IFS - NX 使用说明 书 第 8 章 I SM 物 料塔协作 9-4 9-3 退出条形码 打印工具 请选择菜单的 [ 文件 ]-[ 结束条形码 打印工具 ] ，或按下 主窗口的 [×] 按钮，退出条形码打 印工具。 会显示确认退出的对 话框，要退出时请 按 [ 确定 ] ，要 取消时请按 [ 取消 ] 按钮。 图 9-3-1 结束条形码打印工具对话框 9-4 打印条形码 9-4- 1 选择打印数据 要打印条形码时，在 数据部里查找…
IFS-NX 使用说明书 第 8 章 ISM 物料塔协作
9-3
画面说明如下：
(1)
菜单
表
9-2-1
条形码阅读器打印工具 菜单项目
(2)
工具条
图
9-2-3
条形码打印工具 工具条
表
9-2-2
条形码阅读器打印工具 工具条项目
项目
内容
导入
导入设置文件。
导出
导出设置文件。
用纸格式设置
显示用纸格式画面。
打印图标
显示打印设置画面。
全部勾选
对于当前显示的所有行的打印复选框，全部勾选。
解除全部勾选
对于当前显示的所有行的打印复选框的勾选，全部解除。
过滤字符串 使用过滤功能时，输入要使用的字符串。
过滤有效/无效
切换过滤功能的有效/无效。使过滤有效时，按照过滤字符串里输入
的文字与过滤设定里设定的条件执行过滤。
菜单项目
内容
文件
用纸格式设置
显示用纸格式画面。
打印
显示打印设置画面。
设置文件导入
导入设置文件。
设置文件导出
导出设置文件。
结束
退出条形码打印工具。
编辑
全部勾选
对于当前显示的所有行的打印复选框，全部勾选。
解除全部勾选
对于当前显示的所有行的打印复选框的勾选，全部解除。
过滤
显示过滤设置对话框。
工具 元件检索 显示元件检索对话框。
IFS-NX 使用说明书 第 8 章 ISM 物料塔协作
9-4
9-3
退出条形码打印工具
请选择菜单的[文件]-[结束条形码打印工具]，或按下主窗口的[×]按钮，退出条形码打印工具。
会显示确认退出的对话框，要退出时请按[确定]，要取消时请按[取消]按钮。

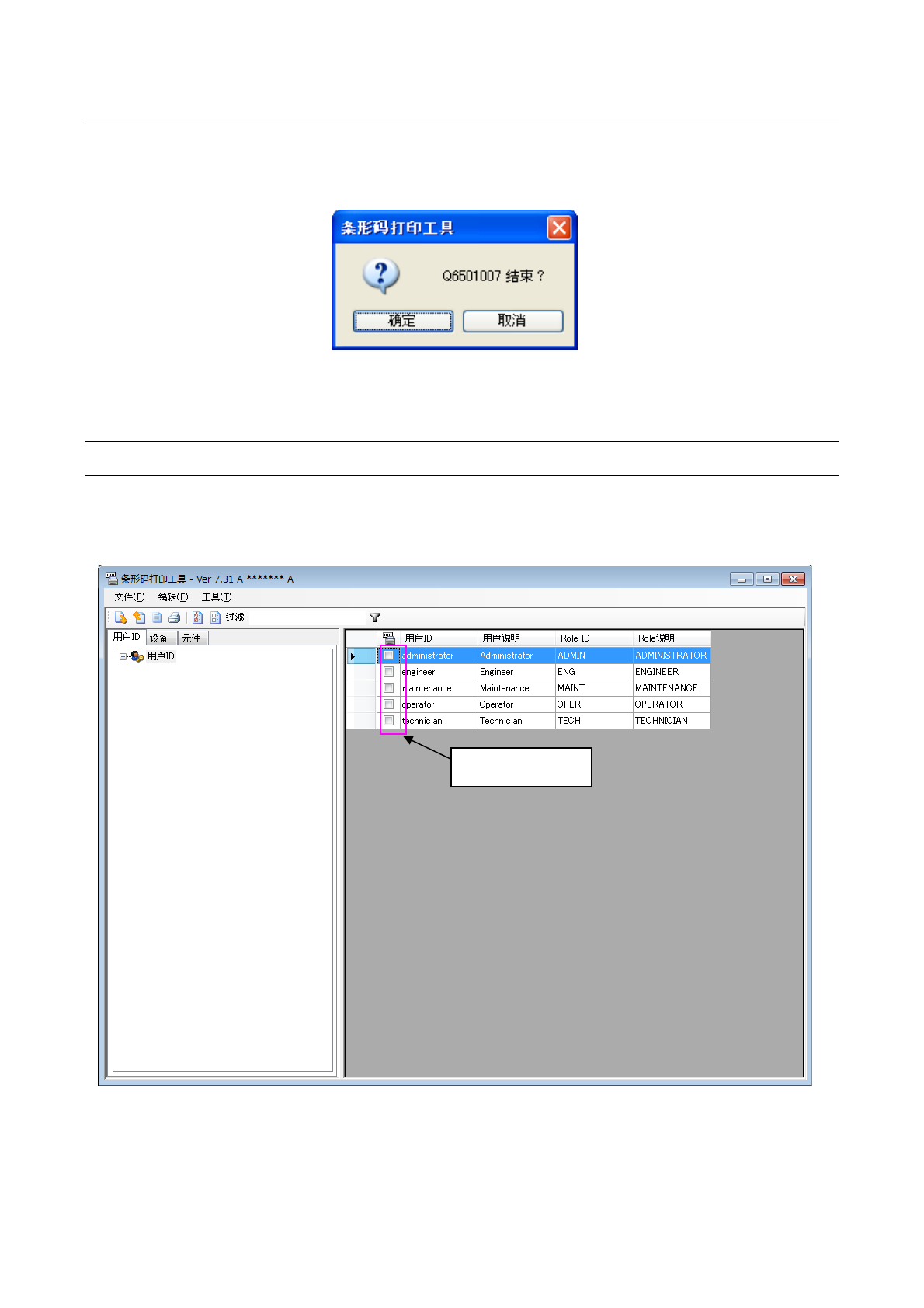

图
9-3-1
结束条形码打印工具对话框
9-4
打印条形码
9-4-1 选择打印数据
要打印条形码时，在数据部里查找要打印的数据，在勾选框里进行勾选。数据量多时，可从树形控
制部选择类型、或使用过滤功能（后面叙述）检出数据。
图
9-4-1-1 IFS-NX
条形码打印工具主画面
勾选印刷对象
IFS-NX 使用说明书 第 8 章 ISM 物料塔协作
9-5
9-4-2 过滤
过滤步骤如下。
1. 显示需要过滤的条形码数据打印列表。
2. 输入要过滤的字符。
3. 使过滤功能有效。
从工具条使用过滤功能时，按下列条件进行过滤。
※ 选择用户 ID 选项卡时，以用户 ID 进行过滤。
※ 选择设备选项卡时，用序列号进行过滤。
※ 选择元件选项卡时，用过滤设置时选择的过滤对象进行过滤。
选择菜单的过滤时，显示过滤设置对话框。
图
9-4-2-1
过滤对话框
过滤设置对话框的各项目说明如下。
表
9-4-2-1
过滤设置画面项目
画面项目
内容
过滤字符串
输入过滤字符串。
前部一致
把序列号前方的字符串与过滤字符串一致的设备，作为过滤条件
设置。
部分一致
把序列号中包含过滤字符串的设备，作为过滤条件设置。
后部一致
把序列号后方的字符串与过滤字符串一致的设备，作为过滤条件
设置。
过滤对象 选择要进行过滤的列。
本项目，只在对元件列表进行过滤时才能显示。
过滤有效
切换过滤功能的有效
/
无效。勾选后会执行过滤。
「确定」按钮
保存过滤设置，关闭对话框。
「取消」按钮
不保存设置，关闭对话框。
