IFS-NX_使用说明书.pdf - 第311页
IFS - NX 使用说明 书 第 7 章 COI 7- 51 ③ 文件读入完成后，显 示设置簇的批次 ID 的画面。在 此画面中，必须设置 适合各簇的批次 ID 。 选择、双击列表内的 簇所在的行，即转 移到批次 ID 输入画面。 图 7- 12 -4-3 簇批次输入画面 ④ 在批次输入画面中输 入批次 ID 。 如果要设置 与预约文件中设定的 数量不同的生产数 量， 请变更 数量。 图 7- 12 -4-4 输入批次 ID 画面
IFS-NX 使用说明书 第 7 章 COI
7-50
7-12-4 使用预约文件进行外部准备
通过指定作为作业设置对象的预约文件，可进行包含簇的多个生产程序的外部准备。

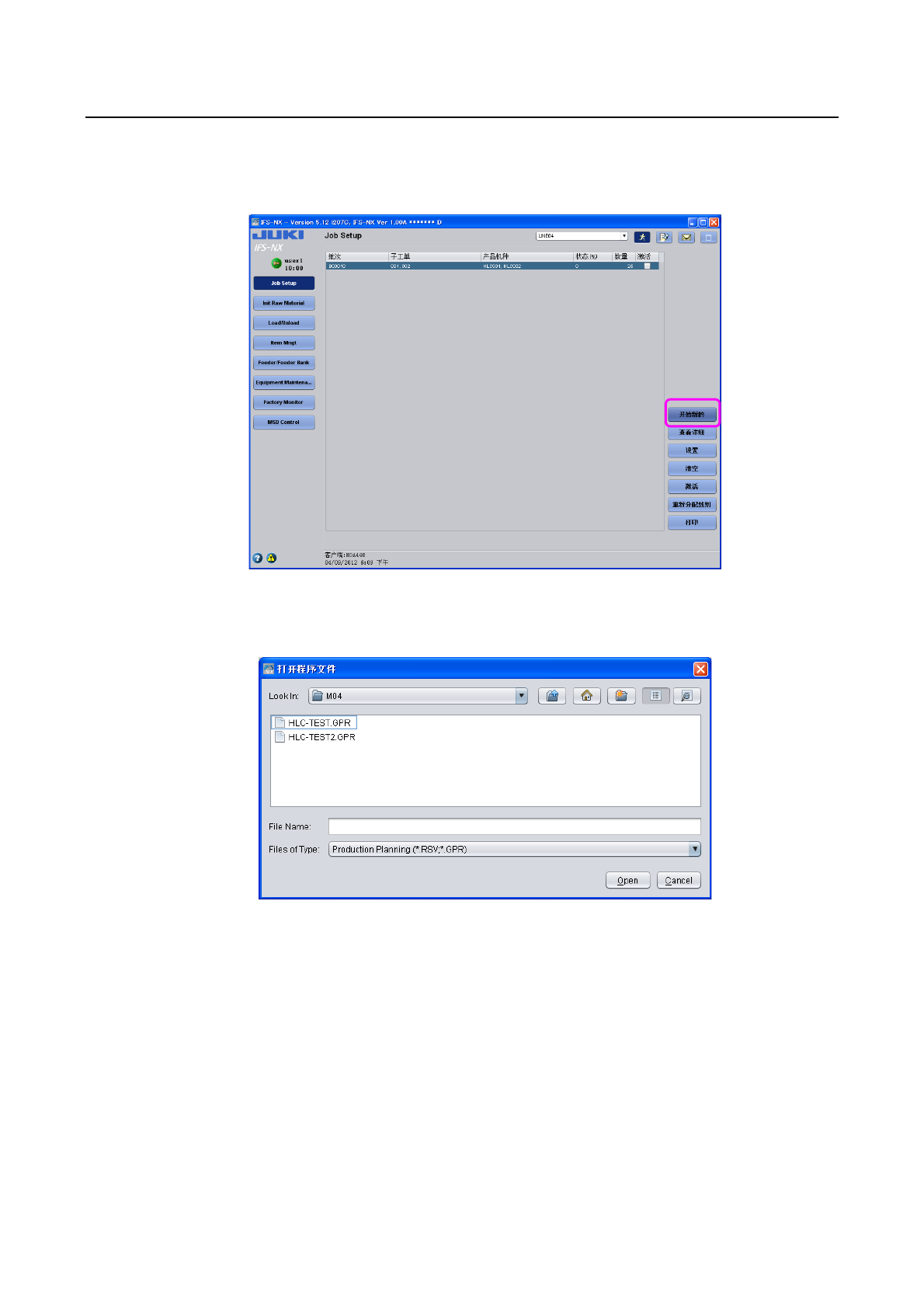

① 在「Job Setup」任务的主画面上，从「机器选择」选择要设置的生产线或机器，单击「开始
新的」按钮。
图
7-12-4-1 Job Setup
主画面
② 显示打开文件对话框，选择并打开设置对象的预约文件。
图
7-12-4-2
打开文件对话框
IFS-NX 使用说明书 第 7 章 COI
7-51

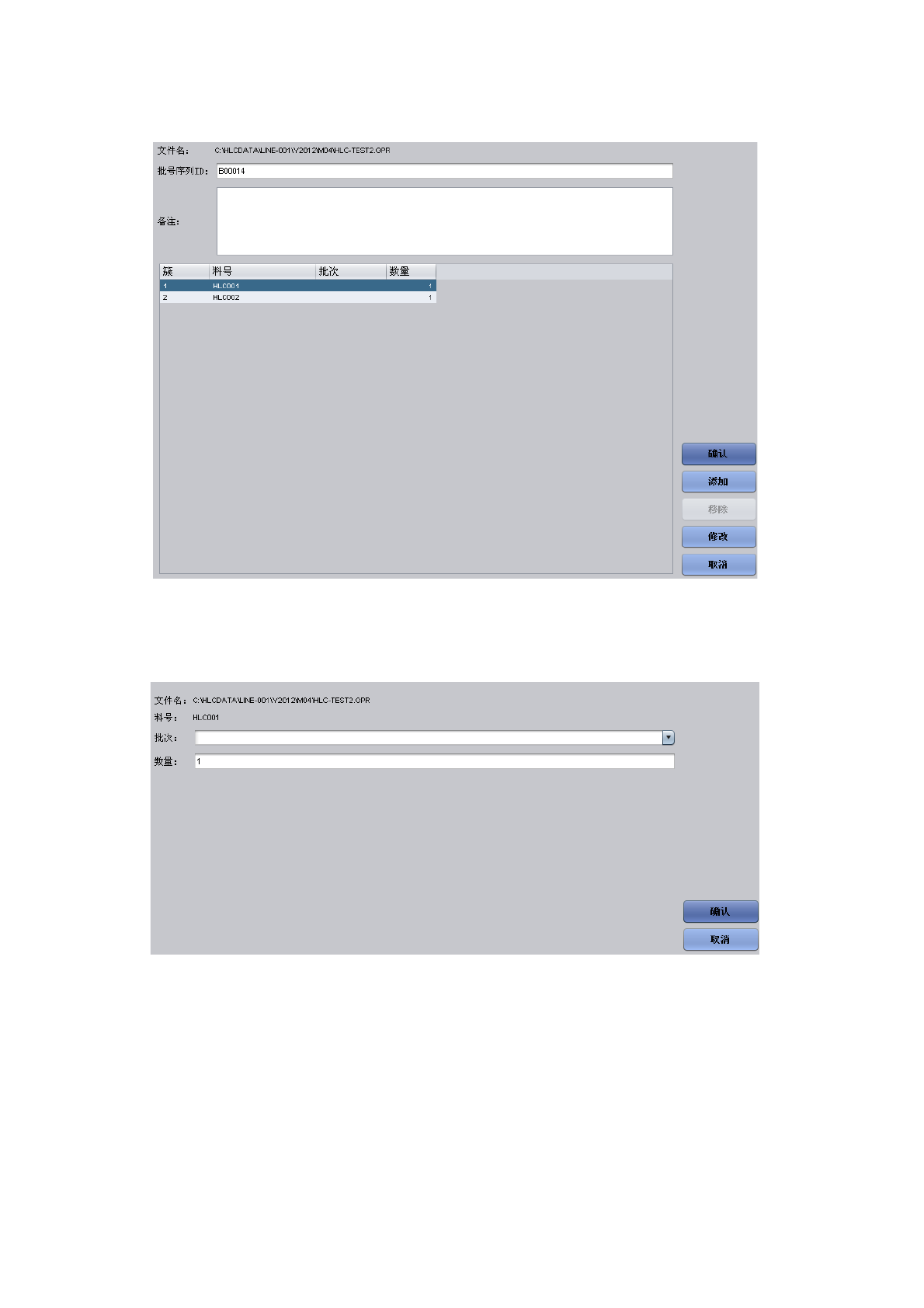

③ 文件读入完成后，显示设置簇的批次 ID 的画面。在此画面中，必须设置适合各簇的批次 ID。
选择、双击列表内的簇所在的行，即转移到批次 ID 输入画面。
图
7-12-4-3
簇批次输入画面
④ 在批次输入画面中输入批次 ID。如果要设置与预约文件中设定的数量不同的生产数量，请变更
数量。
图
7-12-4-4
输入批次
ID
画面
IFS-NX 使用说明书 第 7 章 COI
7-52

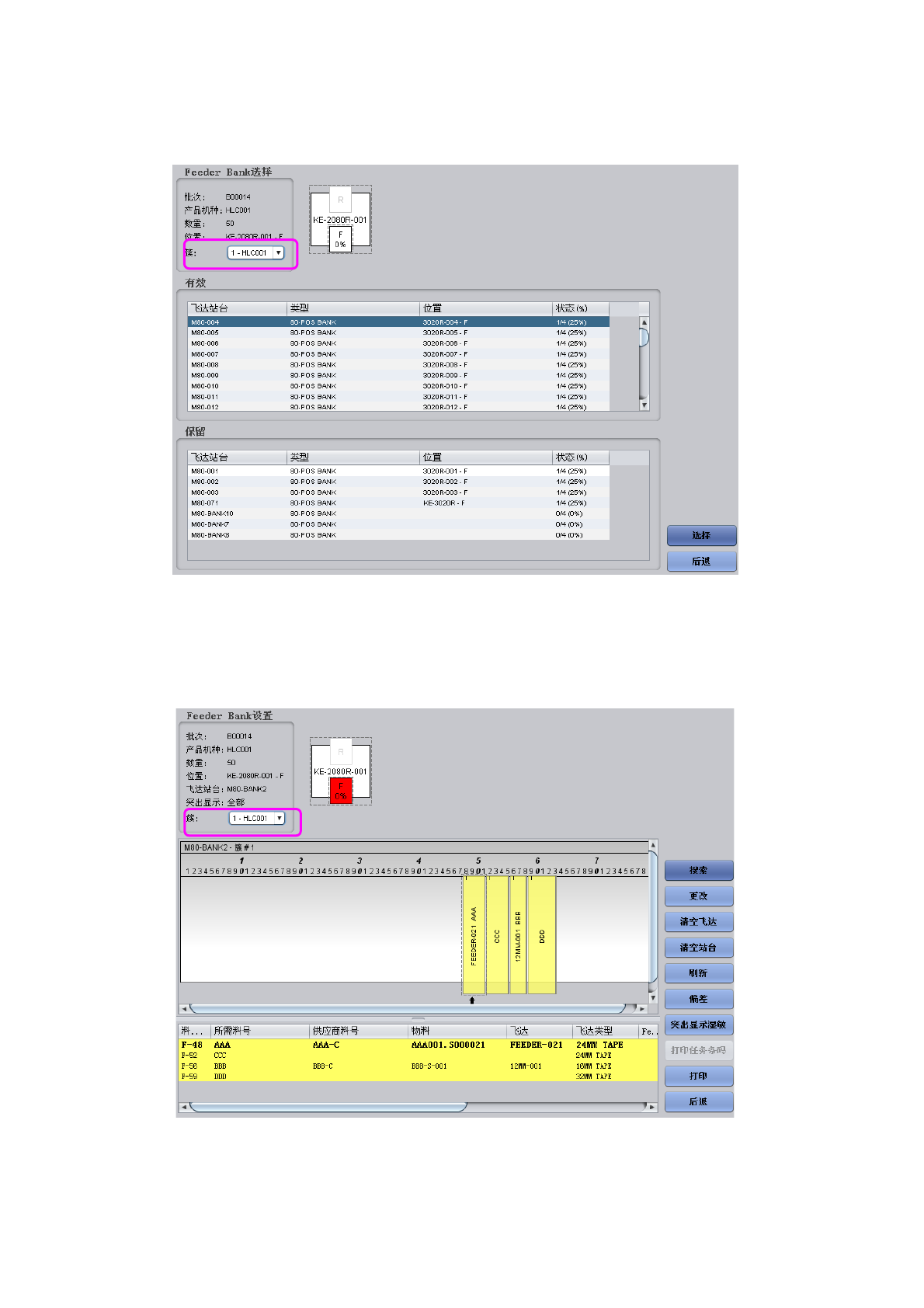

⑤ 对所有的簇输入批次 ID 后，在簇批次 ID 输入画面中单击确定按钮，即转移到供料器台架选择
画面。选择有效列表中显示的统一更换台车，单击选择按钮。如果存在多个簇，必须逐一选择
各簇的统一更换台车。从簇组合框中，可进行簇的切换。
图
7-12-4-5
供料器台架选择画面
⑥ 对所有的簇、台架完成统一更换台车的预约后，显示设置画面。以后的操作与「7-12-2 设置新
建的作业」的步骤⑦以后相同。如果要对不同的簇进行设置，在簇的组合框中选择其他的簇，
显示设置画面。
图
7-12-4-6
设置画面
