IFS-NX_使用说明书.pdf - 第250页
IFS - NX 使用说明 书 第 6 章 手持 终端机 6- 18 (1) 元件的拆分方法 ① 对要进行拆分的元件，用条形 码扫描、或手动输 入序号。 图 6-3-4-2 输入序号画面 ② 输入要拆分元件的一份的元件 数，以及拆分数。 图 6-3-4-3 元件、拆分数输入画面 ③ 按 [ 拆分 ] 按钮，拆分即可 完成。
IFS-NX 使用说明书 第 6 章 手持终端机
6-17
6-3-4 Split Raw Material
在 Split Raw Material 上，可把已注册的元件拆分为多个使用。
在管式供料器上，当多个元件使用 1 个 Item ID 时，可仅将要安装到供料器的元件加以拆分使用。
在供料器台架上安装供料器时使用本功能。本功能，只限顺序编号的分配设定有效的元件才可实施。
（*此功能在本版本中未被使用。）
图
6-3-4-1 Split Raw Material
画面
表
6-3-4-1 Split Raw Material
项目的说明
项目
内容
选择要处理的生产线 选择要处理任务的生产线。
通常情况下无须进行特别指定。
元件
ID
输入要进行拆分的元件序号。
料号
显示要进行拆分的元件名。
包装物料数量
显示被注册元件平均每根管
(
托盘
)
的元件数。
数量
显示当前要拆分的元件数。
拆分的数量
输入要拆分的元件个数。
每个拆分的物料数量
输入要拆分的元件平均一份的元件数。
[
拆分
]
按钮
执行拆分元件。
[
取消
]
按钮
清除当前输入的元件信息。
IFS-NX 使用说明书 第 6 章 手持终端机
6-18
(1)
元件的拆分方法
① 对要进行拆分的元件，用条形码扫描、或手动输入序号。

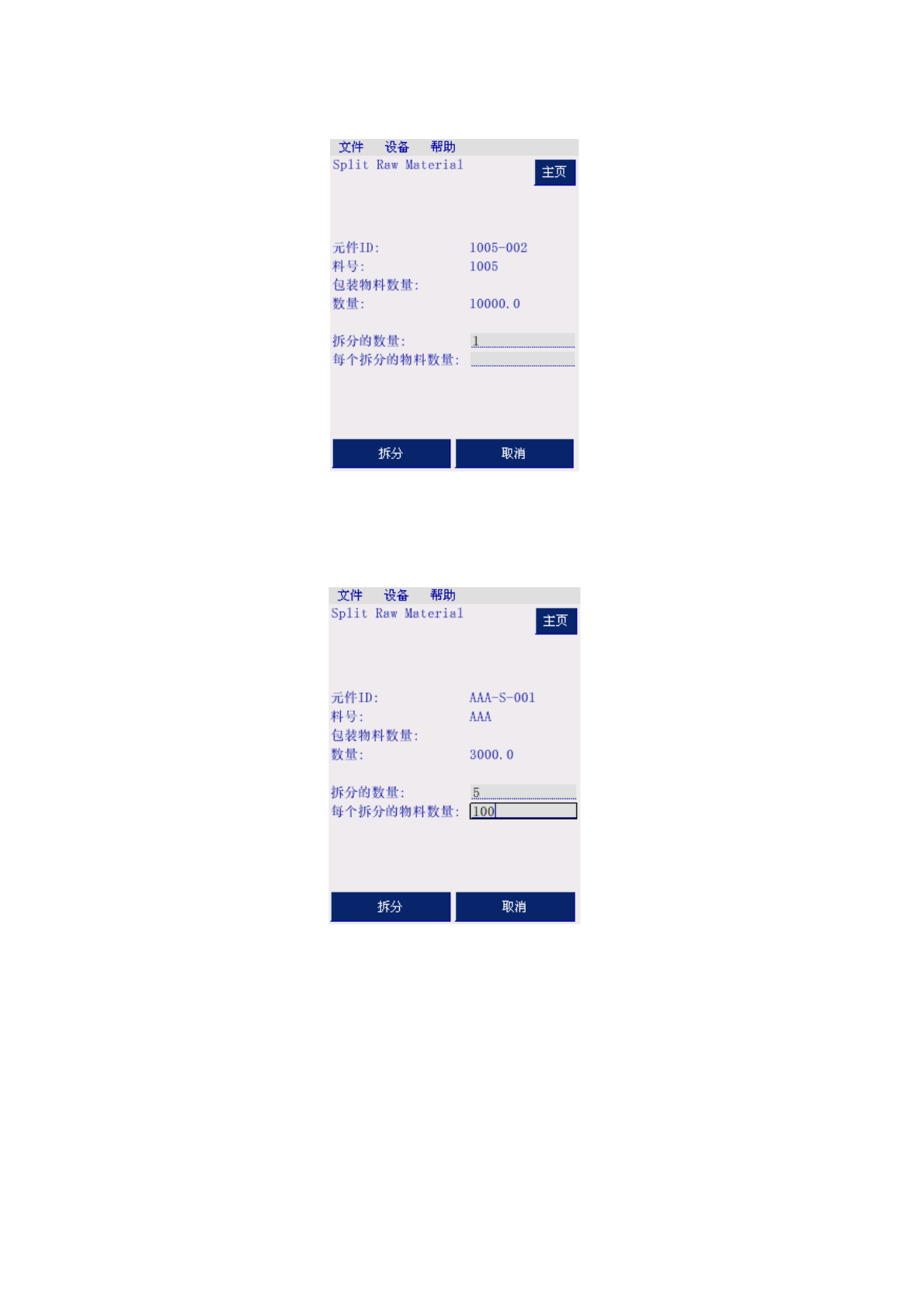

图
6-3-4-2
输入序号画面
② 输入要拆分元件的一份的元件数，以及拆分数。
图
6-3-4-3
元件、拆分数输入画面
③ 按[拆分]按钮，拆分即可完成。
IFS-NX 使用说明书 第 6 章 手持终端机
6-19
6-3-5 Component Banner
Component Banner 上显示已预约、有元件用完警告等需要进行准备的元件信息。
图
6-3-5-1 Component Banner
画面
表
6-3-5-1 Component Banner
项目的说明
项目
内容
选择处理机器
选择要进行作业的机器
核对元件列表 显示对被选择的机器需要安装的元件列表。列表的格式显示如下。
元件名—供应商料号—序列号
在元件 Banner 列表上显示的信息只限下列内容。
・预约的元件
Job Setup 里预约的元件。未预约元件时，只显示元件名。（批次 ID 设
定为激活时，显示此项。）
・显示元件用完警告的元件
已经安装在生产中的机器上，且剩余数在应用程序管理的属性设定的
阈值以下的元件。
・发生了元件用完的元件
已经安装在生产中的机器上，且剩余数为 0 的元件。
但，发生吸取错误等的元件用完元件不显示。
[
刷新
]
按钮
刷新元件列表。
