IFS - NX 使用说明 书 第 1 章 概要 1-1 第 1 章 概要 IFS - NX （ Intel lig ent Feeder System ）是本公司的 软件 Int elli SCS 的后续系统机器。 本系统使用条形码、 二维码， 在贴片机上实现 「防止 元件误贴装」 「追溯」 等的质量管理以 及 「提高准备 作业效率」 、 「元件剩余数管理 」 。供料器及托盘供给 装置的认证方式可从条形码 、 RF ID 、 C AN…

100%1 / 440
IFS-NX 使用说明书 前言
iii
IFS-NX
的设置、操作流程
No.
设置，操作项目 执行软件程序 参照项目
1
安装
IFS
服务器
安装客户端软件
・基本设置
构筑网络 等
『IFS-NX 安装要领书』
2 对 IFS-NX 操作用户操作权限的设定 Configurator
『IFS-NX 设置要领书』「10-1 操
作权限的登录」
设置 IFS-NX 使用功能的有无
Configurator COI
「5-5-3 属性 (Properties)」
设置 IFS-NX 运用（方针）
「3-2-2-1 自动生成系列编号的设
定」
设备注册
（供料器，托盘底板，供料器台车）
「3-2-3 设备的登录」
4 设备 ID（条形码）打印及张贴 COI 「7-8 物料管理 (Item Mngt)」
5
注册，制作元件条形码格式
Configurator
COI
设置是否需要核对各元件
注册元件名
注册元件料卷
「5-2 材料管理 (Material
Management)」
「7-7 原材料初始化
(Init Raw
Material)
」
6 元件（条形码）的打印及张贴 COI 「7-8 物料管理 (Item Mngt)」
7 建立供料器与元件的关联（加载处理） 手持终端
「4-1 建立供料器与元件的关联（加
载处理）」
8 读入生产程序 贴片机主机
9
生产准备
・核对元件
・生产开始
贴片机主机
手持终端
「4-2 生产前准备」
生产中的处理
・无元件处理
・下次生产准备（外部准备）
贴片机主机
手持终端
「4-3 生产中的处理」
拼接操作
COI
贴片机主机
「4-4 拼接」
生产结束，切换程序 贴片机主机
※ 应在 IFS-NX 服务器启动之后，再启动贴片机本体。
※ 重新启动 IFS-NX 服务器时，需要贴片机本体也重新启动。请在 IFS 服务器重新启动后(IFS 服务器启
动的状态下)，重新启动贴片机本体。

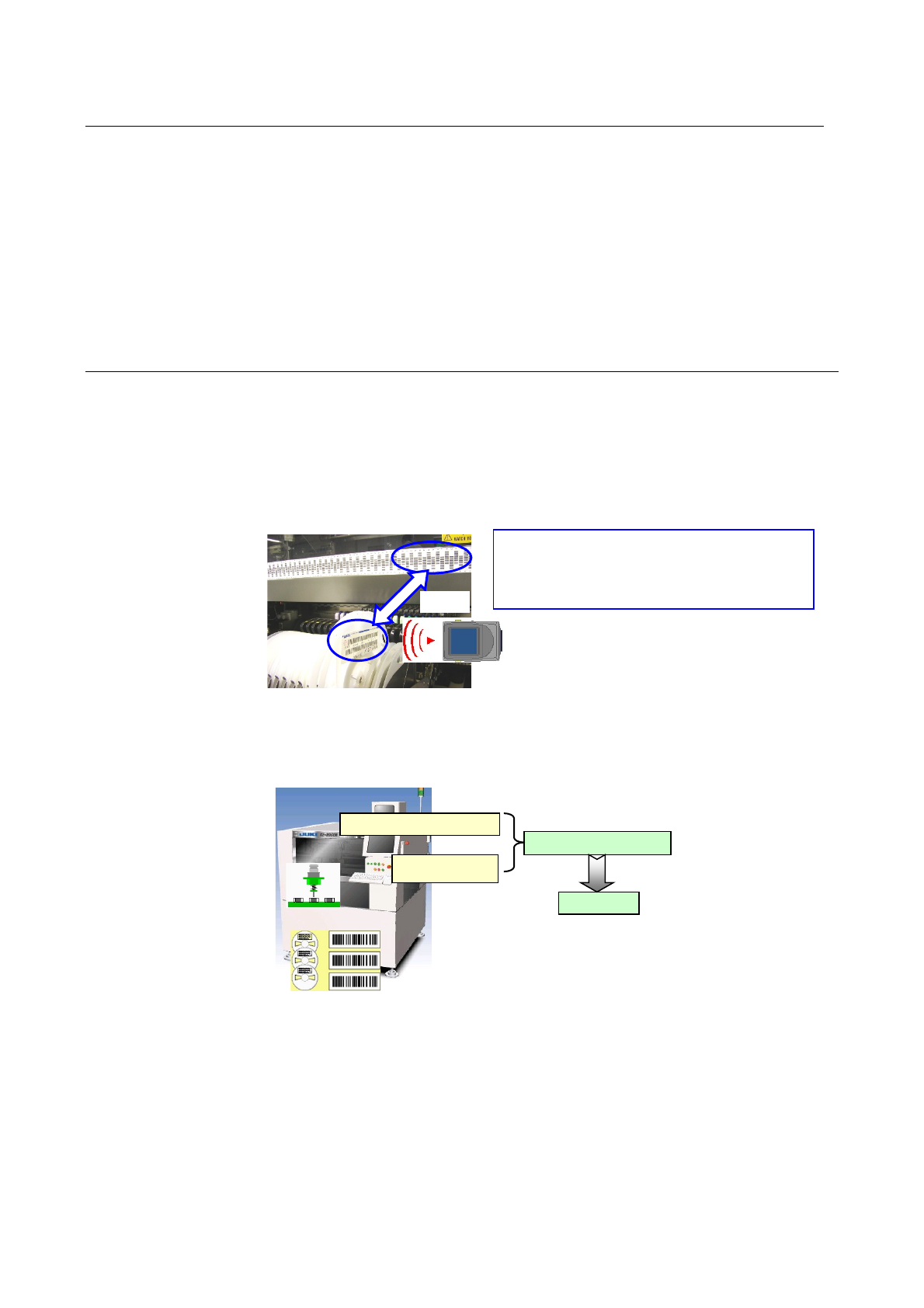

IFS-NX 使用说明书 第 1 章 概要
1-1
第
1
章 概要
IFS-NX（Intelligent Feeder System）是本公司的软件 Intelli SCS 的后续系统机器。
本系统使用条形码、二维码，在贴片机上实现「防止元件误贴装」「追溯」等的质量管理以及「提高准备
作业效率」、「元件剩余数管理」。供料器及托盘供给装置的认证方式可从条形码、RFID、CAN 中选择。
通过使用对应 RFID 及 CAN 的元件供给装置，可进行核对、管理等操作自动化，大幅提高品质管理及作
业效率。
* IFS-NX 无需 IS 基础软件，可以单独使用。
1-1
特长
(1)
防止误装
由于在生产准备时及无元件时核对老卷筒与新卷筒，核对结束前禁止开始生产，因而可防止因
元件误装造成的基板残次品。
在进行外部准备时核对元件与生产程序，防止由于元件误安装导致的基板不良。
由于具有核对可否进入基板生产状态后才可开始生产的功能，因此即使在供料器资源不足的情
况下也可开始生产。
图
1-1-1
防止误装
(2)
元件剩余数量管理
计算元件的初始数量与元件吸取数量，进行元件剩余数量管理，辅助盘点作业及元件订货作业。
图
1-1-2
元件剩余数量管理
(3)
位置管理
对元件及供料器等生产资源，在厂内何处使用、保管等状况进行管理。
(4)
供料器随机设置
在贴片机上进行准备时，用户可在任意位置上安装供料器，实施生产。
利用本项功能，准备时把供料器安装在任意位置上，也能掌握该供料器的配置状况，更新生产
程序的吸取数据。吸取数据更新后，用户可进行示教等必要的准备，开始生产。
核对
吸取：
15000
个
元件初始数量：
20000
个
元件剩余数量：5000 个
元件订货
核对 OK ⇒可开始生产
核对 WARNING ⇒有条件地可生产
核对 NG ⇒不可开始生产

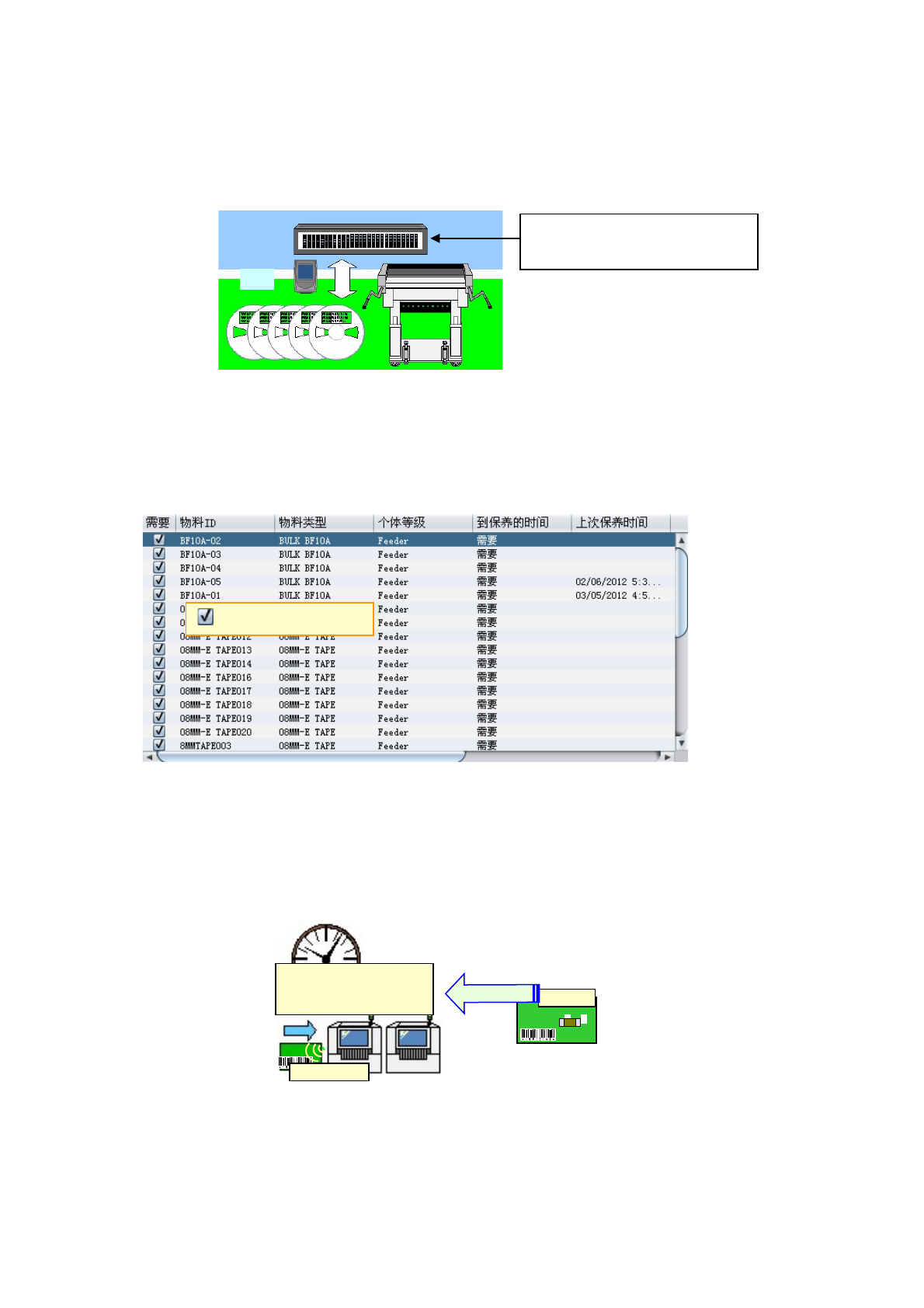

IFS-NX 使用说明书 第 1 章 概要
1-2
(5)
外部准备
(Job Setup)
在统一更换台车上进行外部准备作业，可缩短作业时间。
进行外部准备作业，需要专用机器。
对于 CAN 规格，如果在 PW02、RFID 规格下使用 Intelli Trolley Pool 或 PW02、条形码时，
需要定位器(Fixture)。
图
1-1-3
外部准备
(6)
设备维护
(Equipment Maintenance)
支援供料器，统一更换台车等设备维护及管理业务。
设备的维护：进行各项设备维护历史记录的管理。
图
1-1-4
设备维护
(7)
追溯
通过装置识别基板的条码或各条电路的条形码，对元件的贴片历史记录进行管理。
需要弄清原因时，可对元件的生产历史记录（何时，使用什么程序，用哪台贴片机生产等）等
状况进行解析，追踪调查。
图
1-1-5
追溯
Fixture
（用于识别统一更换台车上
的吸取位置条形码的装置）
核对
记录生产时间，操作员
ID
，
贴片机 ID，基 板 ID，元 件 ID
，
生产程序名等
识别基板 ID
发生不良
生产历史记录追溯
显示维护警告
