IFS-NX_使用说明书.pdf - 第114页
IFS - NX 使用说明 书 第 5 章 Configura t or 5-5 菜单区域显示的项目 如下。 表 5-1-4 C onfig ura tor 菜单项目 项目 说明 参见 项 Mater ial Managem ent 材料管理。 进行元件号码、 供应商号码、 材料等管 理。 「 5- 2 材料管 理」 Fact ory Confi guration 工厂构成。进 行生产线、机器、 统一更换 台车、供料 器、仓库等的管 理…
IFS-NX 使用说明书 第 5 章 Configurator
5-4
(3) Configurator
菜单画面
登录处理成功后，会打开菜单画面。Configurator 菜单画面的构成如下。
图
5-1-3 Configurator
菜单画面
表
5-1-3 Configurator
菜单画面项目
项目 说明
菜单区域
显示 Configurator 上操作的作业项目一览。菜单为树形控件形式，点击
各菜单项目可显示详细的菜单项目。选择与当前打开的项目不同的项目
时，之前展开的菜单会关闭。
应用程序区域 显示菜单区域被选择项目的设定画面。有关各画面说明，请参见后述。
Version 显示软件程序的版本信息。
Support ID 显示识别该服务器的许可 ID。
菜单区域 应用程序区域 Version SupportID
IFS-NX 使用说明书 第 5 章 Configurator
5-5
菜单区域显示的项目如下。
表
5-1-4
Configurator
菜单项目
项目 说明
参见 项
Material
Management
材料管理。进行元件号码、供应商号码、材料等管理。
「5-2 材料管理」
Factory
Configuration
工厂构成。进行生产线、机器、统一更换台车、供料
器、仓库等的管理。
「5-4 工厂构成」
Application
Management
应用程序管理。进行 MSD(MoistureSensitive Device)
管理、设备维护、应用程序属性设定等。
「5-5 应用程序管理」
Workstation
Configuration
工作站概要。设定连接系统的客户端 PC
、手持终端机、
标签打印机等。
「5-3 工作站构成」
Setup
设置。进行许可证管理、系统维护等。通常情况下，
除初始设置以外，不使用。
「5-6 设置」
Access Control
访问控制。管理可登录系统的用户。本菜单限于以
"administrator"
登录时显示。
「5-7 访问控制」
Reporting
追溯报告查看器。可打开另一个 Window 或 Tab ，浏
览追溯信息。
「5-8 报告」
Logout (xxx)
使登录 Configurator 的用户退出。(xxx)上显示当前登
录的用户信息。
Change my
password
变更登录 Configurator 的用户密码。
IFS-NX 使用说明书 第 5 章 Configurator
5-6
5-2
材料管理
(Material Management)
材料管理，用于对生产中使用的元件号码、供应商元件号码进行管理。并设定元件料卷初始化时序列
号码的生成方法。
5-2-1 元件号码 (Part Number)
将生产中使用的元件数据信息，作为元件号码进行注册。元件号码，与 JUKI 的生产程序上的元件名
一致。
(1)
追加元件号码
① 选择[Material Management] 的 [Part Number]。
② 单击[Create a new Part Number]链接。

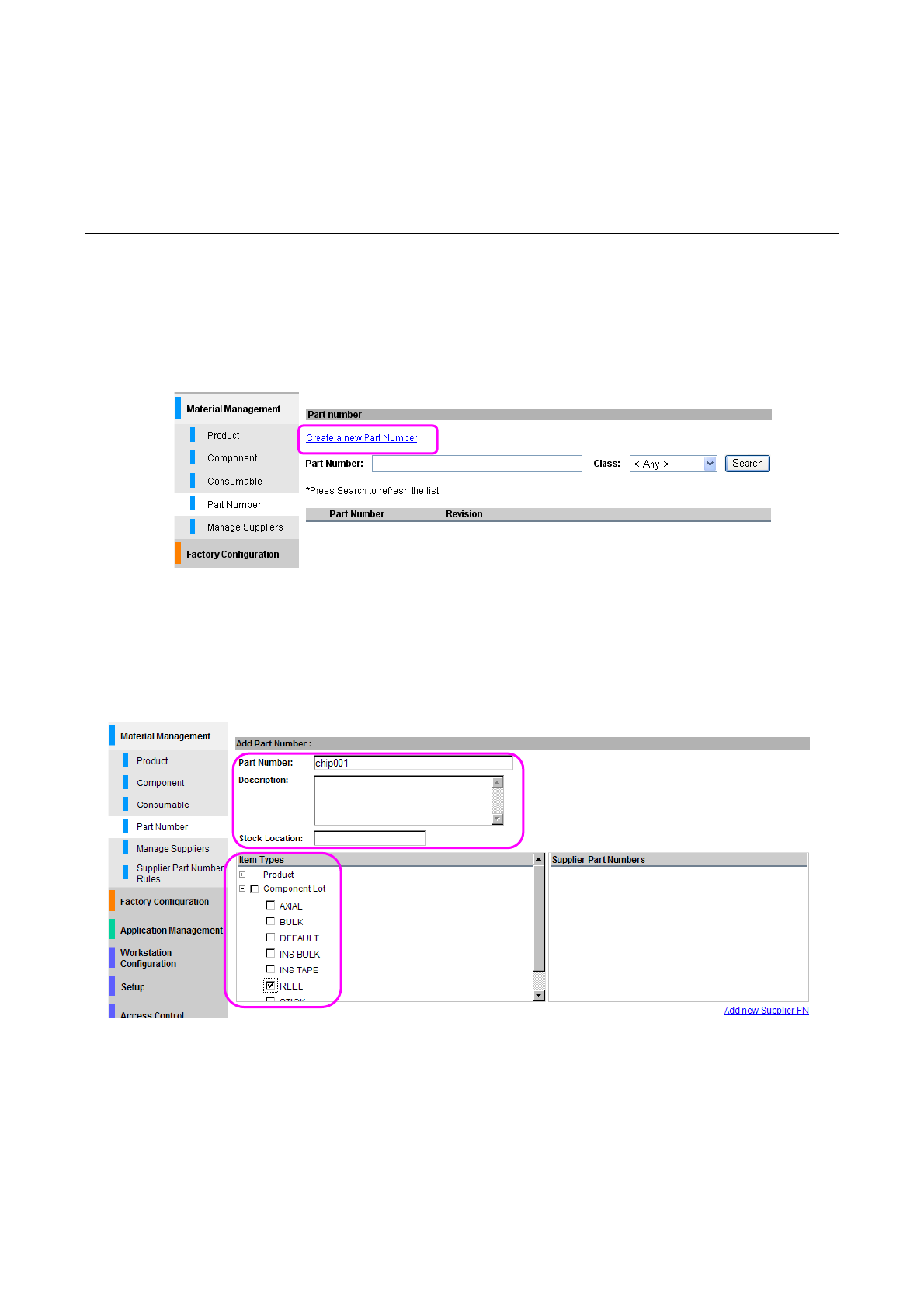

图
5-2-1-1
追加元件号码
③ 在[Part Number] 里输入需要制作的元件号码。要与生产程序的元件名一致。
④ 在[Description]里输入说明。
⑤ 在[Stock Location]中输入元件保管位置。
⑥ 在[Item Types] 的树形控件勾选对应的包装选项。
图
5-2-1-2
输入元件信息
1
