IFS-NX 使用说明书 第 7 章 COI
7-54
7-12-5 设置激活作业
设置激活作业，使其在当前生产中表示出来。由于激活的作业的批次 ID 会与来自机器的追溯信息
自动关联保存，可在报告中按批次 ID 进行搜索等操作。
① 在「Job Setup」任务的主画面中，从作业一览表选择要设置为激活的作业。
② 单击[激活]按钮。

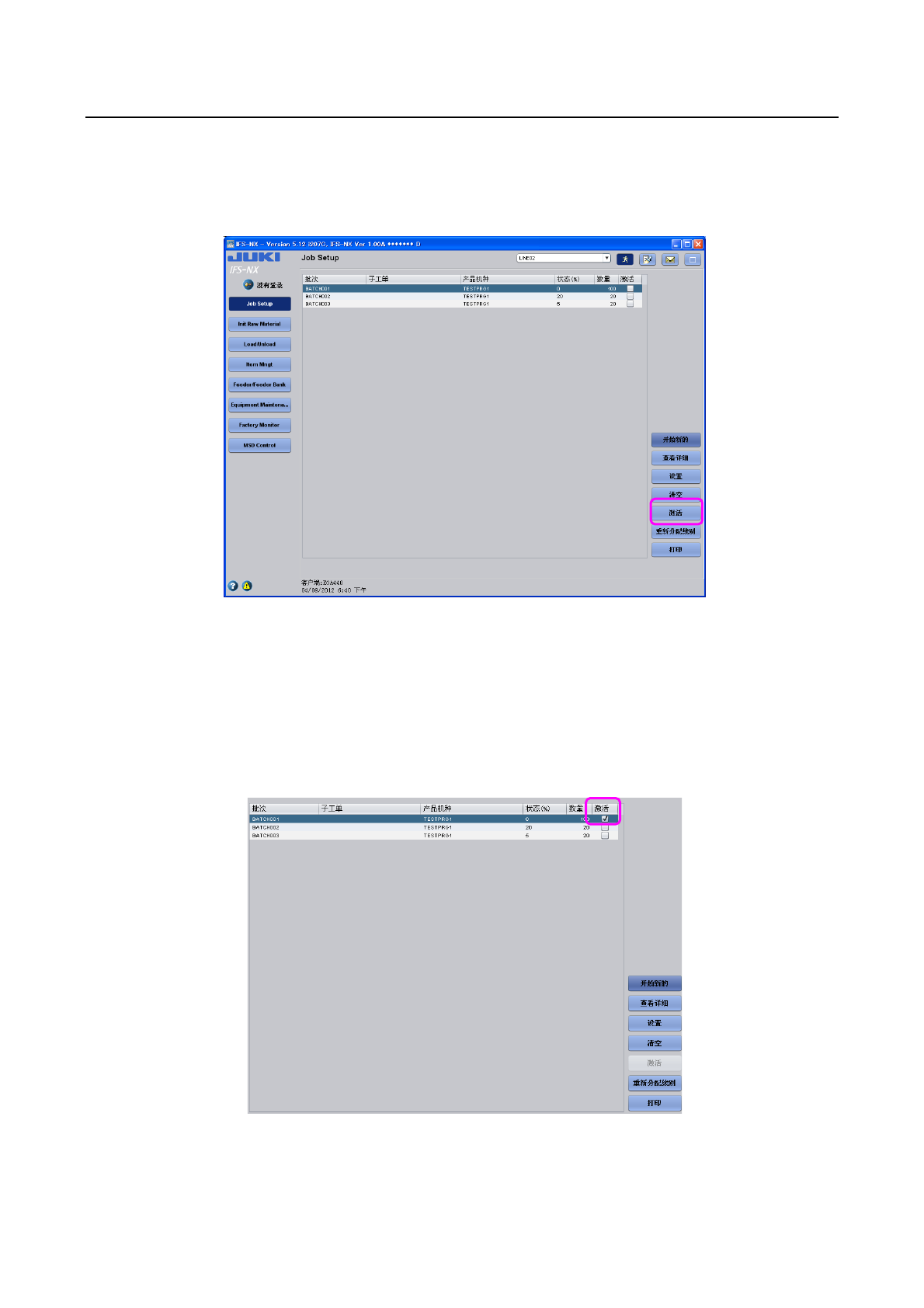

图
7-12-5-1 Job Setup
主画面
* 1 条生产线，仅能激活 1 个作业。如果已激活的作业被设定为激活，会显示确认变更的提
示信息，之后解除原作业的激活状态。
* 除本操作以外，将已预约的供料器台架单独加载到生产机器上时，作业也会被设定为激
活。
③ 确认作业一览表的[激活]已有勾选符号，指定的作业已变为激活状态。
图
7-12-5-2 Job Setup
主画面
IFS-NX 使用说明书 第 7 章 COI
7-55
7-12-6 确认作业的详细信息
① 在「Job Setup」任务的主画面中，从作业一览表里选择要确认详细信息的作业。
② 单击[查看详细]按钮。

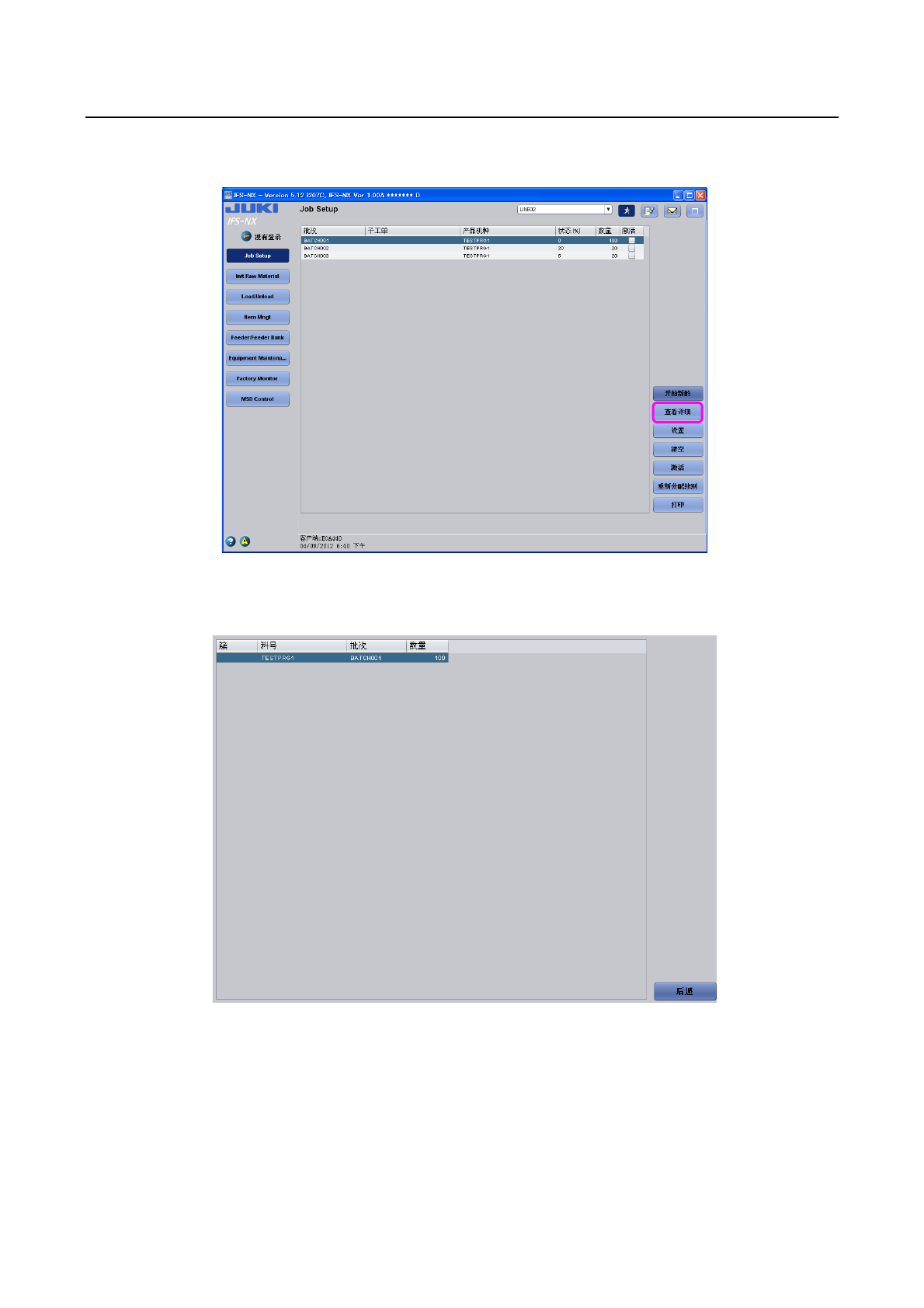

图
7-12-6-1
Job Setup
主画面
③ 显示各批次对应的详细信息。单击[后退]按钮后返回作业一览画面。
图
7-12-6-2
作业详细信息
IFS-NX 使用说明书 第 7 章 COI
7-56
7-12-7 托盘架/DTS 的外部准备
托盘架/DTS 是可对一个安装位置加载多种元件的供应装置。外部准备时，对于托盘架/DTS 上加载
的必要元件，会自动分配位置编号(#01、#02、#03、etc)。
例如，在一个托盘架上，如果必须有 2 个元件 A 的托盘，2 个元件 B 的托盘，操作人员将各元件加
载到托盘架上时，元件 A 的第 1 个托盘会自动分配到位置编号“#01”。同样，元件 B 的第 1 个托盘
会自动分配到位置编号“#01”。加载各元件的第 2 号托盘时，会自动分配到位置编号“#02”上。操作
人员不能手动指定位置编号，分配时会固定分配到最先的空位置编号上。
① 在外部准备的设置画面上，如果使用包含托盘架的生产程序，要确认在料站 ID 上 [安装孔号]-[位
置号] 显示有安装位置，如果使用 DTS，要确认在料站 ID 上 [安装孔号]-[层号]-[位置号] 显示
有安装位置。
② 将外部准备所使用的托盘架/DTS 加载到供料器台架上的指定位置。
③ 对于各安装位置，要对要求的元件进行预约。有关预约方法，请参见「7-12-2 设置新建的作业」。
④ 扫描托盘元件的元件 ID。
⑤ 显示预约信息，扫描托盘架 ID/DTS ID。

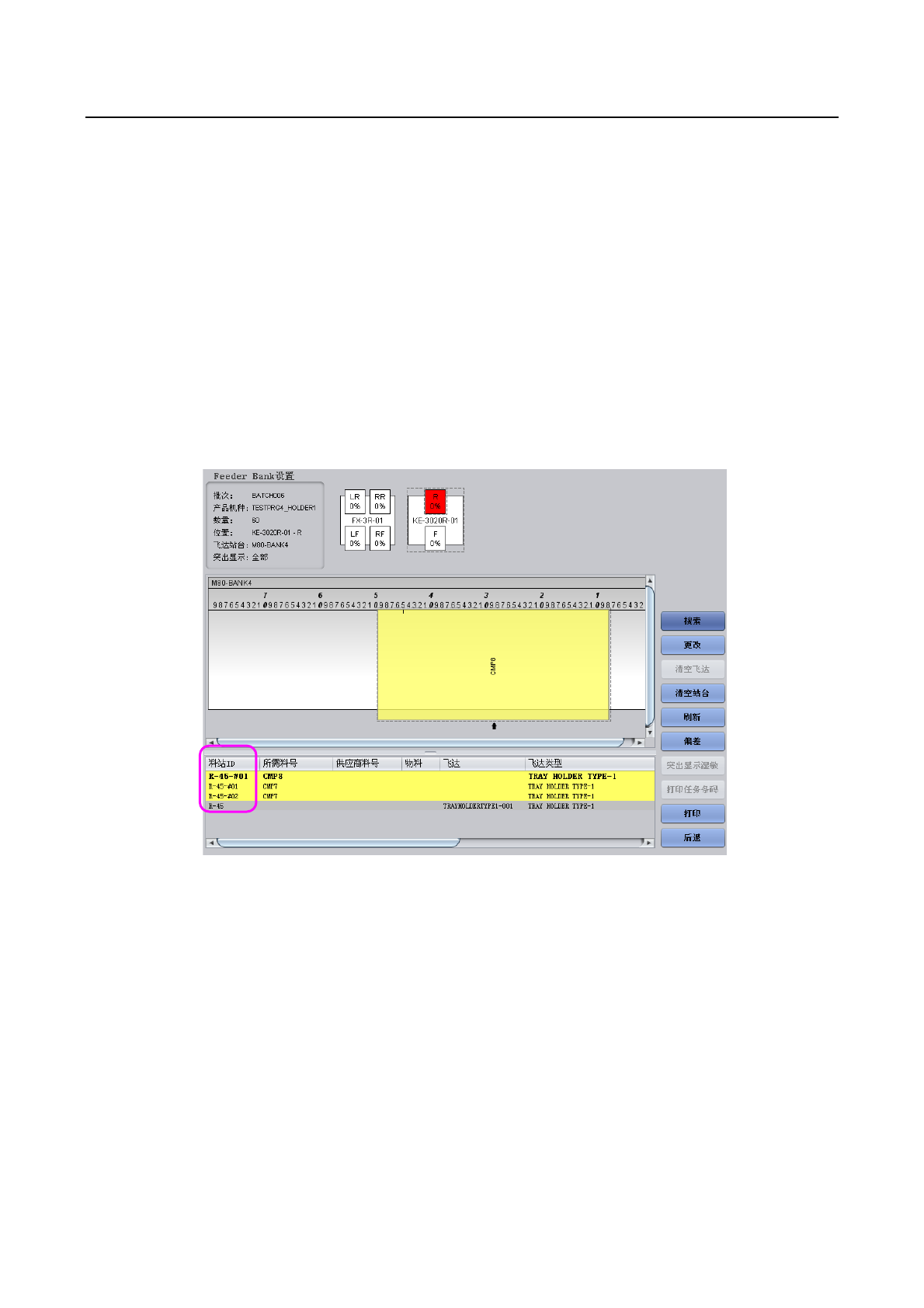

图
7-12-7-1 Job Setup
主画面
