IFS-NX 使用说明书 第 7 章 COI
7-100

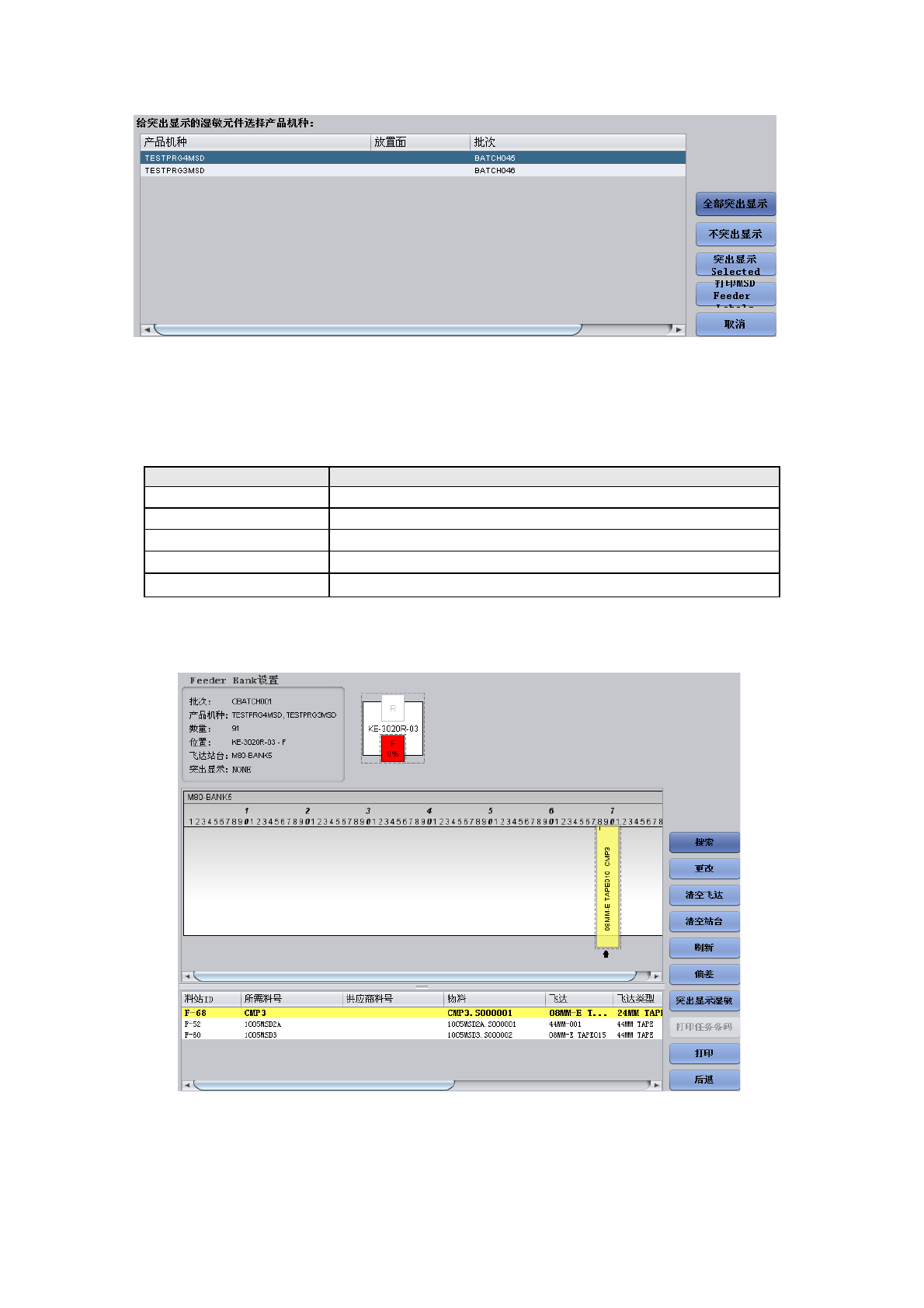

⑤ 显示突出显示湿敏选择画面。
图
7-14-11-2
选择突出显示湿敏（
MSD
）
请按照下表设置突出显示。
表
7-14-11-1
突出显示
MSD
选择画面的说明
项目
说明
[
全部突出显示
]
按钮
全部作业必须（突出显示）所有
MSD
元件。
[
不突出显示
]
按钮
作业内全部
MSD
元件均设置为不要（突出显示）。
[
突出显示
Selected]
按钮
突出显示列表里选择的料号所属的
MSD
元件。
[
打印
MSD Feeder]
按钮
打印
MSD
元件用供料器类型或包含加载目标位置的标签。
[
取消
]
按钮
中止处理，返回到前一个画面。
⑥ 返回设置画面后，已解除突出显示的元件会从供料器分布上消失，在设置指示列表上显示
白色。
图
7-14-11-3
突出显示湿敏
(
例：不突出显示
)
IFS-NX 使用说明书 第 7 章 COI
7-101
(2)
打印
MSD
供料器标签
可通过标签打印机打印用于识别 MSD 元件的标签。在设置中设置为不要的 MSD 元件变为必要
时，操作人员可通过查看标签，确认必要的供料器类型或供料器的加载目标位置等。
※ 必须事先在 Configurator 中注册标签打印机。标签打印机详细设定方法请参见『IFS-NX 安
装要领书』-「7-2 使用标签打印机」。
① 在 MSD 突出显示选择画面中，单击[打印 MSD 供料器标签]按钮。使用默认的物料标签
(6.35cm x 1.59cm/2.5in x 0.625in)打印供料器上必须加载的所有 MSD 元件。
图
7-14-11-4 MSD
供料器标签样本
IFS-NX 使用说明书 第 7 章 COI
7-102
7-15
原材料的分割
(Split Raw Material)
7-15-1 概要
将登录的批号分割为多个，并希望装载在供给机上时(例：购买的管式元件或托盘元件，有时多个元
件装在一个袋子中，所以只分配了 1 个 Item ID，将这些元件分割为任意数，对各个分割量用管式或
托盘进行供给等，这样的运用就属于该情况)，使用 Split Raw Material 功能。
对 Split Raw Material，将已经登录的一个元件（带卷、管式、托盘）分割为多个 Item ID，并打印各
个的条形码。对分割的各个元件分配 Item ID 及元件剩余数。
在台架上安装供料器时可以使用。
仅分配序列号的设定为有效的元件，才能执行本功能。
7-15-2 操作
在 Split Raw Material 任务画面，读入希望分割元件的 Item ID(批号)的条形码。在 Number of splits
中输入分割数，在 Quantity per split 中输入分割后各个元件的元件剩余数，按下 Split 按钮。
图
7-15-2-1
输入分割的元件数和每次分割的剩余数
表
7-15-2-1 Split Raw Material
画面的项目
项目 内容
选择处理生产线 选择执行任务处理的生产线。
通常不需要特别进行指定。
Item ID
显示执行分割的元件序列 No。
Part Number
显示执行分割元件的元件名。
Qunatity per container
显示登录元件的每个管式
(
托盘
)
的元件数。
Quantity
显示执行分割的元件的现有元件数。
Number of splits
输入分割元件的个数。
Qunatity per split
输入执行分割每个元件的元件数。
Split
执行元件分割。
Cancel
清除现在输入的元件信息。
