IFS-NX 使用说明书 第 5 章 Configurator
5-7
⑦ 在[Default Quantity] 里，输入制作元件料卷等(原材料的初始化)时设定的默认装入数。
⑧ 在[Low Level Quantity] 里，输入剩余数量警告等级值装入数。
⑨ 属于 MSD 元件时，必须将[Moisture Sensitive Level]设定为适当等级。
* MS 等级为 1 时，不进行 MSD 管理。

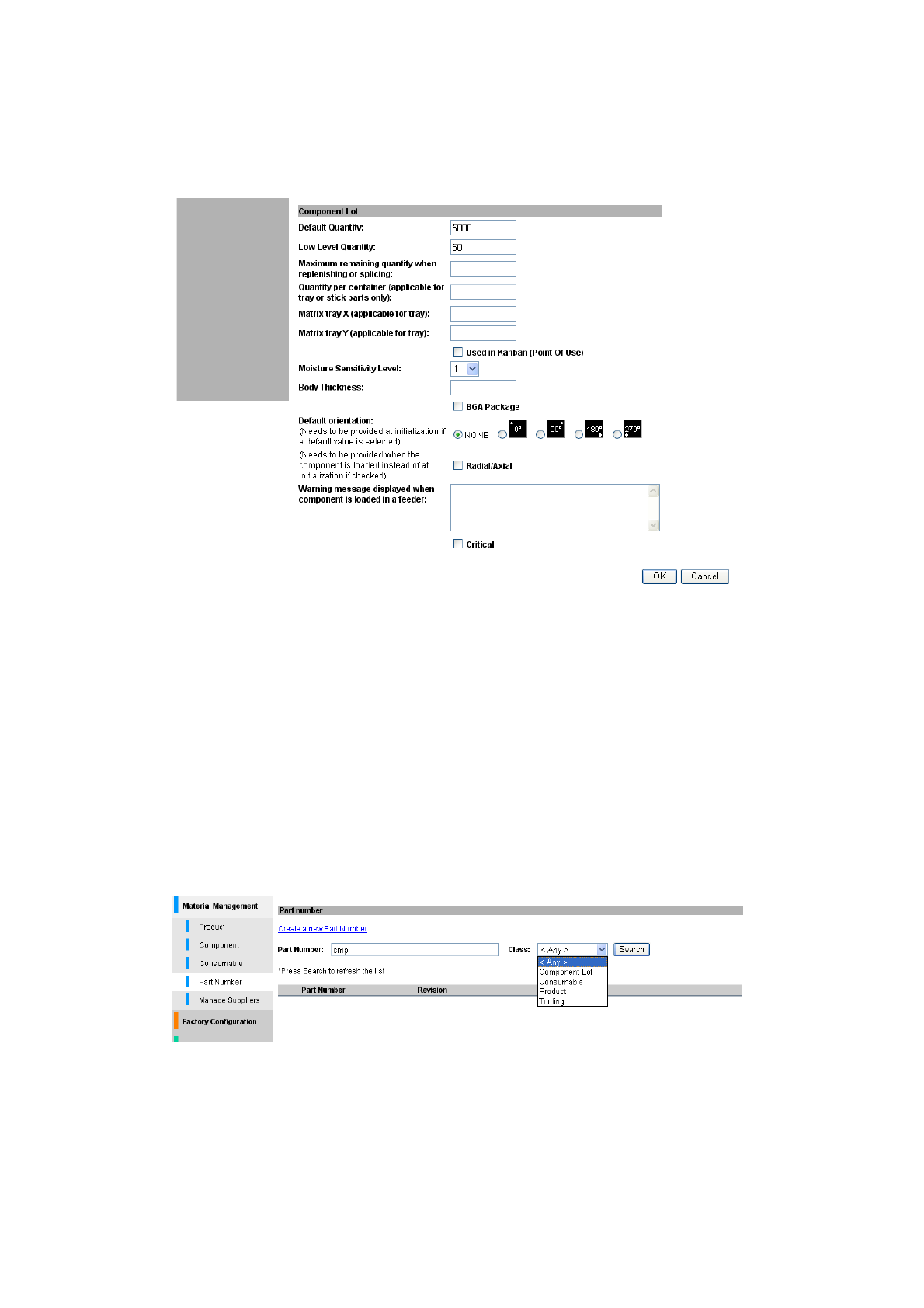

图
5-2-1-3
输入元件信息
2
⑩ MS 等级设定为 2～6 时，要在[Body Thickness]里输入元件厚度。BGA 元件时，要勾选[BGA
Package]。
⑪ 单击[OK]按钮。
(2)
搜索元件号码
① 选择[Material Management] 的 [Part Number]。
② 在[Part Number] 输入要搜索的元件号码。向前搜索一致号码。
③ 在[Class] 里设定要搜索的元件号码的 Class(种类)。
④ 单击[Search]按钮，进行搜索。向前搜索一致号码。
图
5-2-1-4
输入元件号码的搜索条件
IFS-NX 使用说明书 第 5 章 Configurator
5-8
⑤ 显示搜索结果。

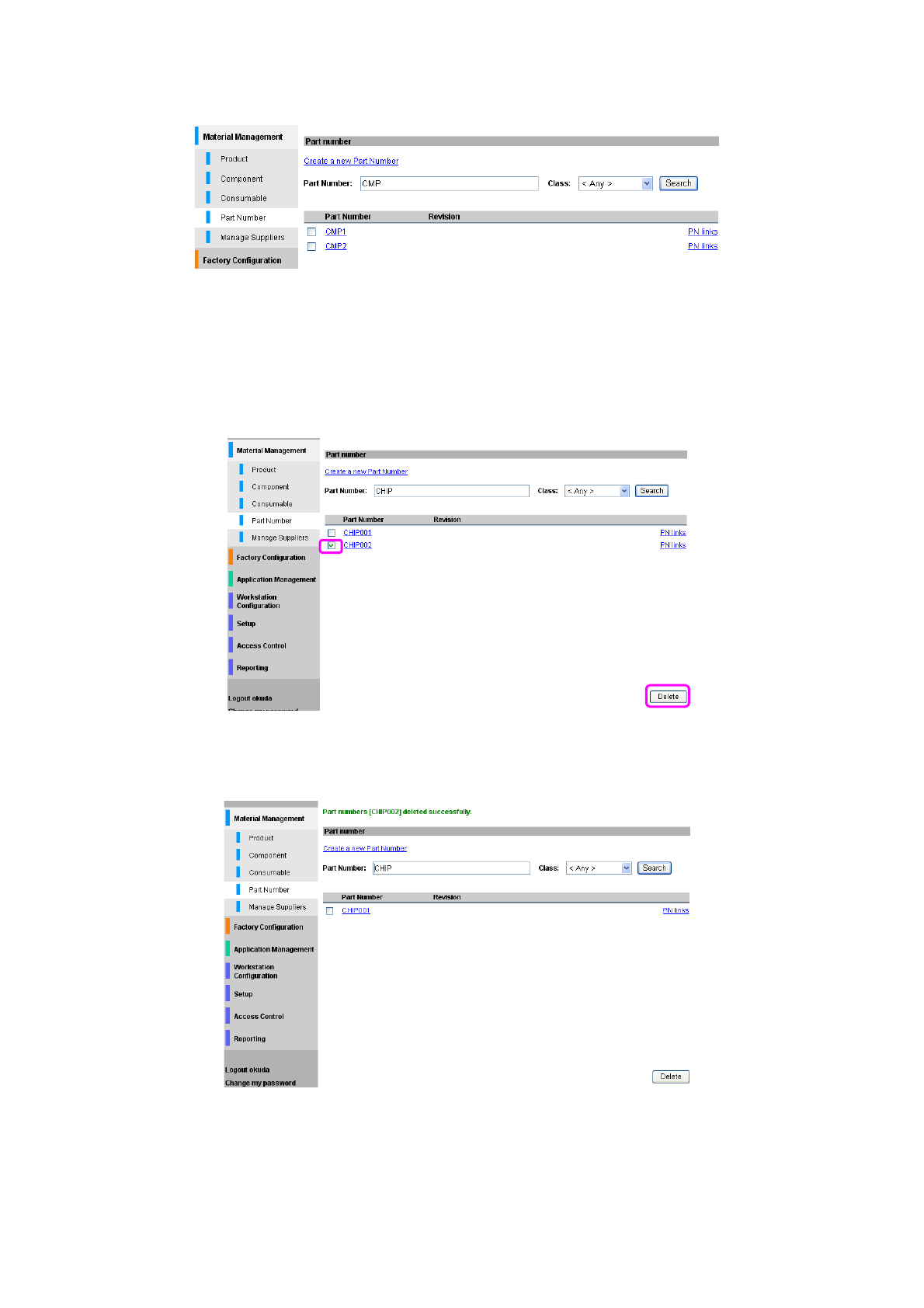

图
5-2-1-5
元件号码的搜索结果显示
(3)
编辑元件号码
在元件号码的搜索结果画面上，单击需要编辑的元件号码的链接，进行元件号码信息的编辑。
(4)
删除元件号码
在元件号码搜索结果画面上，勾选要删除的元件号码，单击[Delete]按钮。
图
5-2-1-6
元件号码的删除
正常删除后，会显示已经删除的信息，并显示已更新的元件号码列表。
图
5-2-1-7
元件号码的删除完成
IFS-NX 使用说明书 第 5 章 Configurator
5-9
5-2-2 供应商元件号码 (Supplier Part Number)
对于生产程序使用元件数据的元件料卷，当使用多个供应商的元件料卷时，若元件号码注册为供应商
的元件号码，即可运用供应商的元件号码。一个元件号码可以注册多个供应商的元件号码。
(1)
追加供应商的元件号码
① 搜索元件号码，单击需要追加的元件号码链接。
② 显示元件号码信息的输入画面，请单击[Supplier Part Numbers]的[Add new Supplier PN]链
接。
图
5-2-2-1
追加供应商元件号码
③ 在[Supplier PN]里输入想追加的供应商元件号码。
④ 在[Supplier]里，输入元件的供应商名。
*供应商名，需要事前设定。关于供应商名的管理，请参见下一章。若不特别指定，请输入
“DEFAULT”。
⑤ 在［Assign sequence］中勾选。
⑥ 单击[OK]按钮，完成追加供应商元件号码。
图
5-2-2-2
输入供应商元件号码信息
