IFS-NX 使用说明书 第 5 章 Configurator
5-25
5-3-4 RFID 控制器 (MPC)
RFID 控制器用于通过 RFID 标签监视已被识别的材料。
RFID 控制器安装在装置上，可以监视装置上的供料器。
(1) RFID
控制器的追加方法
请按『IFS-NX 安装要领书』-「6-1 MPC 设置」的说明，进行设置。
(2) RFID
控制器的修改方法
① 在[Workstation Configuration] 上选择 [RFID Controllers] ｡
② 选择要修改的监视控制器的客户端 PC｡
③ 单击修改控制器 IP 地址的[Modify] ｡
④ 修改信息。
⑤ 单击[确定] 。
显示绿色提示信息，显示 RFID 控制器已经正常修改完毕。
(3) RFID
控制器的删除方法
① 在[Workstation Configuration] 上选择 [RFID Controllers] 。
② 单击要删除的控制器旁的 [Delete] 连接。
③ 显示警告信息，删除控制器后，被分配的天线也会被删除。
④ 为确定删除操作，请单击[确定] 。
图
5-3-4-1
删除
RFID
控制器时的警告信息
(4) RFID
控制器的许可与不许可
可以在不删除 RFID 控制器的情况下使之无效。当网络上不存在 RFID 控制器时，可使该控制器
无效。这样，Cogiscan 操作员界面上就不会显示通信错误。
1) 使 RFID 控制器有效
① 在[Workstation Configuration] 上选择 [RFID Controllers]。
② 为给予控制器许可，选择被指定的客户端 PC 名。
③ 勾选 [Enabled] 复选框。
2) 使 RFID 控制器无效
① 在[Workstation Configuration] 上选择[RFID Controllers]。
② 为使控制器无效, 选择要指定的客户端 PC 名。
③ 不勾选[Enabled] 复选框。
IFS-NX 使用说明书 第 5 章 Configurator
5-26
5-4
工厂构成
(Factory Configuration)
工厂构成，对机器及生产线、各种设备规定定义，并对设备与 RFID 控制器进行关联。
通过这些设置，可对设备上的供料器进行监视。
5-4-1 关于机器及生产线的定义
IFS-NX 上的机器、生产线的定义如下所示。
表
5-4-1-1
机器及生产线的定义
项目
内容
备注
工具 (Tool / Pick & Place)
机器
表示表面贴装机的单体。
复合工具
(Complex Tool) 生产线
(作业用)
表示作为单一的生产作业单元一起进行作业的机器
排列。
由多台工具整合构成。
是外部准备及加载/
卸载等各项作业的对象。
生产线 (Production Line)
生产线
(监视用)
生产作业单元的排列，称为生产线。
由多个复合工具或工具整合构成。
是工厂监视(Factory Monitor)
的对象。
在 IFS-NX 上，请按以下流程定义生产线。
① 制作机器。
② 制作生产线(复合工具)，配置所制作的机器。
③ 使用工厂监视(Factory Monitor)时，必须制作生产线，配置所制作的复合工具。
下面，对各个项目的设定方法进行说明。
IFS-NX 使用说明书 第 5 章 Configurator
5-27
5-4-2 设置机器 (Pick & Place)
(1)
追加机器
请按『IFS-NX 安装要领书』-「6-2-1 机器的登录」的说明进行设定。
(2)
修改机器
① 选择[Factory Configuration] ，单击[Pick & Place]｡
② 输入搜索条件，单击[Search]按钮搜索机器。
③ 单击要修改的机器名。

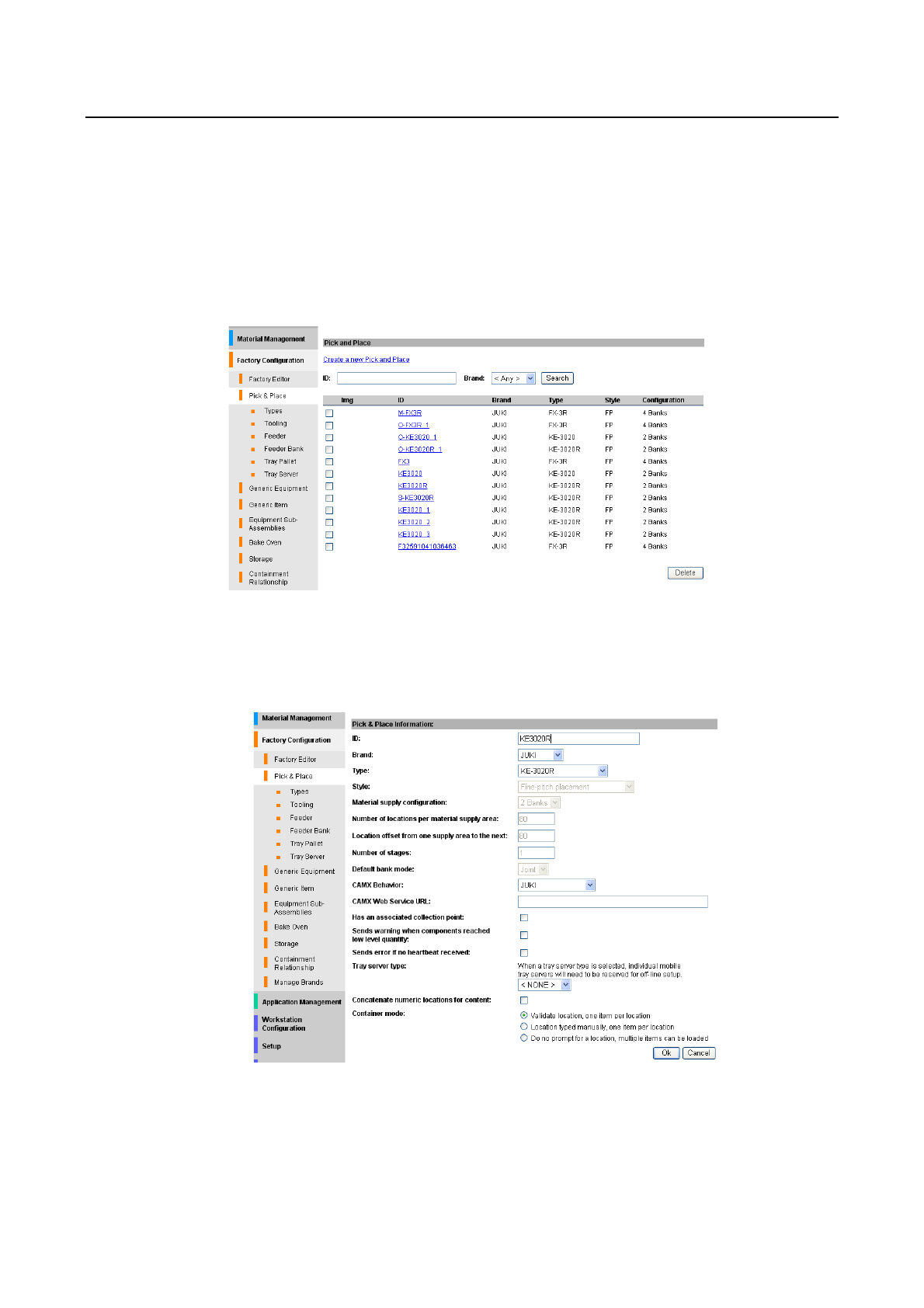

图
5-4-2-1
机器一览
④ 显示机器信息的编辑画面后，请修改各个项目，单击[OK]结束编辑。有关各项目的详细说明，
请参见『IFS-NX 安装要领书』-「6-2-1 机器的登录」。
图
5-4-2-2
机器信息
