IFS-NX_使用说明书.pdf - 第255页
IFS - NX 使用说明 书 第 6 章 手持 终端机 6- 23 (2) 卸载方法 ① 在个体段名上，用条形码扫描 、或手动输入卸载 对象的信息。 当前的加载对象设备 的个体 ID ，会显示在被装载 于段名上。 图 6-3-6-5 执行卸载画面 ② 点击 [ 卸载 ] 按钮，卸载处 理即告完成。 确认显示卸载结束的 信息。 图 6-3-6-6 卸载结束画面 ※ 根据加载 / 卸载时的元件 及设备状态， 有时会在处理 前显示确认信 息…
IFS-NX 使用说明书 第 6 章 手持终端机
6-22
(1)
装（加）载的执行方法
① 在个体段名上，用条形码扫描、或手动输入加载对象的信息。

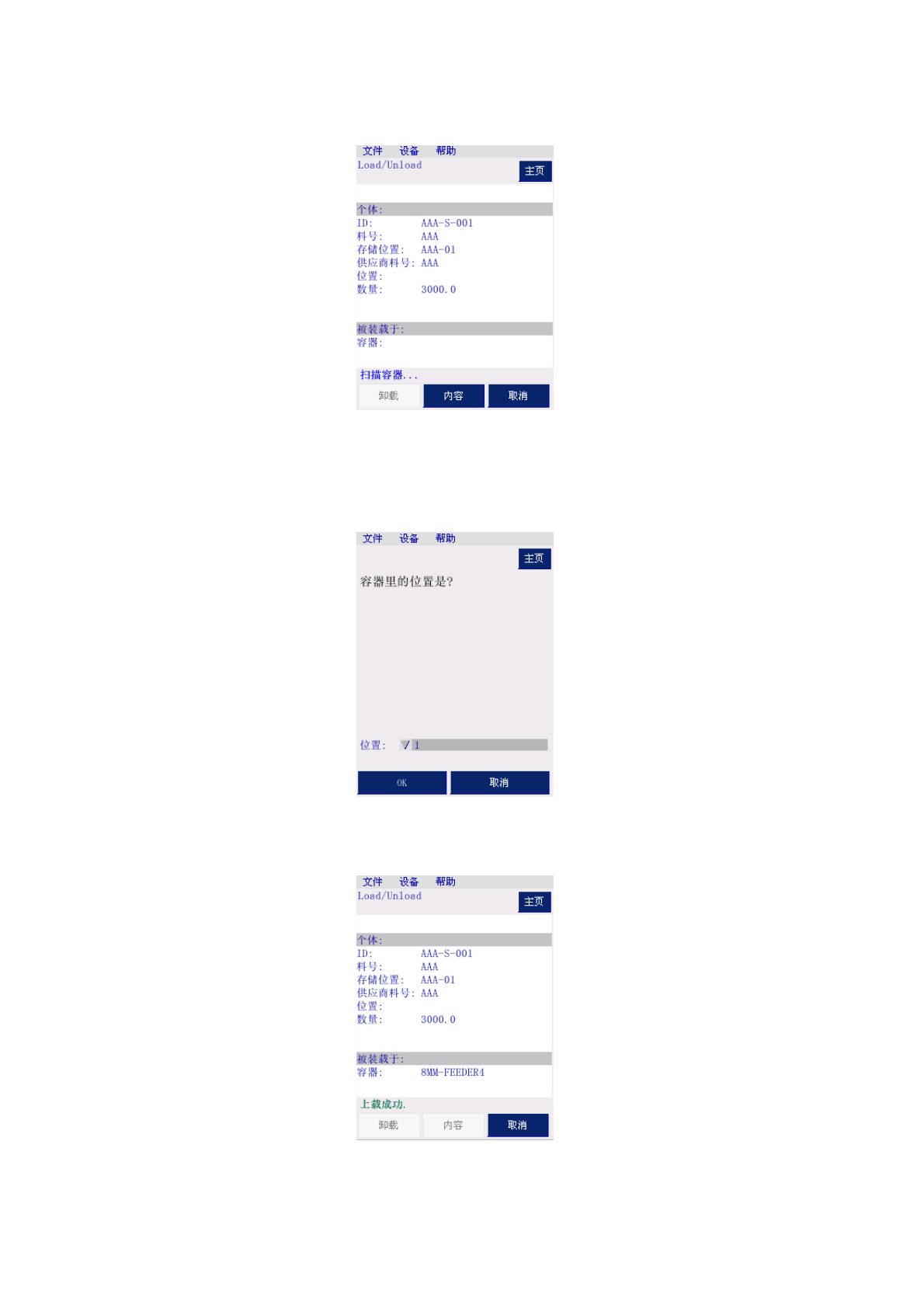

图
6-3-6-2
执行装（加）载画面
② 在被装载于段名上，用条形码扫描、或手动输入加载目标设备的信息。
需要选择位置时，则移动到位置选择画面。
从下拉菜单选择加载位置，或对位置或安装孔号的条码进行扫描。选择后，单击[OK]。
图
6-3-6-3
选择位置画面
③ 结束装载处理。请确认显示的装载结束信息。
图
6-3-6-4
装（加）载结束画面
IFS-NX 使用说明书 第 6 章 手持终端机
6-23
(2)
卸载方法
① 在个体段名上，用条形码扫描、或手动输入卸载对象的信息。
当前的加载对象设备的个体 ID，会显示在被装载于段名上。

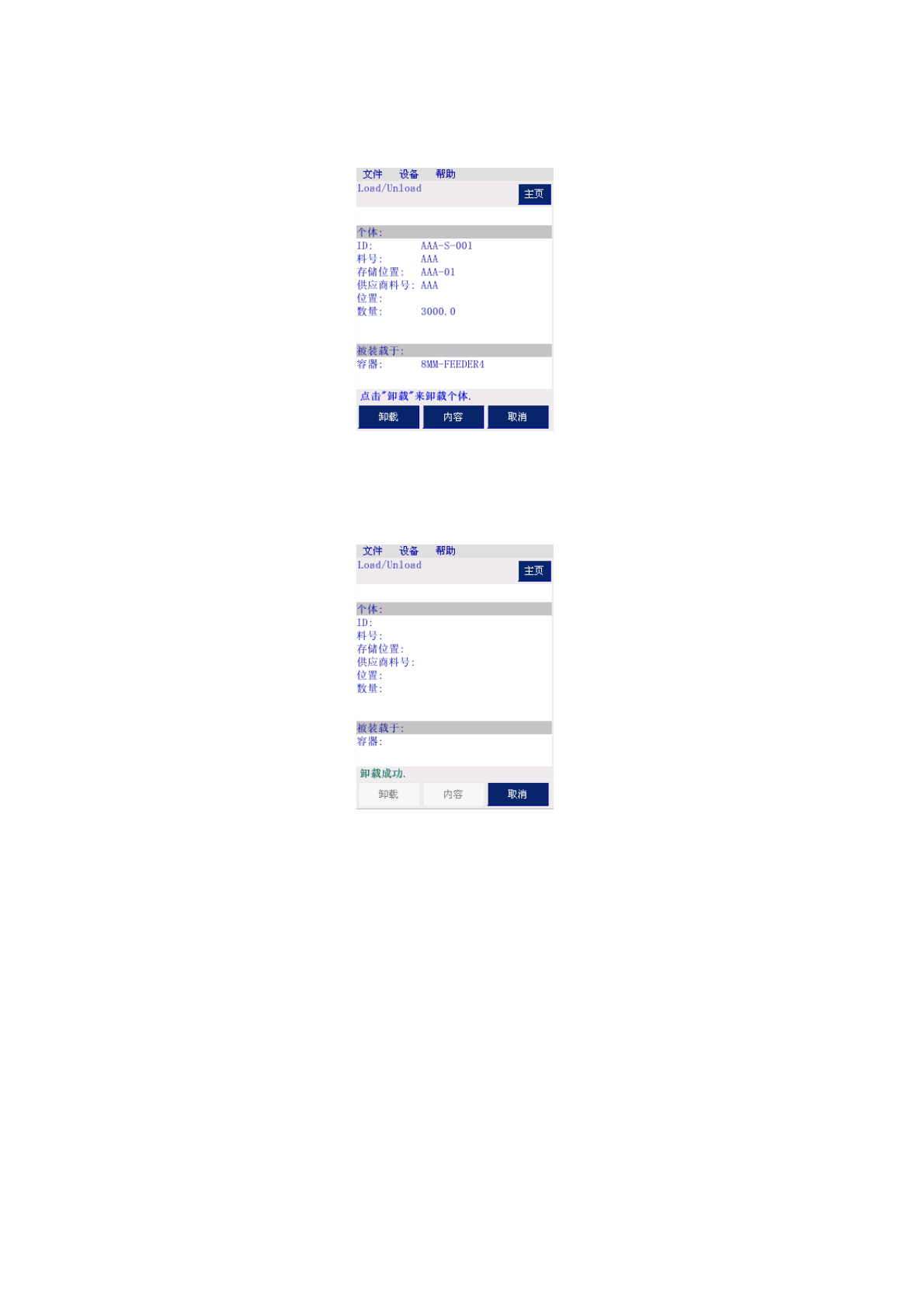

图
6-3-6-5
执行卸载画面
② 点击[卸载]按钮，卸载处理即告完成。
确认显示卸载结束的信息。
图
6-3-6-6
卸载结束画面
※ 根据加载/卸载时的元件及设备状态，有时会在处理前显示确认信息。这时，对各画面的询
问内容未应答前，不会执行加载/卸载处理。
IFS-NX 使用说明书 第 6 章 手持终端机
6-24
(3)
加载信息的确认方法
① 在个体字段上，用条形码扫描、或手动输入要显示的加载对象信息。
有加载信息时[内容（Contents）]按钮会变为可按下状态，请按下按钮。

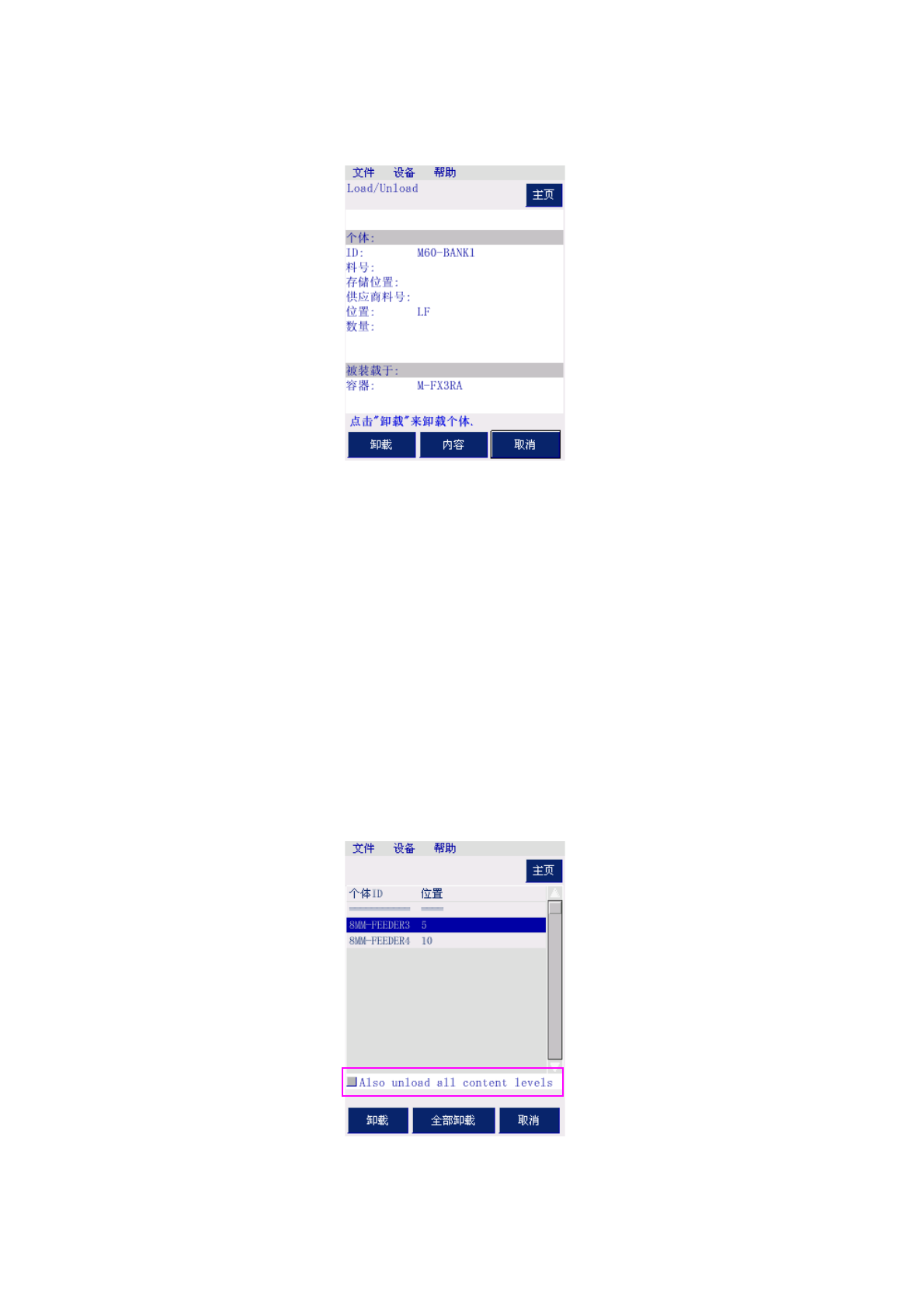

图
6-3-6-7
加载信息显示对象输入完毕
② 显示加载一览。有多行时，向下移动滑块即可浏览其他信息。选择被加载的设备、按下[卸
载]按钮时，会只把选择的单项设备卸载下来。
以下面的画面为例，将供料器「8MM-FEEDER3」从供料器台架上卸载。
按[全部卸载]按钮时，则是把加载的全部设备卸载下来。
以下面的画面为例，从供料器台架上将供料器「8MM-FEEDER3」和「8MM-FEEDER4」
卸载。
将[Also unload all content levels]复选框设为 ON，则将选择对象上安装的所有设备、元件
统一卸载。
在以下的画面按下[卸载]按钮，则将供料器「8MM-FEEDER3」从供料器台架上卸载，供
料器「8MM-FEEDER3」上安装的元件也从供料器上卸载下来。
在以下的画面按下[全部卸载]按钮，则将供料器「8MM-FEEDER3」和「 8MM-FEEDER4」
从供料器台架上卸载，各个供料器上安装的元件也从供料器上卸载下来。
选择对象为贴片机时，可以将贴片机上安装的所有供料器台架、供料器、元件、托盘供应
装置统一卸载。
图
6-3-6-8
加载信息一览
(
设备
)
