NPM-D
数据编制篇
3.4
形状选择数据
EJM1DC-MB-03P-00 Page 3-7

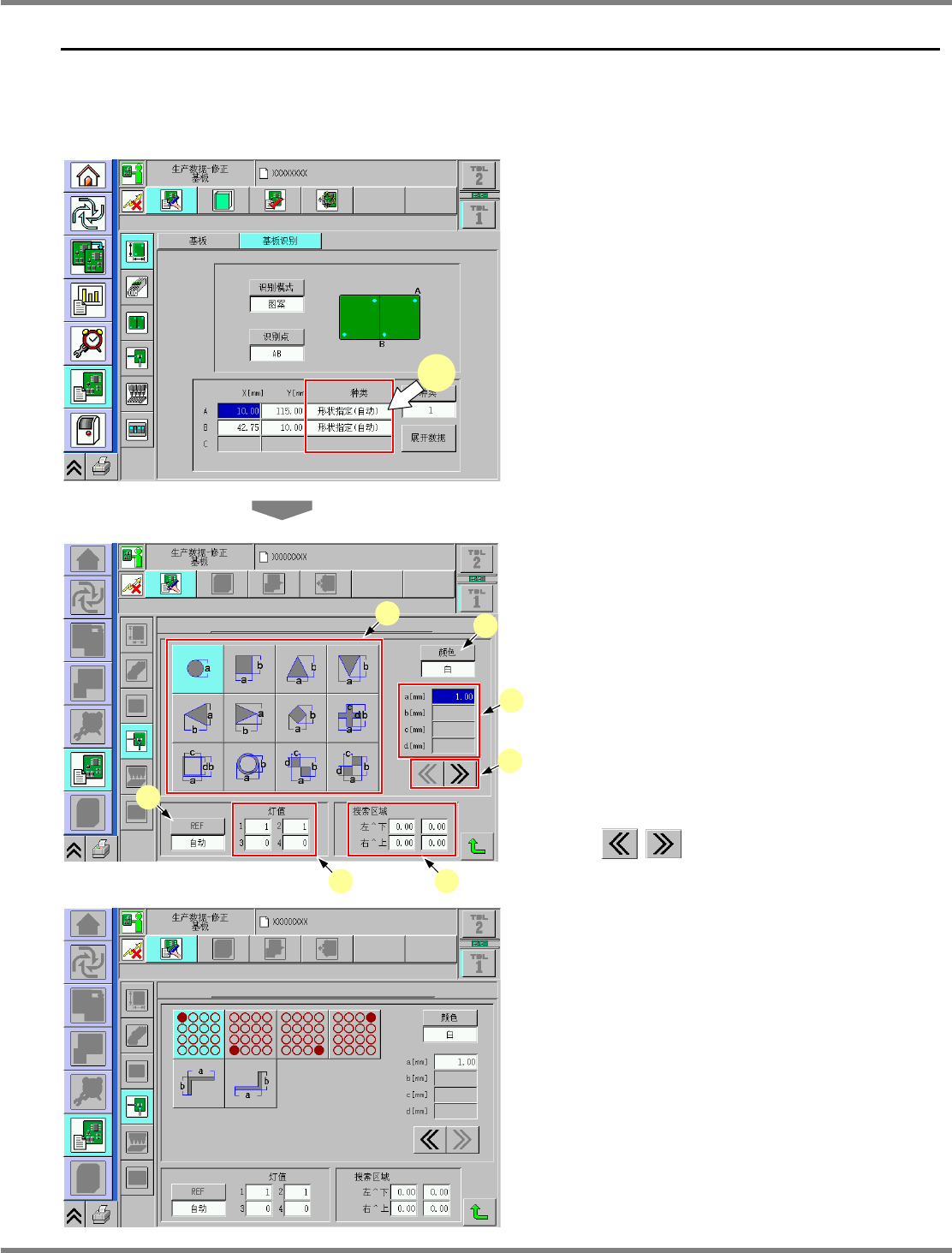

3.4
形状选择数据
确认和修正基板识别类型的详细设定。
请把光标移动到要变更数据的位置，然后输入数值。
1
将光标对准需要确认识别形状的识别
点的类型。
a. ‘
尺寸
’
显示所选择的识别标记的形状尺寸。
b. [
形状选择
]
从
1 ~ 12
中选择识别标记的形状。
c. [REF]
可选择识别时的
REF
。
d. [
颜色
]
可选择在识别时判断形状的颜色是黑还是
白。
e. ‘
灯值
’
设定灯
1 ~ 4
的灯值。
f. ‘
搜索区域
’
设定识别标记时的识别范围。
g.
切换显示。
DataModifyPCBRecog-02C02
1
DataModifyPCBRecogShape-03C05
d
e
c
a
b
f
g
DataModifyPCBRecogShape-04C05
NPM-D
数据编制篇
3.5
展开数据
Page 3-8 EJM1DC-MB-03P-00

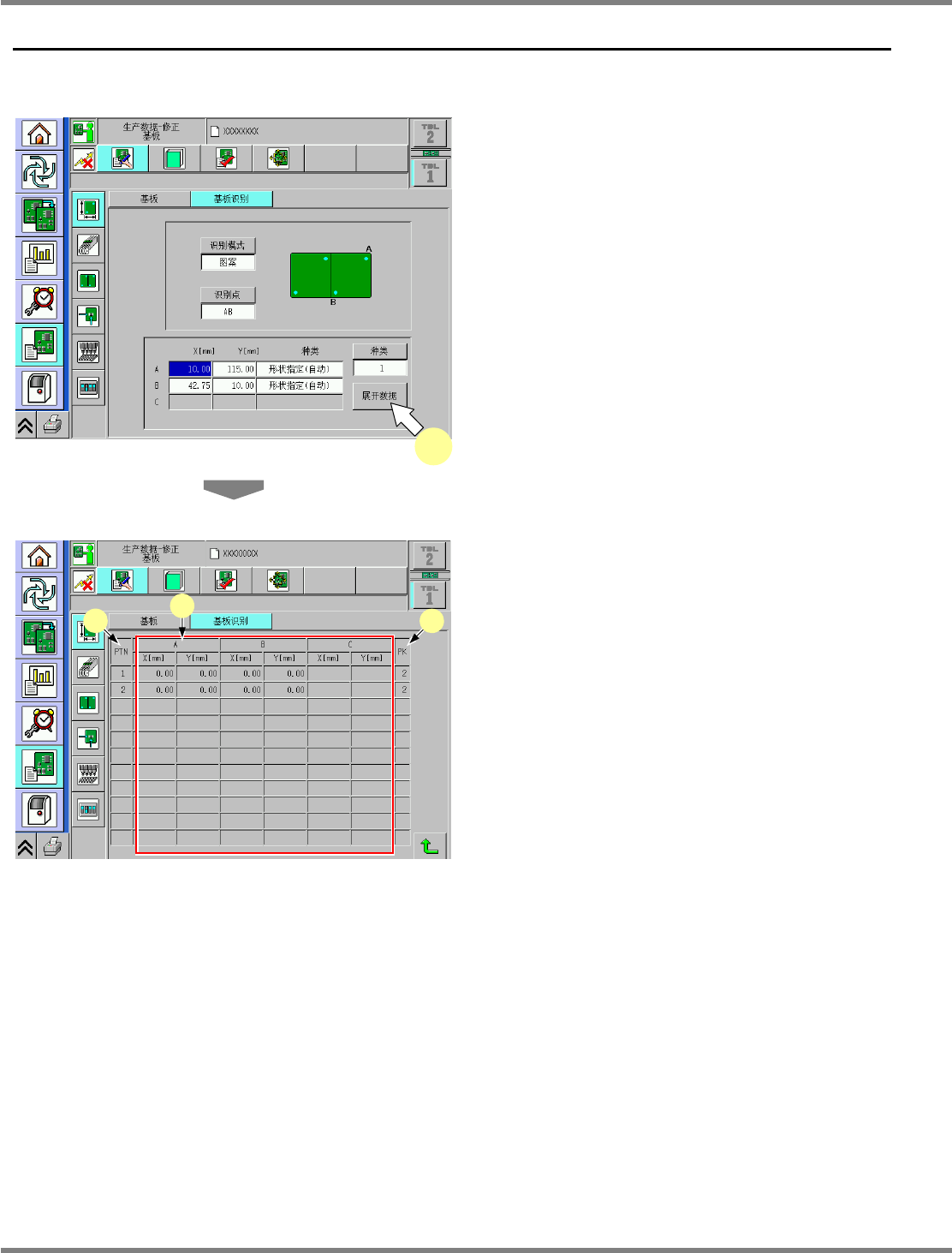

3.5
展开数据
可确认基板识别数据的全图案的识别坐标。
1
按
[
展开数据
]
。
a. ‘PTN’
显示图案号码。
b. ‘
识别位置
’
显示识别点
(A
、
B
、
C)
的基板识别坐标
(X
、
Y)
。
c. ‘PK’
显示图案种类。
DataModifyPCBRecog-02C02
1
DataModifyPCBRecogExpand-01C01
c
a
b
NPM-D
数据编制篇
3.6
基板弯曲数据
EJM1DC-MB-03P-00 Page 3-9

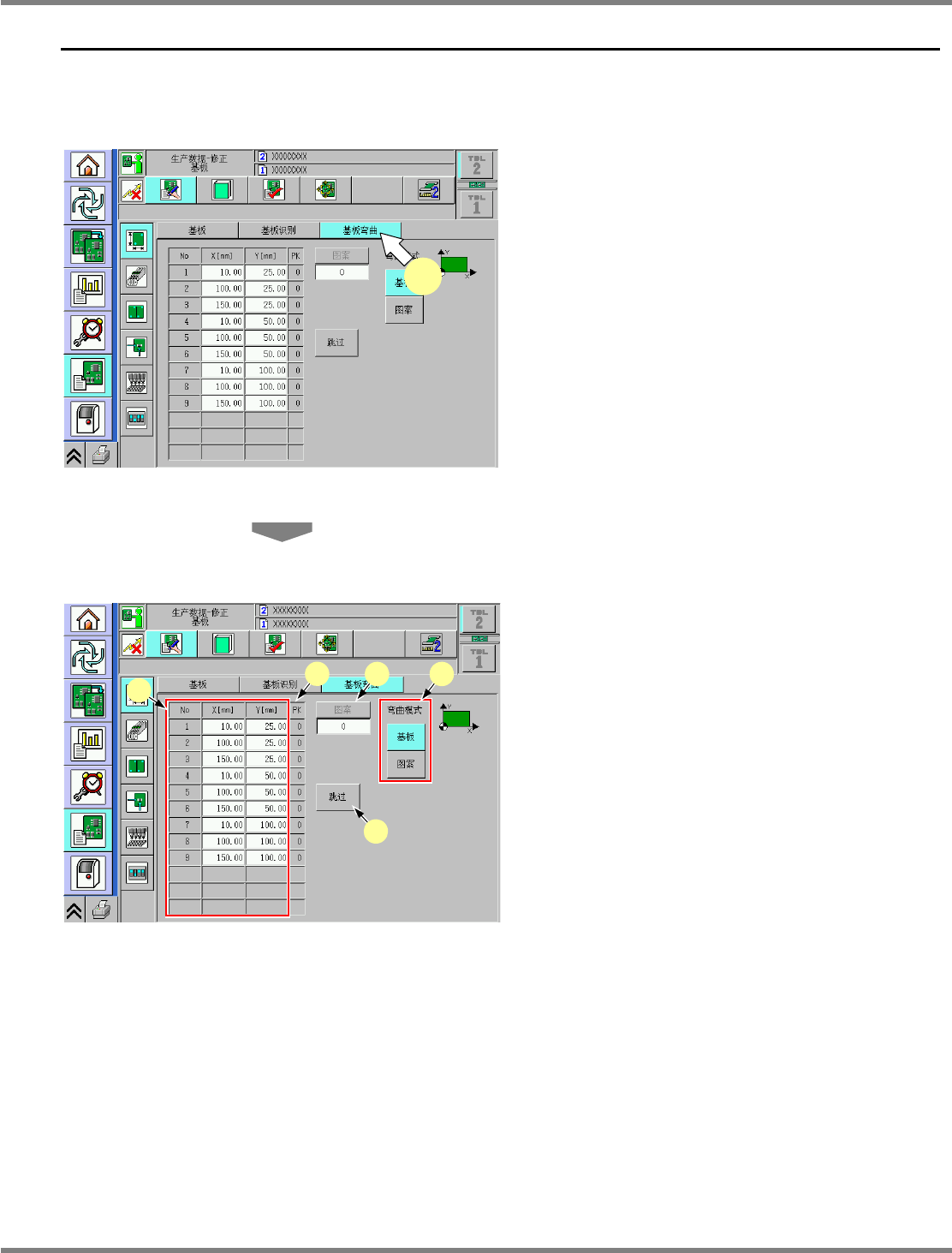

3.6
基板弯曲数据
确认、修改基板弯曲计测点的数据。
将光标移动到变更数据的位置上后，输入数值。
1
按
[
基板弯曲
]
。
a.
基板弯曲测量点数据
显示基板弯曲测量坐标
(X,Y)
。
能够修改测量坐标。
b. ‘PK’
显示图形的种类。如果不属于图形弯曲，即
显示为
0
。
c. ‘
跳过
’
跳过所选择的坐标。但是，计测点需要在
9
个点以上。当计测点在
9
个点以下时，不能
执行跳过动作。
d. ‘
弯曲模式
’
能够选择基板弯曲或图案弯曲
｡
[
基板
] :
通过计测结果补正整体基板。
[
图案
] :
通过计测结果，对每个图案进行补正。
e. [
图案
]
切换显示那一个图案的数据。只能在图案弯
曲下进行操作。
DataModifyPCBWarp-03C00
1
DataModifyPCBWarp-03C00
a
c
e d
b
