NPM-D 数据编制篇 3.24 试点胶数据 ( 点胶头 ) Page 3-56 EJM1DC-MB-03P-00 4 按 [ 实行条件 ] 。 a. ‘ 试点胶时间 1’ 显示第一次选择吸嘴时的试点胶时机 。 ‘ 未实行 ’: 不实行试点胶。 ‘ 实行 1’: 实行试点胶。 ‘ 实行 2’: 实行试点胶以及试点胶识别。 b. ‘ 试点胶时间 2’ 显示第二次以后的选择吸嘴时的试点 胶时 机。 ‘ 未实行 ’: 不实行试点胶。 ‘ 实行…

100%1 / 274
NPM-D
数据编制篇
3.24
试点胶数据
(
点胶头
)
EJM1DC-MB-03P-00 Page 3-55
3.24
试点胶数据
(
点胶头
)
对进行试点胶动作时的各种数据进行设定。
1
按
。
2
按
[
试点胶数据
]
。
3
按
[
基本
]
。
a. [
吸头
]
显示该吸嘴位置的试点胶数据。
b. [
基本
]
显示基本条件的设定项目。
c. [
实行条件
]
显示实行条件的设定项目。
d. [
吐出时间
]
显示吐出时机条件的设定项目。
(
仅在吐出时
机控制为
“
有
”
的时候可以按下。
)
e. [
基板试点胶
]
显示向基板进行试点胶时的使用条件的设定
项目。仅在试点胶图案为
“
基板
”
的时侯可以
按下。
f. ‘
吸嘴号
’
显示吸嘴号码。
g. ‘
吸嘴名
’
显示吸嘴名称。
h. ‘
涂布上升速度
’
显示点胶上升速度。
i. ‘
涂布下降速度
’
显示点胶下降速度。
j. ‘
涂布时间
(s)’
显示点胶时间。
k. ‘
吸头上升位置
(mm)’
显示点胶头上升位置。
l. ‘
吐出时间控制
’
显示吐出时机控制的有无。
m. ‘
试点胶模式
’
显示试点胶图案。
n. ‘
涂布次数
’
显示试点胶的点胶次数。
o. ‘
识别有无
’
显示试点胶时识别的有无。
p. ‘
识别再试次数
’
显示识别再试次数。
q .
使一览表往上下滚动。
DispenseDataModifyDischargeData-01C02
b
c
d
e
3
a
f
g
o
m
k
i
h
j
l
n
q
DispenseDataModifyDischargeData-01C02
1
2
NPM-D
数据编制篇
3.24
试点胶数据
(
点胶头
)
Page 3-56 EJM1DC-MB-03P-00
4
按
[
实行条件
]
。
a. ‘
试点胶时间
1’
显示第一次选择吸嘴时的试点胶时机。
‘
未实行
’:
不实行试点胶。
‘
实行
1’:
实行试点胶。
‘
实行
2’:
实行试点胶以及试点胶识别。
b. ‘
试点胶时间
2’
显示第二次以后的选择吸嘴时的试点胶时
机。
‘
未实行
’:
不实行试点胶。
‘
实行
1’:
实行试点胶。
‘
实行
2’:
实行试点胶以及试点胶识别。
c. ‘
试点胶时间
3’
显示
θ
轴旋转时的试点胶时机。
‘
未实行
’:
不实行试点胶。
‘
实行
1’:
实行试点胶。
‘
实行
2’:
实行试点胶以及试点胶识别。
DispenseDataModifyDischargeData-01C02
4
DispenseDataModifyDischargeData-02C02
a
b
c
NPM-D
数据编制篇
3.24
试点胶数据
(
点胶头
)
EJM1DC-MB-03P-00 Page 3-57

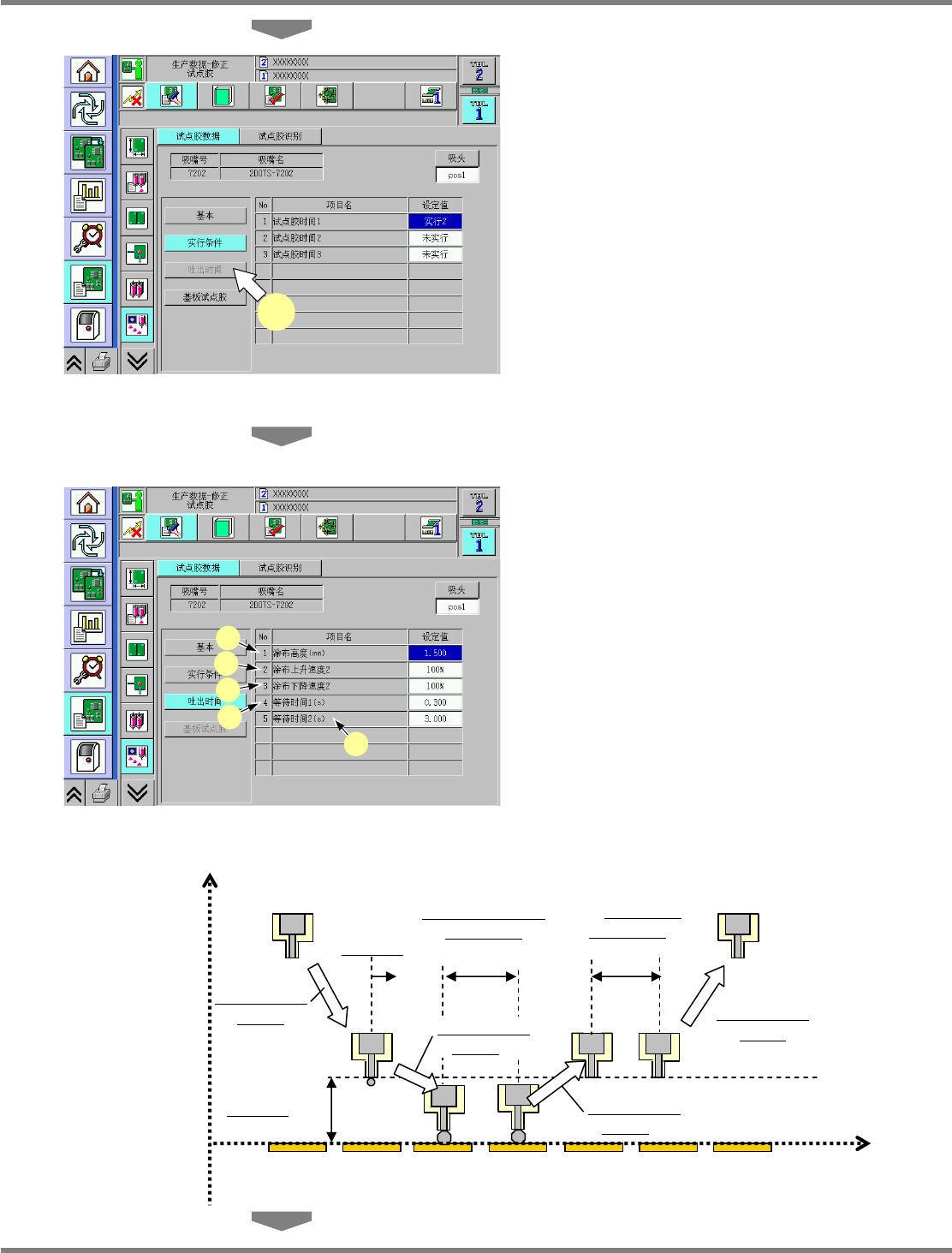

5
按
[
吐出时间
]
。
(
仅在吐出时机控制为
“
有
”
的时候有效
)
a. ‘
涂布高度
(mm)’
显示开始吐出时，从试点胶装置上面起到吸
嘴尖端为止的高度。
a. ‘
吐出控制高度
’
显示吐出控制的高度。
b. ‘
涂布上升速度
2’
显示点胶上升速度
2
。
c. ‘
涂布下降速度
2’
显示点胶下降速度
2
。
d. ‘
等待时间
1(s)’
显示试点胶时在最低点的等待时间。
e. ‘
等待时间
2(s)’
显示试点胶时在上升后的等待时间。
DispenseDataModifyDischargeData-02C02
5
DispenseDataModifyDischargeData-03C02
a
b
c
d
e
时间
Z
涂布高度
点胶下降速度
第
1
段
开始吐出
点胶时在下死点上
等待的时间
点胶上升速度
第
2
段
b
点胶时在上升后
等待的时间
点胶上升速度
第
1
段
试点胶装置
上面
点胶下降速度
第
2
段
c
a
d
e
