NPM-D 数据编制篇 3.12 元件形状 ( 识别选项 ) EJM1DC-MB-03P-00 Page 3-27 7 按 [ 出入引线检出 ] 。 a. ‘ 引线长度 L’ 当引线尖端的尺寸为 “X 尺寸≠ Y 尺寸 ” 时， 设定本项目。 如果为 0 ，将为 L = W( 引线直径 ) 。 ( 0.000 ～ 50.000 ) b. ‘ 引线尖端形状 ’ 设定引线尖端的形状。 0: 平面、 1: 尖细 c. ‘ 定位基准 ’ 设定插…

100%1 / 274
NPM-D
数据编制篇
3.12
元件形状
(
识别选项
)
Page 3-26 EJM1DC-MB-03P-00
6
按
[
焊剂检查
]
。
a. ‘
亮度等级上限
’
设定亮度等级的上限值
( 0
～
255 )
。
b. ‘
阈值
[%]’
设定
NG
判定面积比
( 0
～
100 )
。
DataModifyRecogOption-09C00
6
DataModifyRecogOption-09C00
a
b
NPM-D
数据编制篇
3.12
元件形状
(
识别选项
)
EJM1DC-MB-03P-00 Page 3-27
7
按
[
出入引线检出
]
。
a. ‘
引线长度
L’
当引线尖端的尺寸为
“X
尺寸≠
Y
尺寸
”
时，
设定本项目。
如果为
0
，将为
L = W(
引线直径
)
。
( 0.000
～
50.000 )
b. ‘
引线尖端形状
’
设定引线尖端的形状。
0:
平面、
1:
尖细
c. ‘
定位基准
’
设定插入引线元件的定位方法。
0:
以插入引线定位
1:
以其他形状定位
2:
以其他形状
+
插入引线定位
d. ‘
认识亮度下限
’
设定引线尖端亮度啊的下限值，以区别引线
尖端和引线尖端以外的反射物。
如果为
0
，即表示没有指定。
( 0
～
255 )
e. ‘
引线亮度状态
’
设定引线的亮度状态。
0:
检测亮部
1:
检测暗部
8
按
。
f. ‘
引线检出方法
’
需要变更引线检出方法时，设定本项目。
0:
中心检测
1:
边缘检测
–
尖端
2:
边缘检测
– 2
方向
3:
等级平均
g. ‘
引线材料
’
设定引线的材质。
0:
金属、
1:
树脂
DataModifyRecogOption-10C00
7
DataModifyRecogOption-11C00
f
g
DataModifyRecogOption-10C00
a
b
c
d
e
8
NPM-D
数据编制篇
3.12
元件形状
(
识别选项
)
Page 3-28 EJM1DC-MB-03P-00

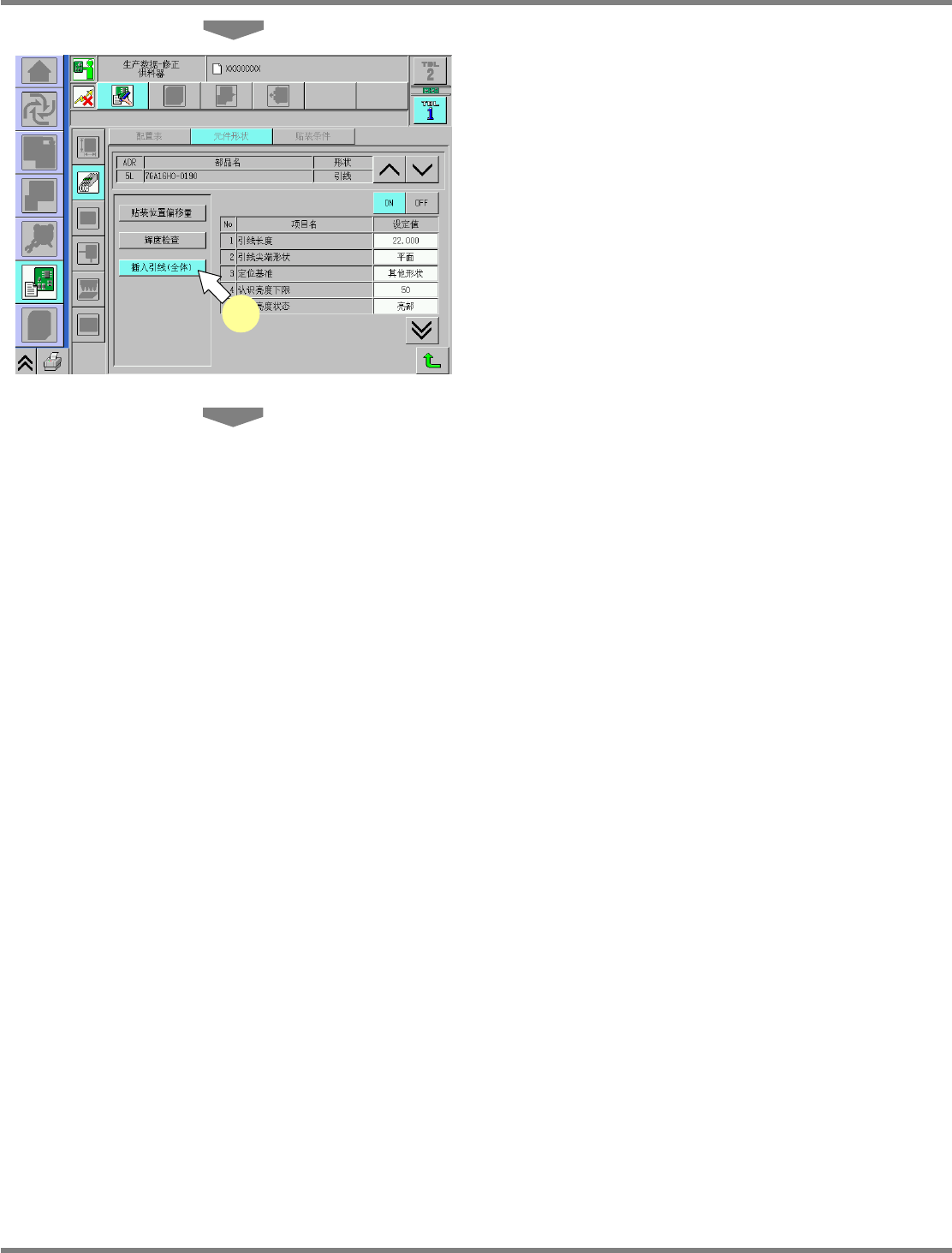

9
按
[
插入引线
(
全体
)]
。
∗
在
[
插入引线
(
全体
)]
下，针对全部的元件，插入
引线的检测设定转为有效。如果变更这个参数，
即能够切换全部元件的插入引线检测设定。
如果没有设定
[
插入引线
(
全体
)]
，即需要对每个
元件进行设定。
当设定了
[
插入引线检出
]
、
[
插入引线
(
全体
)]
双方
的项目时，
[
插入引线检出
] (
个别
)
转为有效。
∗
项目内容与插入引线检出相同。
DataModifyRecogOption-12C00
9
