NPM-D 数据编制篇 5.4 XY 面补正 Page 5-6 EJM1DC-MB-05P-00 5.4 XY 面补正 为对实装范围实施面补正，进行参数 的查询。 通过校准设定数值，并将其使用在基 板识别位置和实装位置的补 正。 1 按 [ 面补正 ] 。 • 以 20 mm 为间隔显示实装面的补正量。 ∗ 通过翻页功能可显示 X: 0 ~ 480 、 Y: − 120 ~ 480 。 a. [XY] / [Z] 将补正值切换为 XY …

100%1 / 274
NPM-D
数据编制篇
5.3 XY
基准标记
EJM1DC-MB-05P-00 Page 5-5
5.3
XY
基准标记
确认
XY
基准标记偏移量。
在实装位置示教中设定。
在把吸头移动到
XY
基准标记位置时使用。
1
按
[
基准标记
]
。
a. ‘
标记
1
坐标
’
用
X
坐标、
Y
坐标表示基准标记
1
偏移量。
(
单位
: mm)
b. ‘
标记
2
坐标
’
用
X
坐标、
Y
坐标表示基准标记
2
偏移量。
(
单位
: mm)
c. ‘
标记
3
坐标
’
用
X
坐标、
Y
坐标表示基准标记
3
偏移量。
(
单位
: mm)
d. ‘
标记
4
坐标
’
用
X
坐标、
Y
坐标表示基准标记
4
偏移量。
(
单位
: mm)
e. ‘
标记
5
坐标
’
用
X
坐标、
Y
坐标表示基准标记
5
偏移量。
(
单位
: mm)
UnitParamAxisOrigin-01C02
1
DualUnitParamAxisStandardMark-01C50
a
d
b
c
e
NPM-D
数据编制篇
5.4 XY
面补正
Page 5-6 EJM1DC-MB-05P-00
5.4
XY
面补正
为对实装范围实施面补正，进行参数的查询。
通过校准设定数值，并将其使用在基板识别位置和实装位置的补正。
1
按
[
面补正
]
。
•
以
20 mm
为间隔显示实装面的补正量。
∗
通过翻页功能可显示
X: 0 ~ 480
、
Y:
−
120 ~
480
。
a. [XY] / [Z]
将补正值切换为
XY
或
Z
。
b. [
区域选择
]
显示现在选择中的区域。
按下此键就会显示区域选择窗口，可选择要
显示的区域。
c. [
全复位
]
数据全部回
0
。
DualUnitParamAxisStandardMark-01C50
1
UnitParamAxisSurface-01C01
a
c
b
NPM-D
数据编制篇
5.4 XY
面补正
EJM1DC-MB-05P-00 Page 5-7

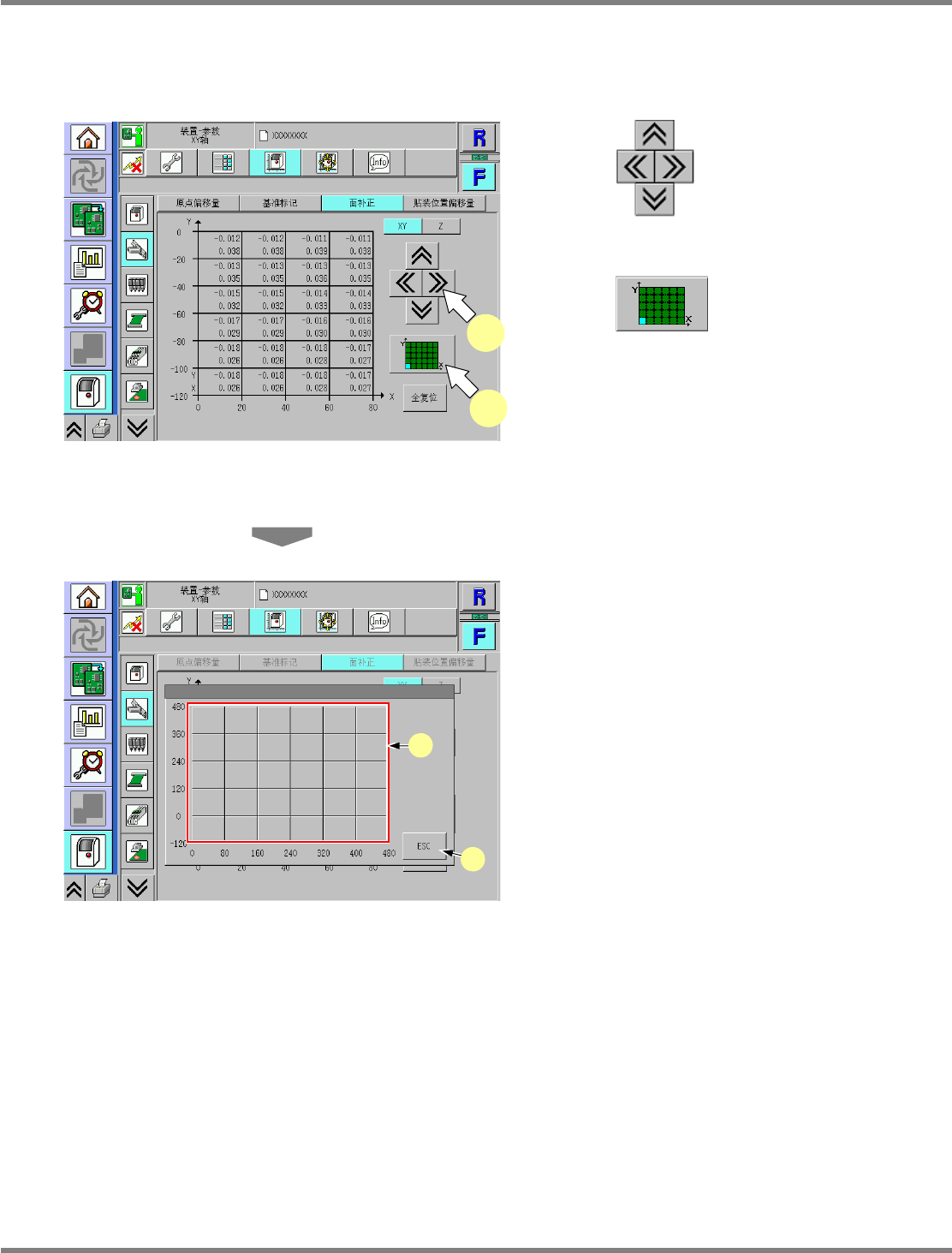

表示区域的选择
显示现在选择中的区域。
1
用
选择区域。
2
按
。
a. [
区域选择
]
从选择的坐标中获取纵横坐标，进行显示内
容的更新。
b. [ESC]
关闭画面。
UnitParamAxisSurface-01C01
1
2
UnitParamAxisSurface-02C01
b
a
