NPM-D 数据编制篇 3.22 贴装数据 Page 3-52 EJM1DC-MB-03P-00 如果贴装完毕元件超出了基板端面 如果贴装完毕元件超出了基板端面 ，设备会将贴装完毕 元件的端面视为基板端面， 因此不能正确定位基板 ， 并会导致基板识别错误的发生。 因此，需要设定贴装完毕元件的超出 长度，并使基板以低速移动 所设定的长度，这样即可以 以正确的基板 端面来定位。 【 通常 】 以基板端面为基准而定位 【如果贴装完毕元件超…
NPM-D
数据编制篇
3.22
贴装数据
EJM1DC-MB-03P-00 Page 3-51
贴装点识别数据
对贴装坐标进行贴装点识别坐标的数据输入和修正。
1
按
[
识别数据
]
。
a. ‘
贴装坐标
’
显示识别对象贴装点的坐标。
b. [
部品名
/FA
，
PN
，
No
，说明
]
切换成为识别对象的贴装点的
‘
部品名
’
或
‘FA
、
PN
、
No
、说 明
’ (
送料器地址、部品
No
、
序列
No
、说明
)
的显示。
c. [
⇔
]
一个画面上显示不了部品名时，会滚动显示
部品名。
d. ‘X[mm]’
显示每个识别点的
X
坐标。
e. ‘Y[mm]’
显示每个识别点的
Y
坐标。
f. ‘
识别类型
’
显示识别类型。
g. ‘
说明
’
显示识别点的说明。
DataModifyMountRecog-01C03
a
b c
d e f
g
DataModifyMount-01C04
1
NPM-D
数据编制篇
3.22
贴装数据
Page 3-52 EJM1DC-MB-03P-00
如果贴装完毕元件超出了基板端面
如果贴装完毕元件超出了基板端面，设备会将贴装完毕元件的端面视为基板端面，因此不能正确定位基板，
并会导致基板识别错误的发生。
因此，需要设定贴装完毕元件的超出长度，并使基板以低速移动所设定的长度，这样即可以以正确的基板
端面来定位。
【通常】
以基板端面为基准而定位
【如果贴装完毕元件超出了基板端面】
使基板以低速移动，并以基板端面为基准来定位
请设定超出的长度。
输入贴装点的基板端面超出量后加以修正。在没有超出的情形下，无需输入。
1
按 。
a. [OHL]
显示贴装点的基板左端超出量。
b. [OHR]
显示贴装点的基板右端超出量。
c.
使一览表向左滚动。
DataModifyMount-01C04
1
DataModifyMountOH-01C00
a b c
NPM-D
数据编制篇

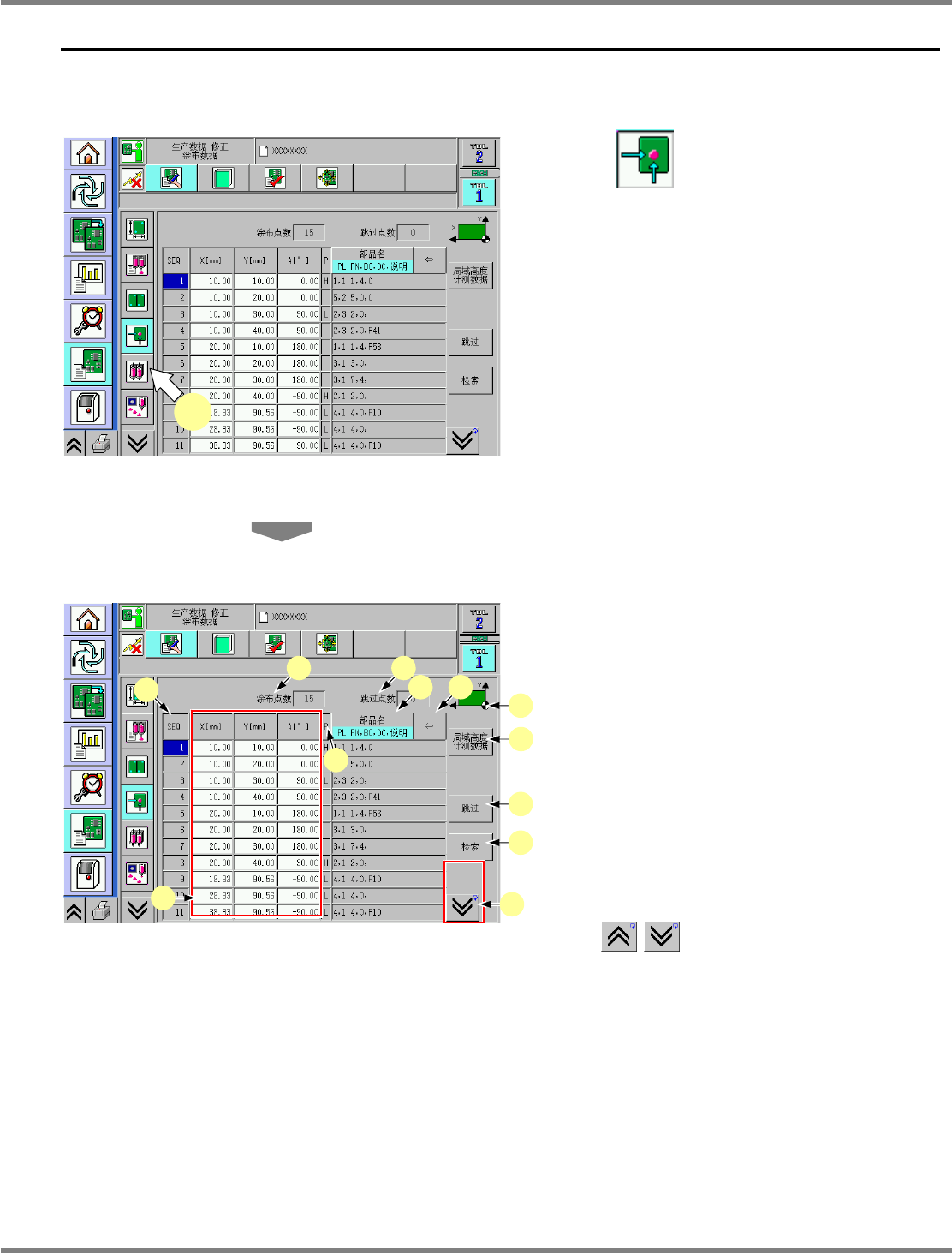

3.23
点胶数据
(
点胶头
)
EJM1DC-MB-03P-00 Page 3-53
3.23
点胶数据
(
点胶头
)
对点胶头数据进行确认和修正。
1
按
。
a. ‘
涂布点数
’
显示点胶点数的总数。
b. ‘
跳过点数
’
显示跳过设定的总数。
c. ‘SEQ.’
显示点胶顺序的号码。
d. ‘X[mm]’
、
‘Y[mm]’
、
‘A[
°
]’
显示点胶点的坐标。
e ‘P’
显示点胶点的优先顺序。
在点胶后进行贴装时，为空白。
交替进行点胶和贴装动作时，将会显示存在
优先度的
L
。
f. [
部品名
/PL,PN,BC,DC,
说明
]
切换
‘
部品名
’
和
‘PL
、
PN
、
BC
、
DC
、说 明
’ (
被
链接的部品表的零件表号码、点胶点数据的
图案识别号码、点胶点数据的点胶条件、被
链接的零件数据的多点、描画的点数
(
多点、
描画无效时为
0)
、说明
)
的显示。
g. [
⇔
]
一个画面上显示不了部品名时，会滚动显示
部品名。
h.
坐标基准位图显示
显示坐标基准的位图坐标。
i. [
跳过
]
实施跳过的设定
/
解除。
j. [
检索
]
可进行通过
SEQ
、坐标、说明各项目的检索。
k.
使一览表往上下滚动。
l. [
局域高度计测数据
]
显示局域高度计测数据画面。
只有在设定了局域高度计测数据之际，能够
切换。
DataModifyDispenserData-01C02
1
DataModifyDispenserData-01C02
h
i
j
k
a b
c
e
f
g
d
l
