NPM-D
数据编制篇
3.23
点胶数据
(
点胶头
)
Page 3-54 EJM1DC-MB-03P-00
局域高度计测数据
在这里，输入并修改与点胶坐标相应的局域高度计测数据。
1
按
[
局域高度计测数据
]
。
a. ‘
涂布坐标
’
显示局域高度计测对象的涂布点的坐标。
b. [
部品名
/PL,PN,BC,DC,
说明
]
切换显示
‘
部品名
’
和
‘PL,PN,BC,DC,
说明
’ (
相
链接的部品一览表的零件编号、涂布点数据
的模块识别编号、涂布点数据的涂布条件，
以及相链接的零件数据的多点、描画的多点
(
多点、描画无效时为
0)
、说明
)
。
c. [
⇔
]
当不能显示全部的元件名时，可以滚动显示
元件名。
d. ‘
弯曲补正模式
’
显示高度补正模式。
平均
:
将测量结果的平均值视为补正
值。
最大值
:
将测量结果的最大值视为补正
值。
自动
:
从测量结果中自动选择平均值和
最大值后，将其视为补正值。
e. ‘X[mm]’
显示局部高度测量点的
X
坐标。
f. ‘Y[mm]’
显示局部高度测量点的
Y
坐标。
g. [
跳过
]
设定、解除跳过。
DataModifyLocalHeightMeasure-01C01
a
b c
d
e f
g
DataModifyDispenserData-01C02
1
NPM-D
数据编制篇
3.24
试点胶数据
(
点胶头
)
EJM1DC-MB-03P-00 Page 3-55
3.24
试点胶数据
(
点胶头
)
对进行试点胶动作时的各种数据进行设定。
1
按
。
2
按
[
试点胶数据
]
。
3
按
[
基本
]
。
a. [
吸头
]
显示该吸嘴位置的试点胶数据。
b. [
基本
]
显示基本条件的设定项目。
c. [
实行条件
]
显示实行条件的设定项目。
d. [
吐出时间
]
显示吐出时机条件的设定项目。
(
仅在吐出时
机控制为
“
有
”
的时候可以按下。
)
e. [
基板试点胶
]
显示向基板进行试点胶时的使用条件的设定
项目。仅在试点胶图案为
“
基板
”
的时侯可以
按下。
f. ‘
吸嘴号
’
显示吸嘴号码。
g. ‘
吸嘴名
’
显示吸嘴名称。
h. ‘
涂布上升速度
’
显示点胶上升速度。
i. ‘
涂布下降速度
’
显示点胶下降速度。
j. ‘
涂布时间
(s)’
显示点胶时间。
k. ‘
吸头上升位置
(mm)’
显示点胶头上升位置。
l. ‘
吐出时间控制
’
显示吐出时机控制的有无。
m. ‘
试点胶模式
’
显示试点胶图案。
n. ‘
涂布次数
’
显示试点胶的点胶次数。
o. ‘
识别有无
’
显示试点胶时识别的有无。
p. ‘
识别再试次数
’
显示识别再试次数。
q .
使一览表往上下滚动。
DispenseDataModifyDischargeData-01C02
b
c
d
e
3
a
f
g
o
m
k
i
h
j
l
n
q
DispenseDataModifyDischargeData-01C02
1
2
NPM-D
数据编制篇
3.24
试点胶数据
(
点胶头
)
Page 3-56 EJM1DC-MB-03P-00

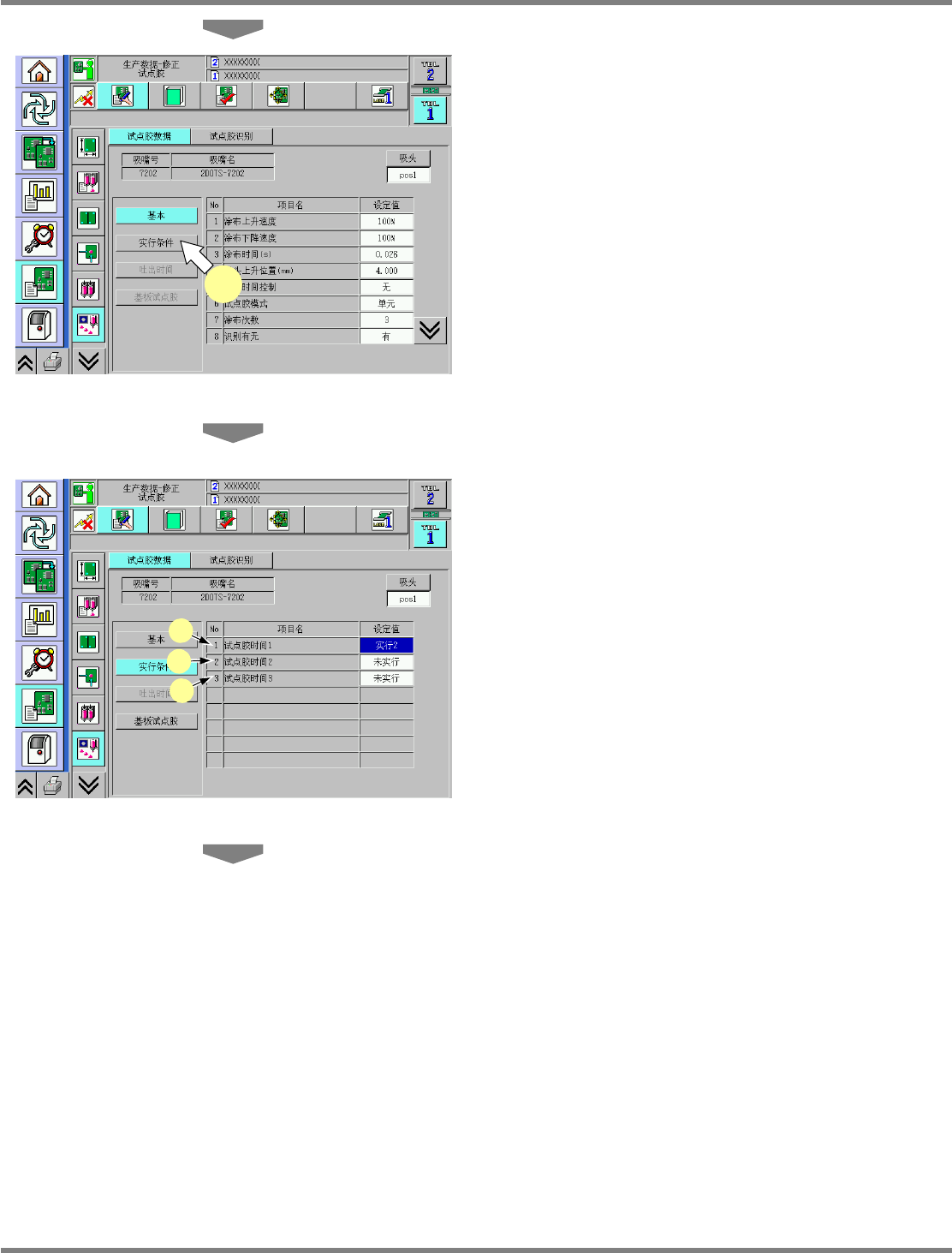

4
按
[
实行条件
]
。
a. ‘
试点胶时间
1’
显示第一次选择吸嘴时的试点胶时机。
‘
未实行
’:
不实行试点胶。
‘
实行
1’:
实行试点胶。
‘
实行
2’:
实行试点胶以及试点胶识别。
b. ‘
试点胶时间
2’
显示第二次以后的选择吸嘴时的试点胶时
机。
‘
未实行
’:
不实行试点胶。
‘
实行
1’:
实行试点胶。
‘
实行
2’:
实行试点胶以及试点胶识别。
c. ‘
试点胶时间
3’
显示
θ
轴旋转时的试点胶时机。
‘
未实行
’:
不实行试点胶。
‘
实行
1’:
实行试点胶。
‘
实行
2’:
实行试点胶以及试点胶识别。
DispenseDataModifyDischargeData-01C02
4
DispenseDataModifyDischargeData-02C02
a
b
c
