NPM-D
数据编制篇
7.1
装置调整
Page 7-10 EJM1DC-MB-07P-00
7.1.7
真空输出确认
(
仅限贴装头
)

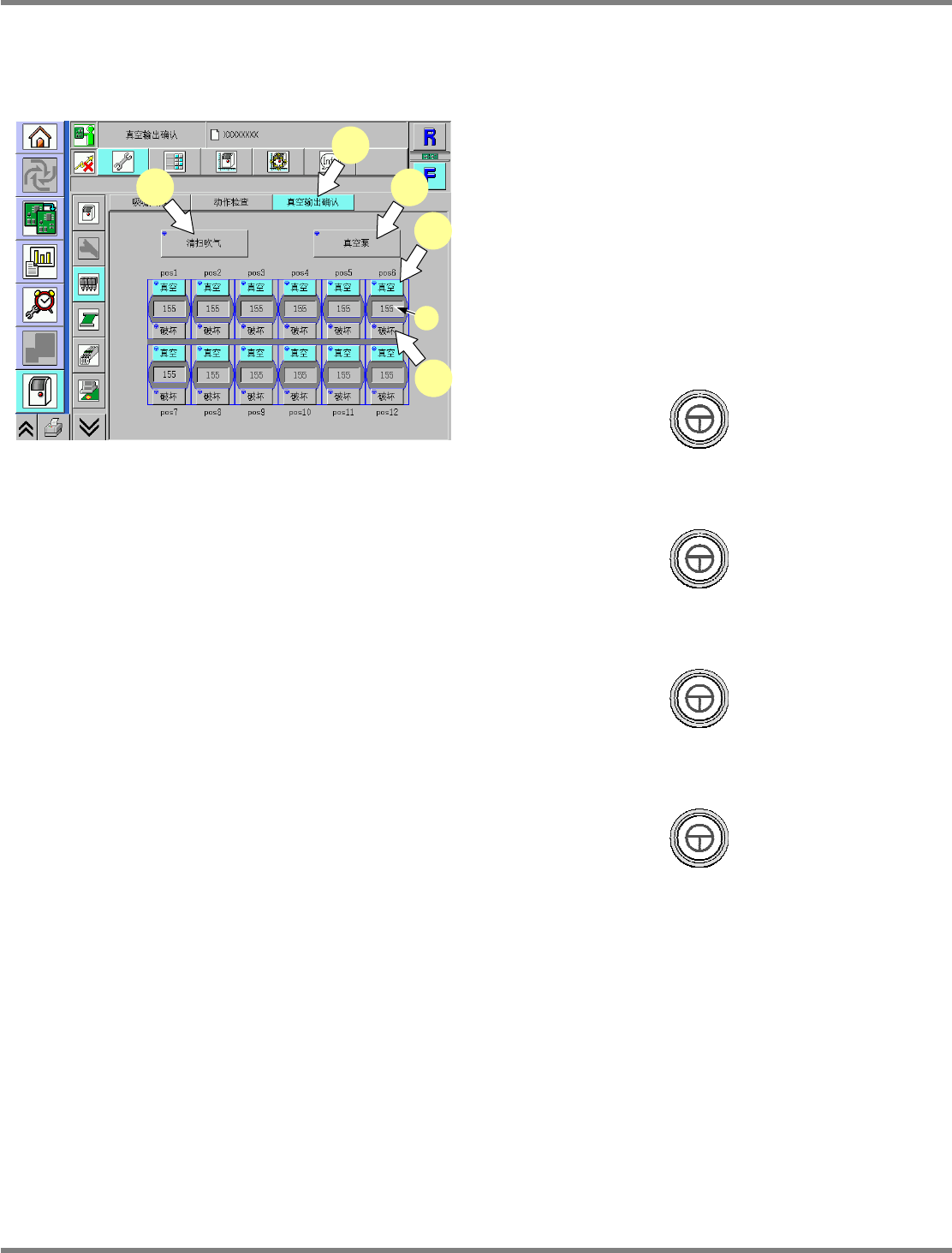

可确认调整时频繁使用的阀门的状态，并可使各阀门进行单独工作。
1
按
[
真空输出确认
]
。
•
显示真空输出确认画面。
各项目如下。
a. ‘
真空值
’
显示各吸嘴的真空压值。
2
按操作面板的
+
[
清扫吹气
]
。
•
进行清扫吹气的
ON/OFF
。
3
按操作面板的
+
[
真空泵
]
。
•
进行真空泵的
ON/OFF
。
4
按操作面板的
+
[
真空
]
。
•
对任意吸嘴进行真空阀的
ON/OFF
。
5
按操作面板的
+
[
破坏
]
。
•
对任意吸嘴进行真空破坏阀的
ON/OFF
。
UnitAdjustHeadAirCheck-01C00
1
2
3
4
5
a
NPM-D
数据编制篇
7.1
装置调整
EJM1DC-MB-07P-00 Page 7-11
7.1.8
注射器状态确认
(
仅限点胶头
)
确认搭载在点胶头上各种装置的状态。
1
按
[
吸头状态确认
]
。
•
显示各种装置的状态。
a. ‘
调温状态
’
显示各吸嘴的温调状态。
b. ‘
材料状态
’
显示各吸嘴的材料用完检测状态。
c. ‘
现在温度
(
℃
)’
显示安装在各吸嘴注射器上的温调装置的现
在温度。
d. ‘
设定温度
(
℃
)’
设定安装在各吸嘴注射器上的温调装置的需
要温度。
e. ‘
压力
(MPa)’
设定加在各吸嘴注射器上的电控调整仪的压
力。
2
选择需要进行动作确认的注射器
pos
。
f. [
阀门
]
对于吸头，进行点胶阀的
ON/OFF
。
g. [
电热器
]
对于吸头，进行温调装置的加热器控制的
ON/OFF
。
3
按
+
[
材料确认
]
确认材料用完
的状态。
DispenseUnitAdjustDispenserHeadCheck-01C01
a b
c d e
1
f
2
3
g
NPM-D
数据编制篇
7.1
装置调整
Page 7-12 EJM1DC-MB-07P-00
7.1.9
基板搬送
显示基板所处的位置，从各位置进行搬送。
单轨模式的情况下
a. ‘
基板长度
’
显示以基板尺寸分类的长度范围和生产数据
的基板长度的值。
生产数据，
50 mm ~ 160 mm, 161 mm ~ 348
mm, 349 mm ~ 510 mm
b. [
基板确认
]
确认有无基板。
c. ‘
搬送速度
’
显示基板的搬送速度。
高速
~
中速
~
低速
~
生产数据
d.
将基板搬送到所选择的位置上。
e. [
搬出
]
将基板从实装位置搬出机器外部。
f. ‘
传感器
’
显示基板传感器的状态。
g. ‘
搬送位置
’
显示现在是否有基板。
h. [
强制
]
即使后工程的要求信号没有到来时，若搬出
可能位置上有基板的话，使
[
搬出
]
按钮有效。
当传送带
-
选购件设定的
‘
强制排出基板
’
设定
为
ON
时，不显示本项目。
∗
在
NPM-D
的生产中以外的基板搬入动作
下，不会向前工序机器输出基板的要求信
号。
双轨模式的情况下
搬送基板时，可以使轨道
1
、轨道
2
分别执行基板搬送动作。
UnitAdjustConveyorMove-01C50
a bc
d
e
f
f
g
h
DualUnitAdjustConveyorMove-01C50
d
g
a
b
c
e
f
f
