NPM-D 数据编制篇 2.2 菜单构成 Page 2-8 EJM1DC-MB-02P-00 模式 第 1 阶层 第 2 阶层 第 3 阶层 第 4 阶层 内容 全轴原点复归 进行全轴的原点复归。 轴信息 可确认机器控制的全轴的现在位置和 状态。 确认输入 比特显示输入地点。 全体 确认输出 比特显示输出地点。 交换吸嘴 进行吸嘴交换的工作。 检查动作 让吸头运转，检查机器是否正常。 确认真空输出 可确认调整时频繁使用的阀门的状态 ， …

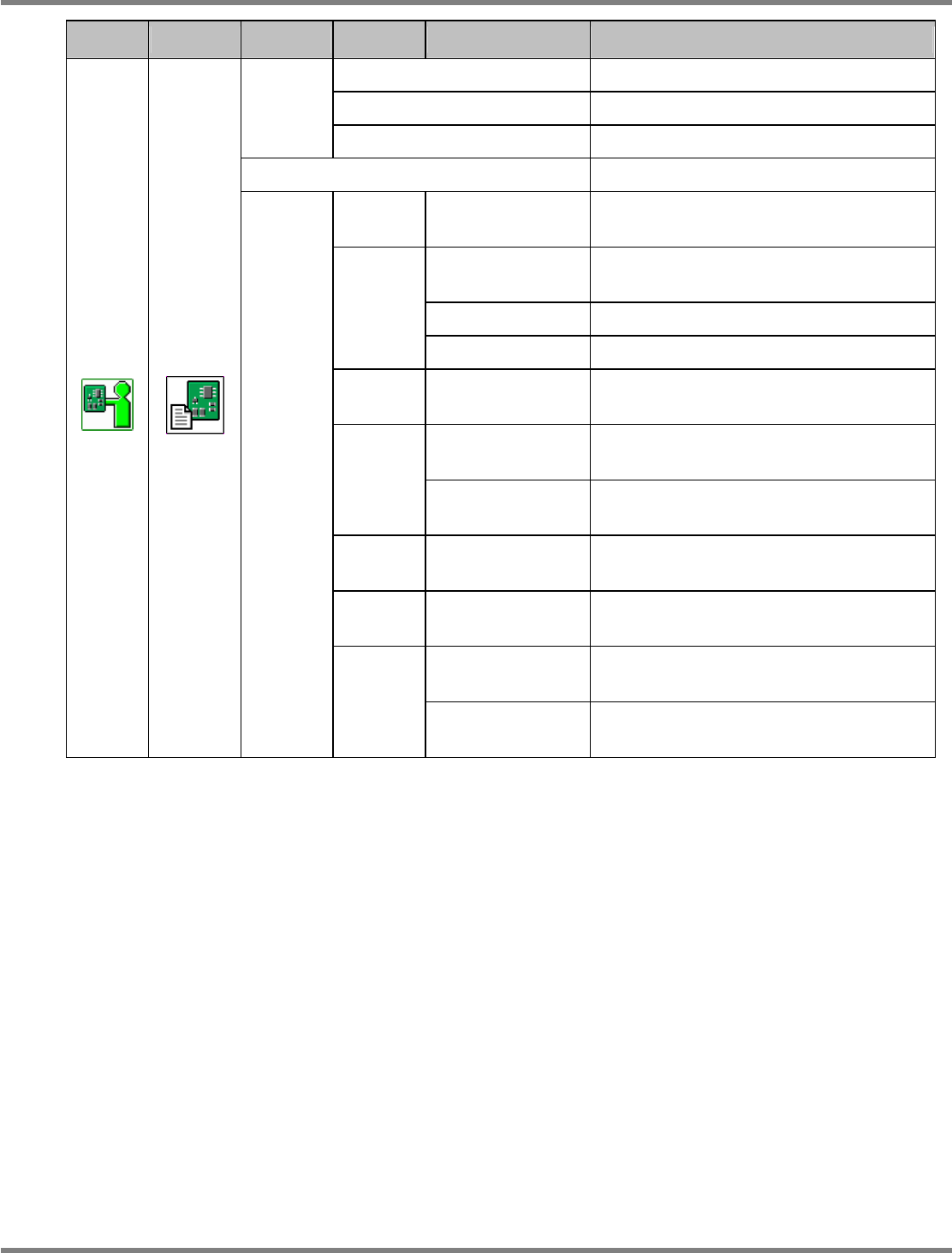

NPM-D
数据编制篇
2.2
菜单构成
EJM1DC-MB-02P-00 Page 2-7
模式
第
1
阶层
第
2
阶层
第
3
阶层 第
4
阶层
内容
吸嘴
显示可使用的吸嘴的程序库数据。
供料器
显示可装载的供料器的程序库数据。
程序库
粘合剂
显示所使用粘合剂
(
点胶材料
)
的程序库数据。
数据检查
进行生产数据的检查。
基板
基板识别
进行基板识别动作的确认，并进行基板识别坐
标的修正。
元件识别
进行元件识别动作的确认，并进行元件数据的
修正。
元件吸着位置
元件吸着位置进行运转和吸着偏移量的设定。
配置表
托盘吸着位置
进行托盘数据的开始位置和终了位置的示教。
图案属性
不良标记
进行不良标记识别动作的确认和不良标记坐
标的修正。
贴装坐标
为对贴装基板进行贴装状态的确认和贴装偏
差修正等，进行条件的确认。
贴装
贴装点识别
以贴装点为单位，对条件贴装的贴装对象进行
选择。
点胶
点胶坐标
针对点胶基板，确认点胶状态以及点胶位置偏
移修正等所需的条件。
试贴
试贴确认
通过试贴
(
包含识别粘合剂
)
动作，确认点胶状
态，并修改数据。
获取画像
为了确认检查所需的照明条件，使照明发生变
化后，确认画像。
示教
检查
调整照明
变更照明值，一边观察画面一边确认执行检查
的最佳状态。
NPM-D
数据编制篇
2.2
菜单构成
Page 2-8 EJM1DC-MB-02P-00
模式
第
1
阶层
第
2
阶层 第
3
阶层
第
4
阶层
内容
全轴原点复归
进行全轴的原点复归。
轴信息
可确认机器控制的全轴的现在位置和状态。
确认输入
比特显示输入地点。
全体
确认输出
比特显示输出地点。
交换吸嘴
进行吸嘴交换的工作。
检查动作
让吸头运转，检查机器是否正常。
确认真空输出
可确认调整时频繁使用的阀门的状态，并可使
各阀门单独动作。
吸头
确认吸头状态
(
点胶头
)
能够确认温调单元
(
温度
)
和电空调节器
(
压力
)
。
调整宽度
任意调整传送带的宽度。
传送带
搬送基板
进行基板搬送作业。
确认动作
进行机器中设置的供料器的工作确认。
供料器
记忆状态
显示机器中设置的供料器的信息。
托盘
确认动作
进行机器中设置的托盘的工作确认。
确认识别装置
可确认全部的识别处理动作。
照相机状态
显示吸头照相机的状态和各种信息。
LED
状态
显示
LED
照明的状态和各种信息。
吸头照相机
捕捉状態
显示吸头照相机的捕捉状态和各种信息。
切换视野
进行线性照相机的视野状态的确认和切换。
照相机状态
显示线性照相机的状态和各种信息。
线性照相机
LED
状态
显示
LED
照明的状态和各种信息。
照相机功能 显示
3D
传感器的状态和各种信息。
调整
3D
照相机
切换基板状态 显示
3D
传感器的切换基板状态。
NPM-D
数据编制篇
2.2
菜单构成
EJM1DC-MB-02P-00 Page 2-9
模式
第
1
阶层
第
2
阶层
第
3
阶层 第
4
阶层
内容
选项
设定系统动作的全体条件。
动作参数
设定系统动作全体的参数。
信号塔
进行各种情况下的表示灯和报警器的设定。
网络
进行为与
LNB
通讯的设定。
全体
监视器
进行有关监视器的设定。
XY
臂
选项
进行
XY
轴的条件设定。
选项
进行吸头的条件设定。
动作参数
进行吸头的参数设定。
吸头
不良吸头
确认和设定不良吸头的状况。
选项
进行传送带的条件设定。
传送带
动作参数
进行传送带的参数设定。
选项
进行供料器的条件设定。
供料器
动作参数
进行供料器的参数设定。
选项
进行托盘的条件设定。
托盘
动作参数
进行托盘的参数设定。
线性照相机 动作参数
进行线性照相机的参数设定。
设定
高度传感器 动作参数
进行高度传感器的参数设定。
