NPM-D
数据编制篇
3.22
贴装数据
Page 3-50 EJM1DC-MB-03P-00
3.22
贴装数据

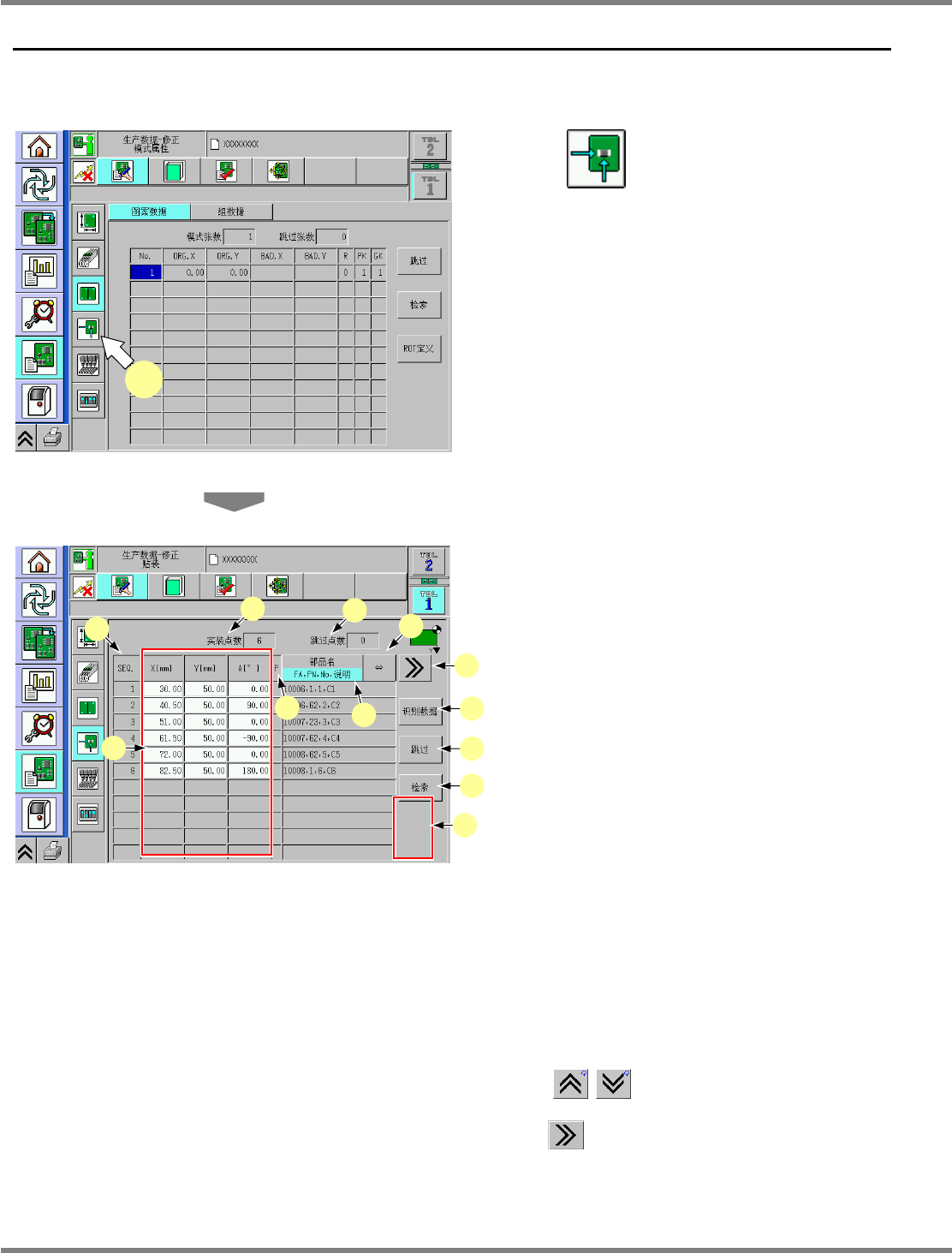

对贴装数据进行确认和修正。
1
按
。
a. ‘
实装点数
’
显示贴装点数的总数。
b. ‘
跳过点数
’
显示跳过设定的总数。
c. ‘SEQ.’
显示贴装点的序列编号。
d. ‘X[mm]’
、
‘Y[mm]’
、
‘A[deg]’
显示贴装点的坐标。
e. ‘P’
显示贴装点的优先顺序。
显示方式
:
标准为空白，优先度高为
H
，优
先度低为
L
。
f. [
部品名
/FA
，
PN
，
No
，说明
]
切换
‘
部品名
’
和
‘FA
、
PN
、
No
、说明
’ (
送料器
地址、部品
No
、序列
No
、说明
)
的显示。
g. [
⇔
]
一个画面上显示不了部品名时，会滚动显示
部品名。
h. [
识别数据
]
显示贴装点数据画面。
i. [
跳过
]
实施跳过的设定
/
解除。
j. [
检索
]
可进行通过
SEQ
、坐标、说明各项目的检索。
k.
使一览表往上下滚动。
l.
使一览表向右滚动。
DataModifyPatternAttribute-01C02
1
DataModifyMount-01C04
k
c
g
d
h
i
j
l
a
b
e
f
NPM-D
数据编制篇
3.22
贴装数据
EJM1DC-MB-03P-00 Page 3-51
贴装点识别数据

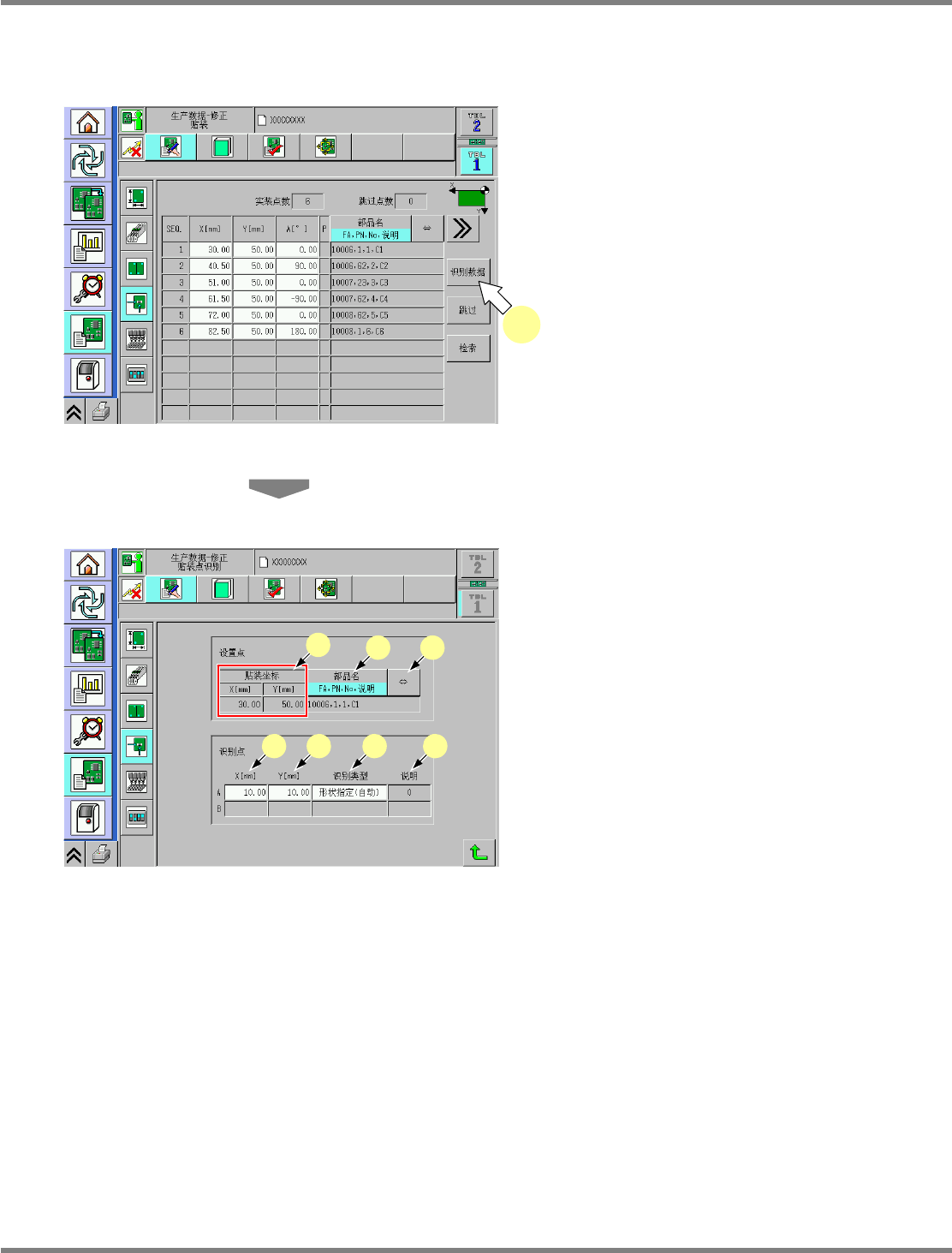

对贴装坐标进行贴装点识别坐标的数据输入和修正。
1
按
[
识别数据
]
。
a. ‘
贴装坐标
’
显示识别对象贴装点的坐标。
b. [
部品名
/FA
，
PN
，
No
，说明
]
切换成为识别对象的贴装点的
‘
部品名
’
或
‘FA
、
PN
、
No
、说 明
’ (
送料器地址、部品
No
、
序列
No
、说明
)
的显示。
c. [
⇔
]
一个画面上显示不了部品名时，会滚动显示
部品名。
d. ‘X[mm]’
显示每个识别点的
X
坐标。
e. ‘Y[mm]’
显示每个识别点的
Y
坐标。
f. ‘
识别类型
’
显示识别类型。
g. ‘
说明
’
显示识别点的说明。
DataModifyMountRecog-01C03
a
b c
d e f
g
DataModifyMount-01C04
1
NPM-D
数据编制篇
3.22
贴装数据
Page 3-52 EJM1DC-MB-03P-00

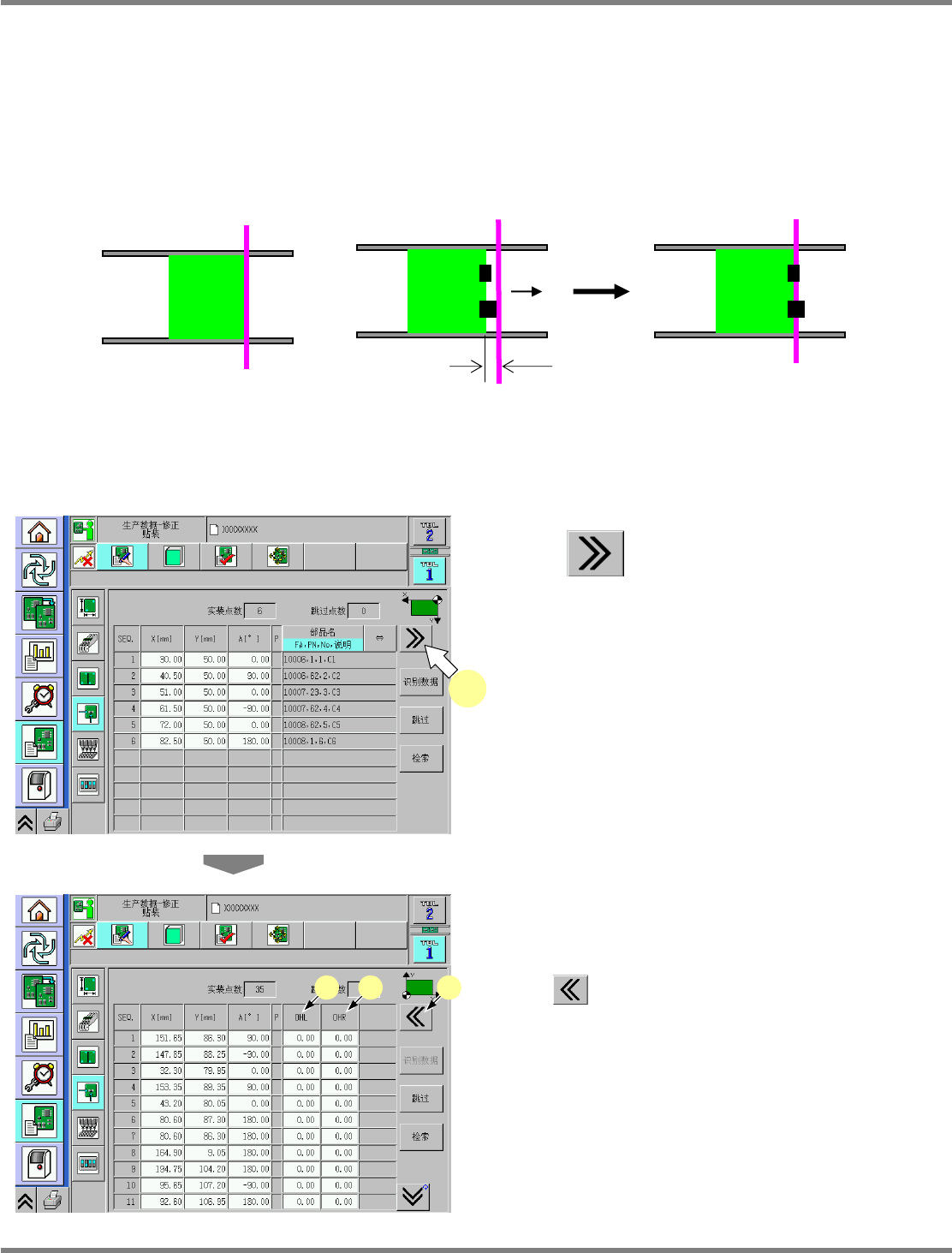

如果贴装完毕元件超出了基板端面
如果贴装完毕元件超出了基板端面，设备会将贴装完毕元件的端面视为基板端面，因此不能正确定位基板，
并会导致基板识别错误的发生。
因此，需要设定贴装完毕元件的超出长度，并使基板以低速移动所设定的长度，这样即可以以正确的基板
端面来定位。
【通常】
以基板端面为基准而定位
【如果贴装完毕元件超出了基板端面】
使基板以低速移动，并以基板端面为基准来定位
请设定超出的长度。
输入贴装点的基板端面超出量后加以修正。在没有超出的情形下，无需输入。
1
按 。
a. [OHL]
显示贴装点的基板左端超出量。
b. [OHR]
显示贴装点的基板右端超出量。
c.
使一览表向左滚动。
DataModifyMount-01C04
1
DataModifyMountOH-01C00
a b c
