NPM-D 数据编制篇 5.8 吸头各角度偏移量 Page 5-20 EJM1DC-MB-05P-00 5.8 吸头各角度偏移量 确认吸头各角度偏移量。 在照相机角度示教中设定。  2 吸嘴吸头 1 按 [ 各角度偏移量 ] 。 a. ‘X[mm]’ 显示各角度 (0 ° 、 45 ° 、 90 ° 、 135 ° 、 180 ° 、 225 ° 、 270 ° 、 315 ° ) 的偏移量的 X 坐标。 ( 单位 : mm) b. …

100%1 / 274
NPM-D
数据编制篇
5.7
吸头回转中心
EJM1DC-MB-05P-00 Page 5-19
点胶头
1
按
[
旋转中心
]
。
a. ‘X [mm]’
显示回转中心
X
值。
b. ‘Y [mm]’
显示回转中心
Y
值。
c. [
点胶
]
显示贴装头点胶时，与旋转中心相关的参数。
d. [
计测
]
显示对每个吸嘴所计测的、与旋转中心相关
的参数。
DispenseUnitParamHeadRotateCenter-02C00
1
a b
c
d
NPM-D
数据编制篇

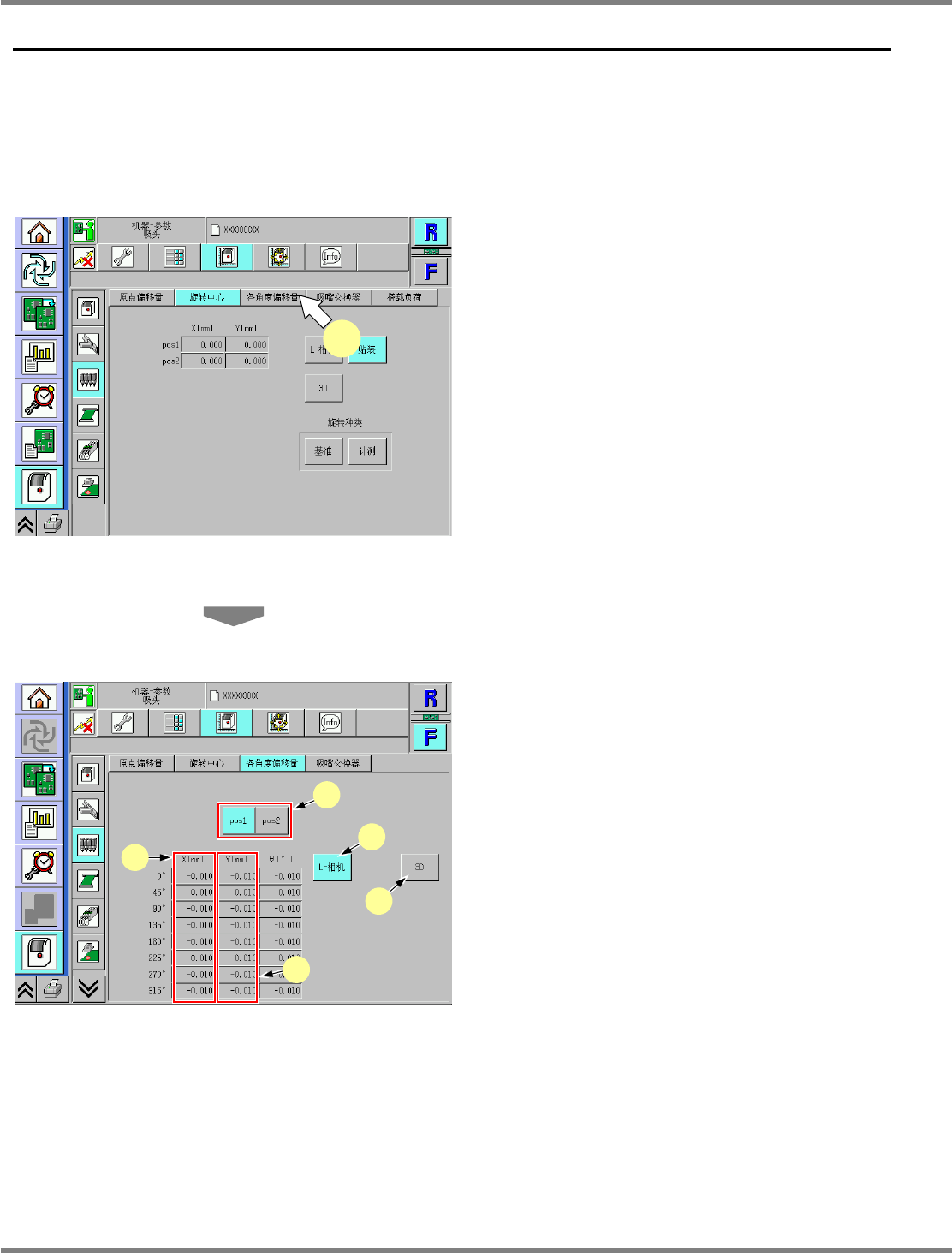

5.8
吸头各角度偏移量
Page 5-20 EJM1DC-MB-05P-00
5.8
吸头各角度偏移量
确认吸头各角度偏移量。
在照相机角度示教中设定。
2
吸嘴吸头
1
按
[
各角度偏移量
]
。
a. ‘X[mm]’
显示各角度
(0
°
、
45
°
、
90
°
、
135
°
、
180
°
、
225
°
、
270
°
、
315
°
)
的偏移量的
X
坐标。
(
单位
: mm)
b. ‘Y[mm]’
显示各角度
(0
°
、
45
°
、
90
°
、
135
°
、
180
°
、
225
°
、
270
°
、
315
°
)
的偏移量的
Y
坐标。
(
单位
: mm)
c. [L-
相机
]
显示线性照相机各角度的偏移量数据。
d. [3D]
显示
3D
照相机各角度的偏移量数据。
e. [pos1], [pos2]
显示吸嘴
pos1, pos2
对应的各角度的偏移量
数据。
UnitParamHeadRotateCenter-03C02
1
UnitParamHeadEachAngle-03C05
e
b
a
d
c
NPM-D
数据编制篇
5.8
吸头各角度偏移量
EJM1DC-MB-05P-00 Page 5-21

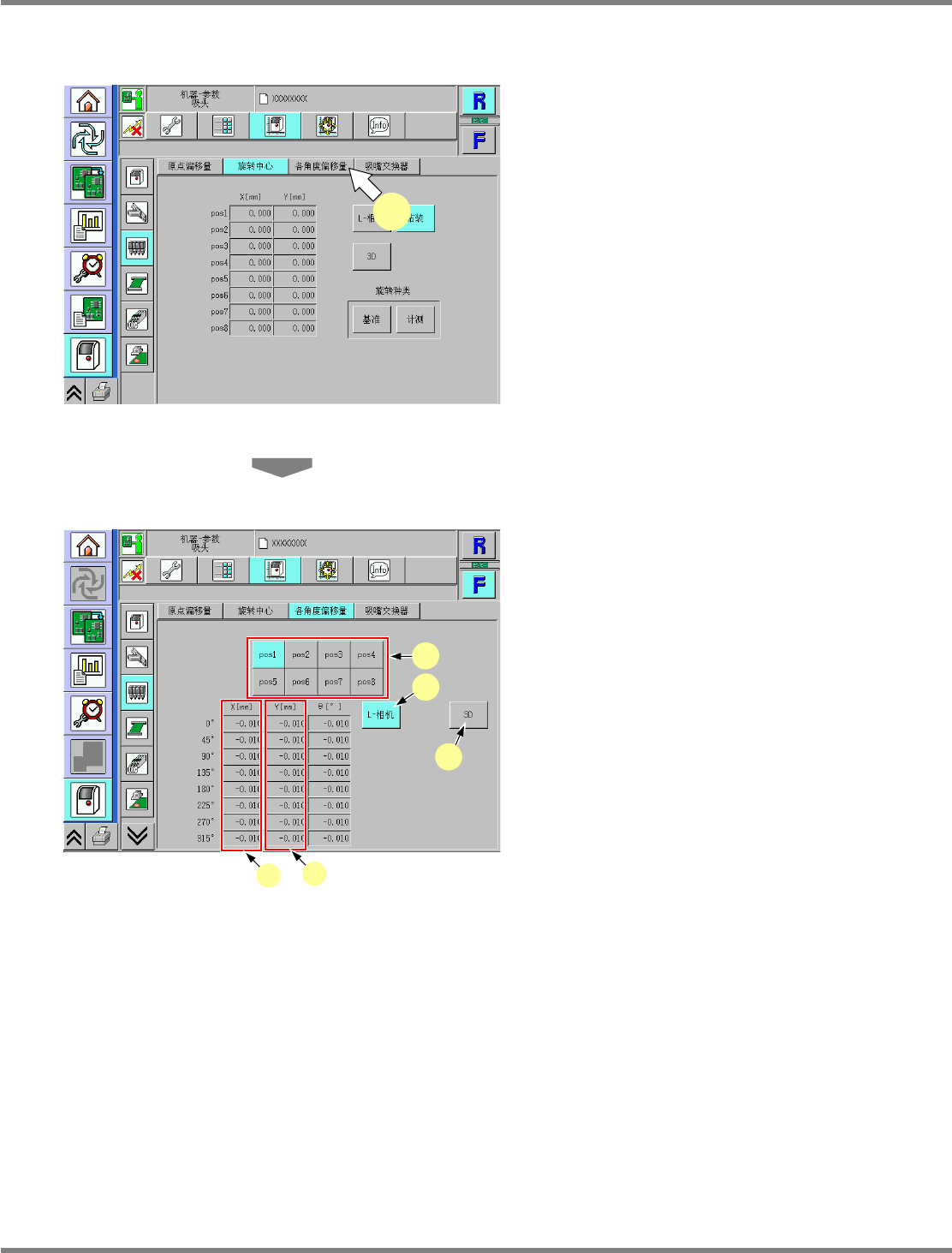

8
吸嘴吸头
1
按
[
各角度偏移量
]
。
a. ‘X[mm]’
显示各角度
(0
°
、
45
°
、
90
°
、
135
°
、
180
°
、
225
°
、
270
°
、
315
°
)
的偏移量的
X
坐标。
(
单位
: mm)
b. ‘Y[mm]’
显示各角度
(0
°
、
45
°
、
90
°
、
135
°
、
180
°
、
225
°
、
270
°
、
315
°
)
的偏移量的
Y
坐标。
(
单位
: mm)
c. [L-
相机
]
显示线性照相机各角度的偏移量数据。
d. [3D]
显示
3D
照相机各角度的偏移量数据。
e. [pos1] ~ [pos8]
显示吸嘴
pos1 ~ pos8
对应的各角度的偏移
量数据。
UnitParamHeadRotateCenter-02C02
1
UnitParamHeadEachAngle-02C05
e
b
a
c
d
