NPM-D 数据编制篇 3.10 元件形状 Page 3-18 EJM1DC-MB-03P-00 引线的情况下 a. ‘ 引线数量 ’ 显示引线条数上、右、下或左的边。 b. ‘ 引线长 ’ 显示上、右、下或左边的引线长度。 c. ‘ 引线宽度 ’ 显示上、右、下或左边的引线宽度。 d. ‘ 引线间距 ’ 显示引线间距上、右、下或左的边。 e. [ 引线缺 ] 转换到 < 缺少引线 > 的画面。 BGA 的情况下 a…
NPM-D
数据编制篇
3.10
元件形状
EJM1DC-MB-03P-00 Page 3-17
3.10
元件形状
对在各供料器地址登记的元件进行元件形状的数据输入和修正。
请把光标移动到要变更数据的位置，然后输入数值。
点胶数据只供参考。
1
按
[
元件形状
]
。
角芯片的情况下
a. ‘ADR’
显示元件的地址。
为点胶头时，将显示
‘No.’
。
显示部品表的号码。
b. ‘
部品名
’
显示部品的名称。
c. ‘
形状
’
显示元件的形状。
d. ‘
元件尺寸
’
显示元件长、宽、高的方向尺寸。
e. ‘
最大尺寸
’
显示元件长、宽方向的最大尺寸。
f. ‘
电极长度
’
显示上、右、下或左的电极长度。
g. ‘
电极宽度
’
显示上、右、下或左的电极宽度。
h. [
详细
]
转换到
<
部品形状
_
详细
>
画面。
i. [
识别选项
]
转换到
<
元件形状
_
识别选项
>
画面。
DataModifyArrangFeeder-01C04
1
DataModifyPartShape-05C00
h
a
g
e
f
c
b
d
i
NPM-D
数据编制篇
3.10
元件形状
Page 3-18 EJM1DC-MB-03P-00
引线的情况下
a. ‘
引线数量
’
显示引线条数上、右、下或左的边。
b. ‘
引线长
’
显示上、右、下或左边的引线长度。
c. ‘
引线宽度
’
显示上、右、下或左边的引线宽度。
d. ‘
引线间距
’
显示引线间距上、右、下或左的边。
e. [
引线缺
]
转换到
<
缺少引线
>
的画面。
BGA
的情况下
a. ‘
球数
’
在部品中显示
X
、
Y
方向的球数。
b. ‘
球间距
’
显示
X
、
Y
方向球的间距。
c. ‘
球径
’
显示元件的球直径。
d. [
球型引脚缺
]
转换到
<
缺少球
>
的画面。
异形的情形下
a. [
形状选项
]
转换到
<
形状选项
>
画面。
DataModifyPartShape-01C03
e
d
c
b
a
DataModifyPartShape-03C03
d
c
b
a
DataModifyPartShape-04C03
a
NPM-D
数据编制篇
3.10
元件形状
EJM1DC-MB-03P-00 Page 3-19

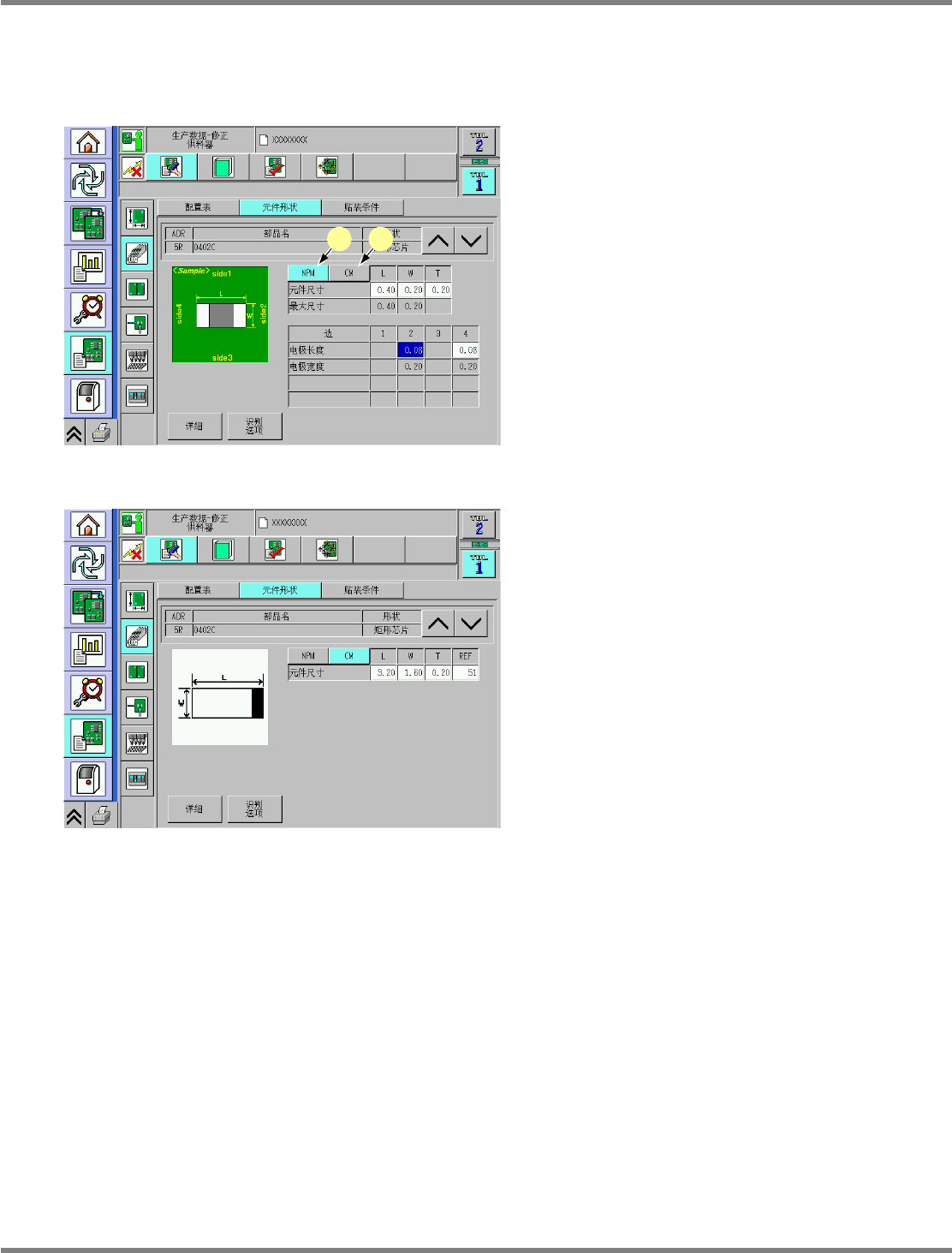

显示方法的切换
在
DGS
编制数据时，如果设定了使用
CM
的
REF
，那么能够切换
NPM / CM
的显示方式。
以
NPM
方式显示时
a. [NPM]
显示
NPM
方式画面。
b. [CM]
显示
CM
方式画面。
以
CM
方式显示时
DataModifyPartShape-06C00
DataModifyPartShape-05C00
a b
