NPM-D
数据编制篇
6.1
装置设定
Page 6-12 EJM1DC-MB-06P-00
托盘
种类
项目名称
内容
初始值
设定范围
机器
托盘吸着调节量
从托盘上吸着时，将该吸着调节量计算进
去，并吸附。
0.5
−
2.0 ~ 2.0
线性照相机
种类
项目名称
内容
初始值
设定范围
判定
认识
OK
率
[%]
判定识别结果良否的判定值。
识别结果
ANS
低于此值时，就会出现识别
错误。
85 0 ~ 100
转印
种类
项目名称
内容
初始值
设定范围
时间
膜厚形成保持时间
[s]
转印装置的膜厚形成保持时间
30 0 ~ 600
时间
转印材料溢出检测无效时
间
[s] (F)
设定自动供给装置供给转印材料的时间。
0.5 0 ~ 5
时间
转印材料溢出检测无效时
间
[s] (R)
设定自动供给装置供给转印材料的时间。
0.5 0 ~ 5
高度传感器
种类
项目名称
内容
初始值
设定范围
判定
基板弯曲倾斜容许值
[%]
在测量基板的弯曲之际，如果通过测量高度
所得的倾斜超出了这个设定值，将会发出暂
时停止错误。
0.5 0.0 ~ 10.0
判定
局域高度结果范围容许值
[mm]
在多个部位的局域测量了高度之际，如果最
小值和最大值的范围超出了这个设定值，将
会发出暂时停止错误。
0.5 0.1 ~ 2.0
NPM-D
数据编制篇
6.1
装置设定
EJM1DC-MB-06P-00 Page 6-13
6.1.3
信号塔
进行各种情况的表示灯和报警器设定。
分别显示机器状态参数、生产状态参数、错误状态
(
单一停止
)
参数、错误状态
(
立即停止
)
参数。
变更设定时，请选择任意状况的想变更的项目，然后按
[
变更
]
。
机器状态
a. ‘No’
显示序列编号。
b. ‘
状况
’
显示设定信号塔的状况。
c. ‘
红
’
显示信号塔的红色灯的状态。
d. ‘
黄
’
显示信号塔的黄色灯的状态。
e. ‘
绿
’
显示信号塔的绿色灯的状态。
f. ‘
报警器
’
显示信号塔的报警器的状态。
g. [
机器状态
]
显示有关机器状态的信号塔状态的一览表。
生产状态
h. [
生产状态
]
显示有关生产中状态的信号塔状态的一览。
i. [
复位
]
初始化到弊公司标准规格。
j. [
部品用完
]
显示部品用完的信息。
k.
将一览滚动到上一页或下一页。

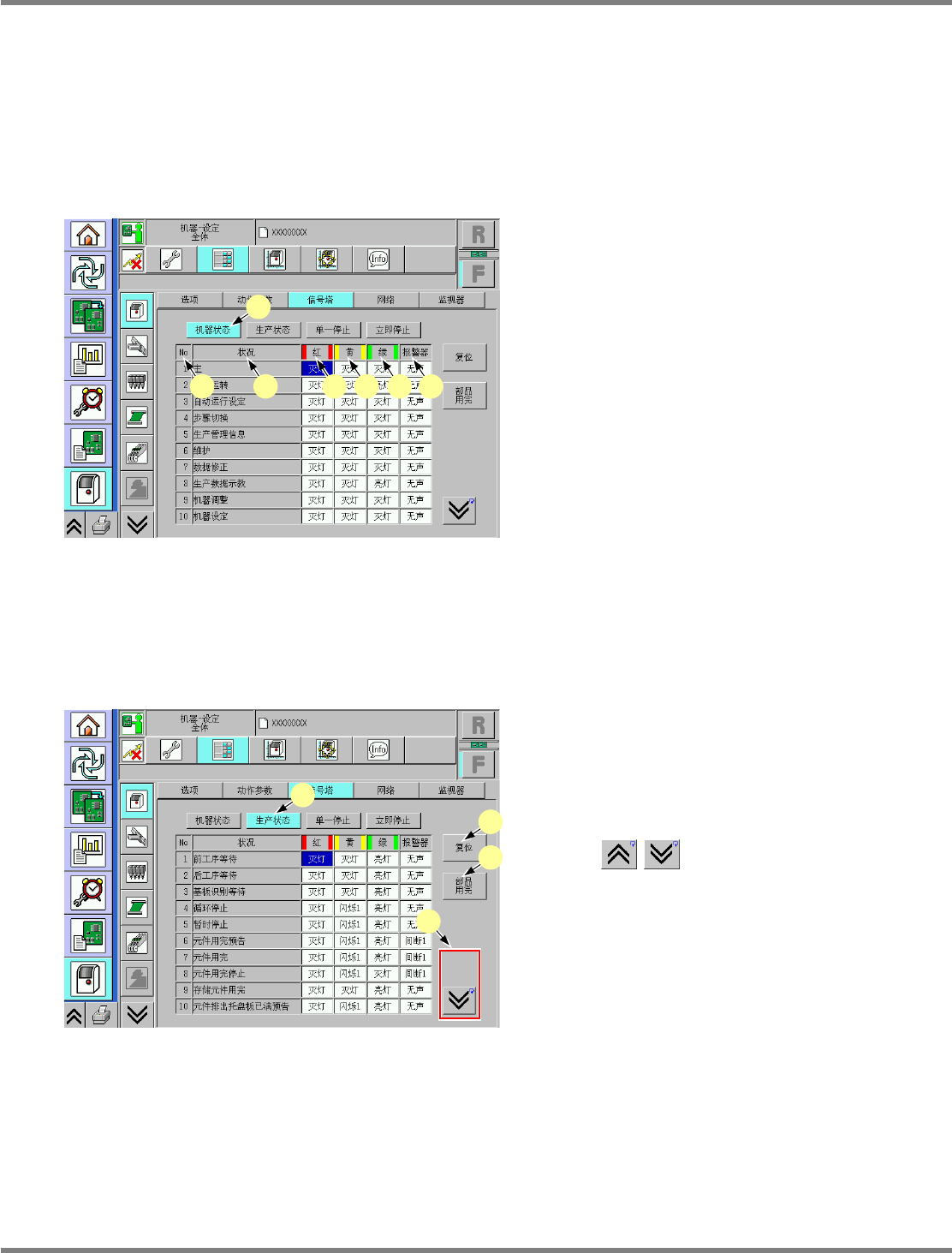

UnitSetSignalTower-01C03
a
g
b c d e f
UnitSetSignalTower-02C03
h
i
k
j
NPM-D
数据编制篇
6.1
装置设定
Page 6-14 EJM1DC-MB-06P-00
单一停止
l. [
单一停止
]
显示因单一停止而出现错误状态的相关信号
塔状态一览。
紧急停止
m. [
立即停止
]
显示因立即停止而出现错误状态的相关信号
塔状态一览。
元件用完
n. ‘
照明
’
显示工作台照明的状态。
o. [ESC]
关闭工作台照明状况显示窗口，回到信号塔
画面。

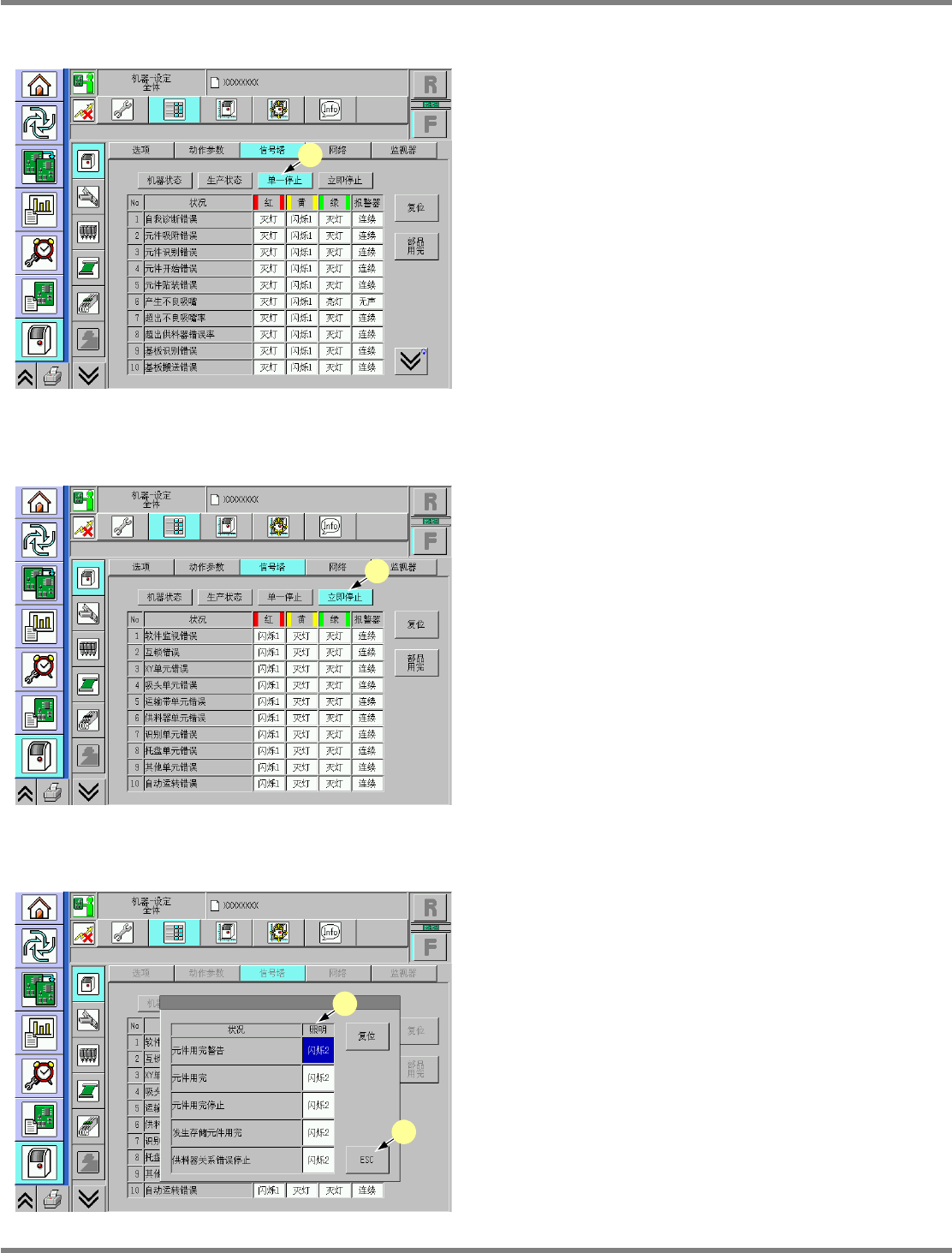

UnitSetSignalTower-03C03
l
UnitSetSignalTower-04C03
m
UnitSetSignalTower-05C01
n
o
