NPM-D 数据编制篇 5.7 吸头回转中心 EJM1DC-MB-05P-00 Page 5-17 12 吸嘴吸头 1 按 [ 旋转中心 ] 。 a. ‘X[mm]’ 显示回转中心 X 值。 b. ‘Y[mm]’ 显示回转中心 Y 值。 c. [ 贴装 ] 显示有关吸头贴装时的回转中心的参 数。 d. [L- 相机 ] 显示有关线性照相机进行元件识别时 的吸头 回转中心的参数。 e. [ 计测 ] 显示有关经时变化补正时的回转中心 …

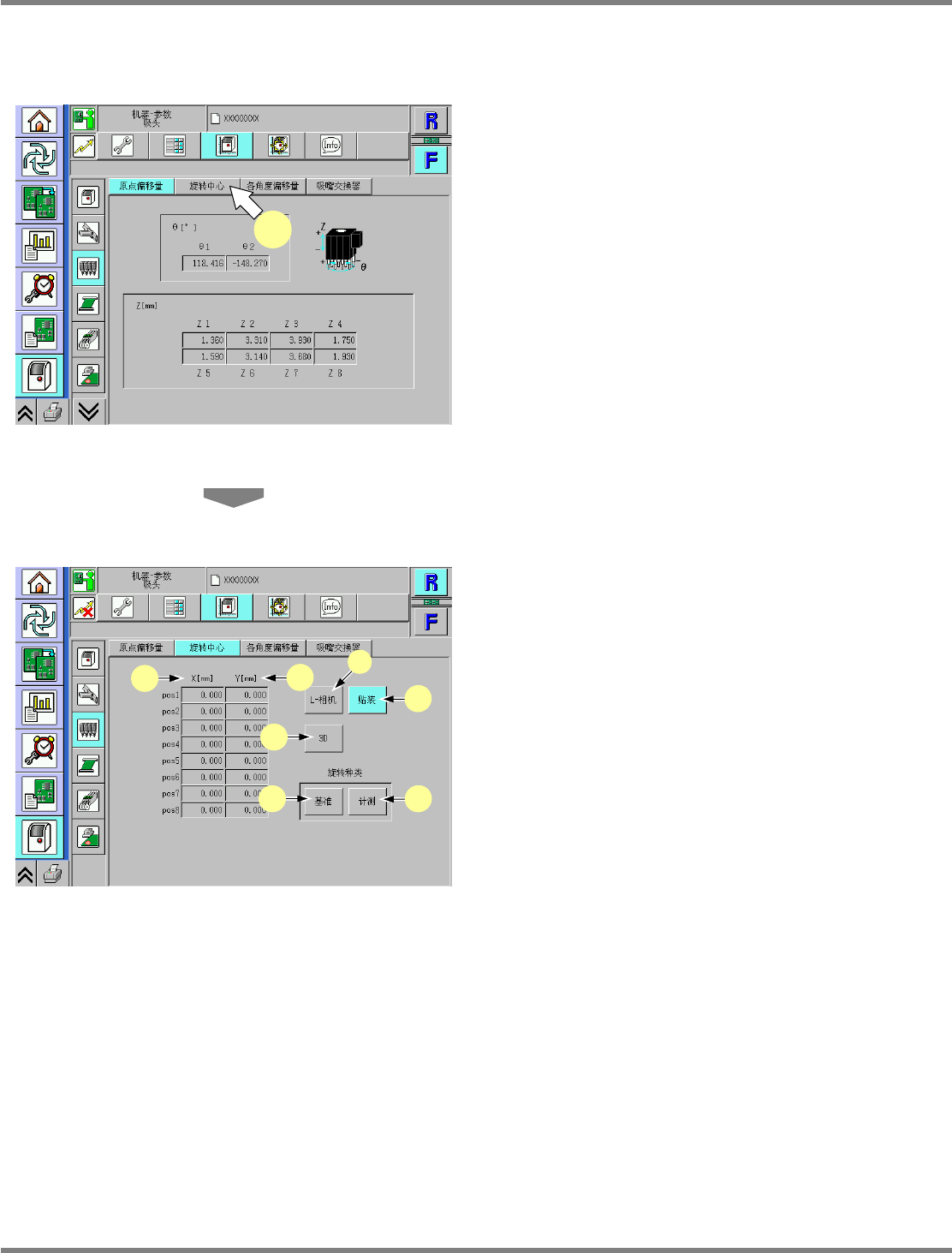

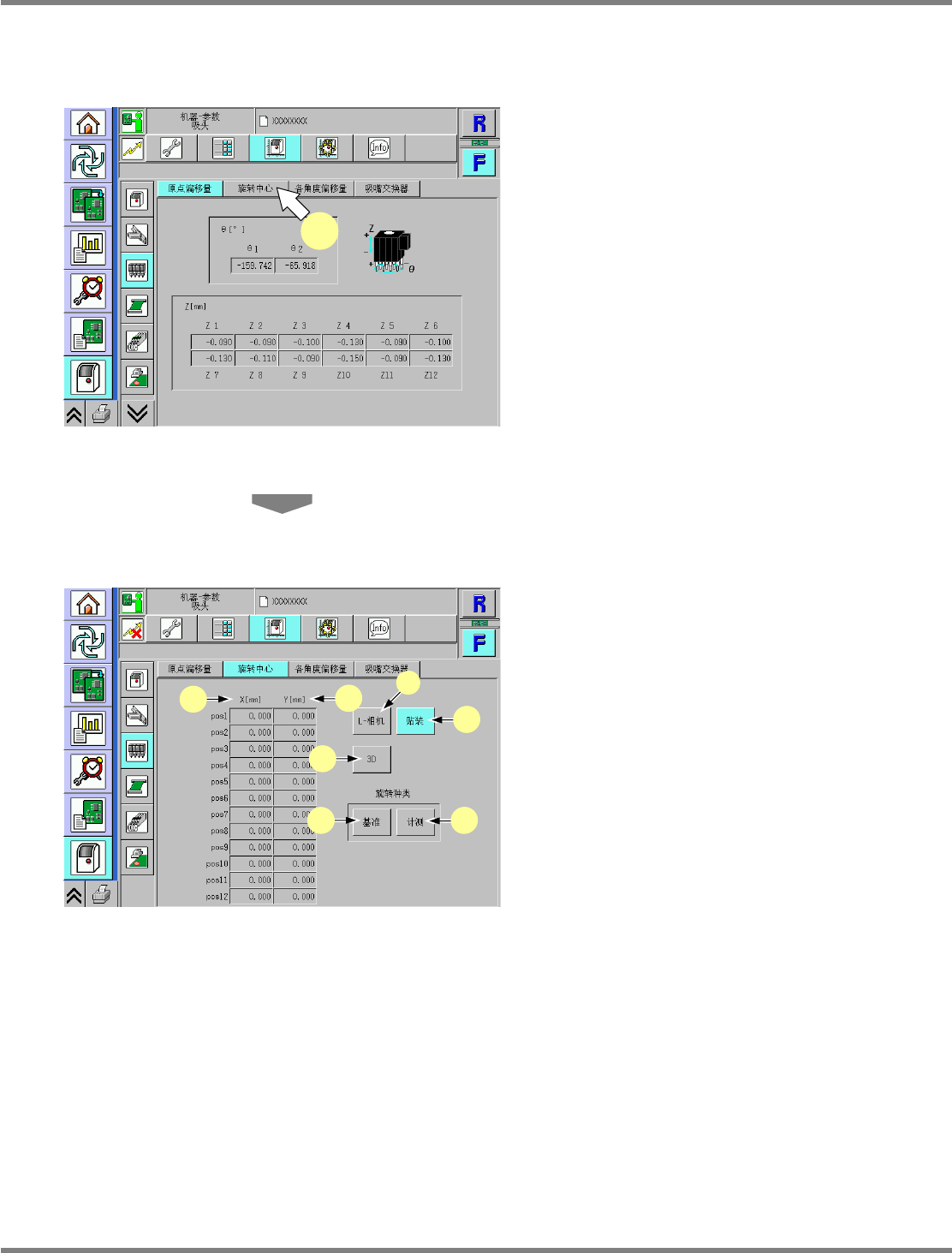

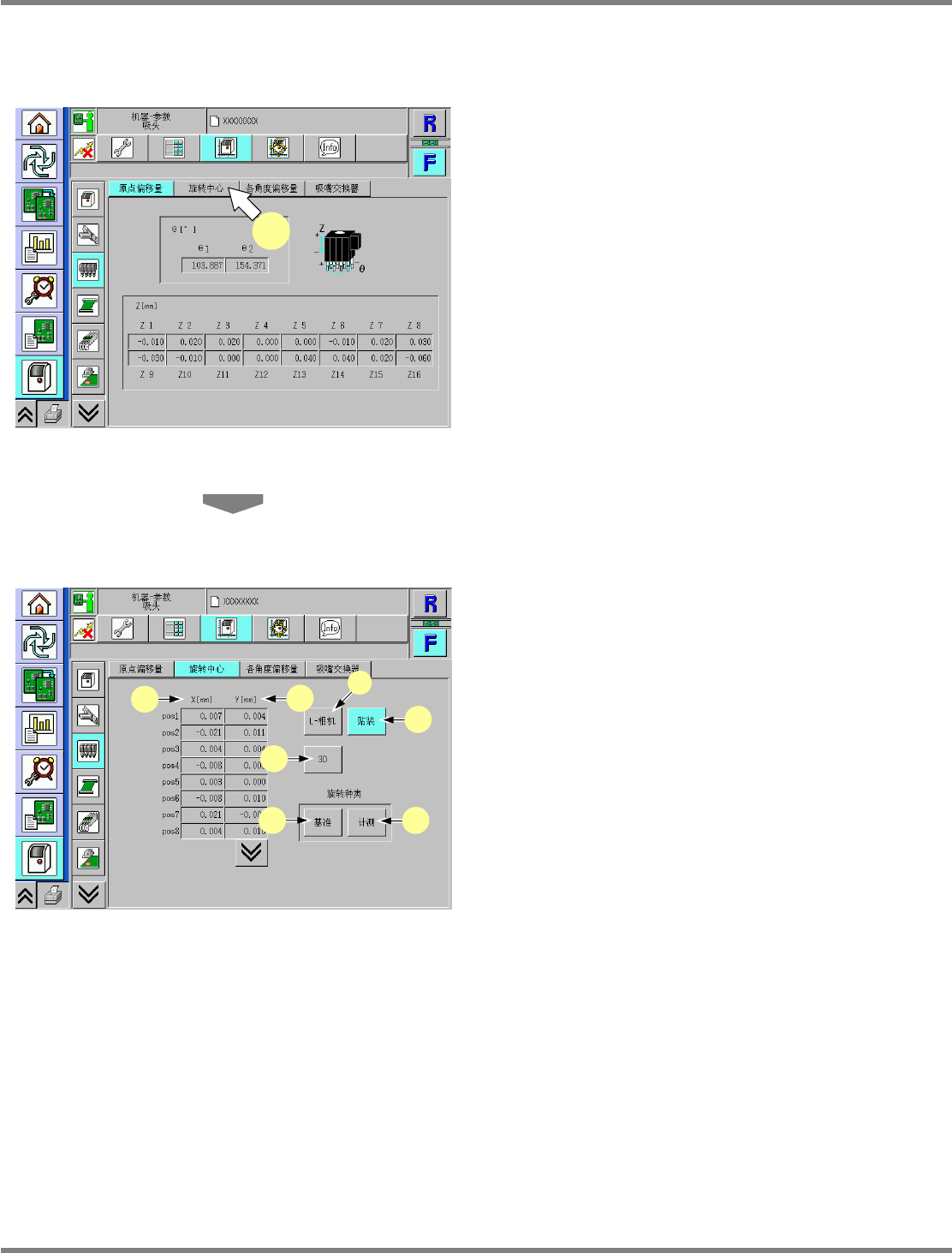

NPM-D
数据编制篇
5.7
吸头回转中心
Page 5-16 EJM1DC-MB-05P-00
8
吸嘴吸头
1
按
[
旋转中心
]
。
a. ‘X[mm]’
显示回转中心
X
值。
b. ‘Y[mm]’
显示回转中心
Y
值。
c. [
贴装
]
显示有关吸头贴装时的回转中心的参数。
d. [L-
相机
]
显示有关线性照相机进行元件识别时的吸头
回转中心的参数。
e. [
计测
]
显示有关经时变化补正时的回转中心基准值
的参数。
f. [
基准
]
显示有关经时变化补正时的回转中心基准值
的参数。
g. [3D]
显示用
3D
照相机进行元件识别时的关于吸
头旋转中心的参数。
UnitParamHeadPrigin-01C01
1
UnitParamHeadRotateCenter-02C02
d
c
f
a
b
e
g
NPM-D
数据编制篇
5.7
吸头回转中心
EJM1DC-MB-05P-00 Page 5-17
12
吸嘴吸头
1
按
[
旋转中心
]
。
a. ‘X[mm]’
显示回转中心
X
值。
b. ‘Y[mm]’
显示回转中心
Y
值。
c. [
贴装
]
显示有关吸头贴装时的回转中心的参数。
d. [L-
相机
]
显示有关线性照相机进行元件识别时的吸头
回转中心的参数。
e. [
计测
]
显示有关经时变化补正时的回转中心基准值
的参数。
f. [
基准
]
显示有关经时变化补正时的回转中心基准值
的参数。
g. [3D]
未使用。
UnitParamHeadPrigin-02C01
1
UnitParamHeadRotateCenter-01C02
d
c
f
a
b
e
g
NPM-D
数据编制篇
5.7
吸头回转中心
Page 5-18 EJM1DC-MB-05P-00
16
吸嘴吸头
1
按
[
旋转中心
]
。
a. ‘X[mm]’
显示回转中心
X
值。
b. ‘Y[mm]’
显示回转中心
Y
值。
c. [
贴装
]
显示有关吸头贴装时的回转中心的参数。
d. [L-
相机
]
显示有关线性照相机进行元件识别时的吸头
回转中心的参数。
e. [
计测
]
显示有关经时变化补正时的回转中心基准值
的参数。
f. [
基准
]
显示有关经时变化补正时的回转中心基准值
的参数。
g. [3D]
未使用。
UnitParamHeadOrigin-05C00
1
UnitParamHeadRotateCenter-04C02
d
c
f
a
b
e
g
