NPM-D 数据编制篇 1.4 彩色接触面板 EJM1DC-MB-01P-00 Page 1-11 显示切换开关 A) 显示模式的切换 1 按 [ 部品名 ] 或者 [FA,BL,No, 说明 ] 。 • 每按一次，反转显示进行上下移动， 模式将被 切换。 ∗ 反转显示的是所选择的显示模式。 工作台·桌子切换开关 要进行与搬送流程和生产数据无关的 本机调整时，显示 “A) 本机上的工作台切换 ” 。此时，图标变成 F/R 的 切…
NPM-D
数据编制篇
1.4
彩色接触面板
Page 1-10 EJM1DC-MB-01P-00

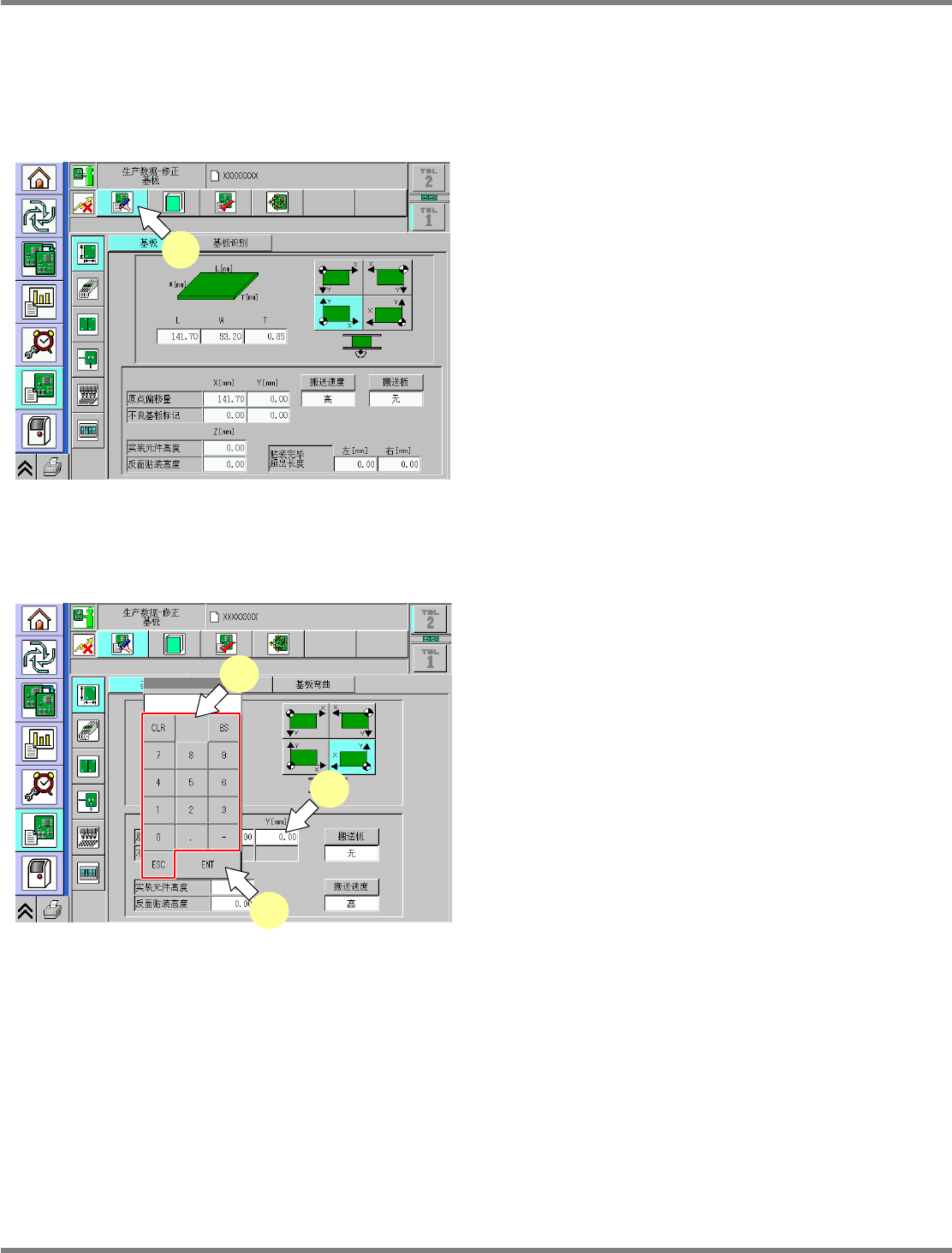

1.4.4
开关的种类与操作方法
轻按画面上显示的开关，即可进行大部分的运转操作。
选择开关
A)
项目的选择
1
用手指按下要选择的项目。
•
显示所选项目的画面。
∗
主菜单的图标也为选择开关。
输入开关
A)
数值的输入
1
指定数据输入项目。
(
有多个输入项目时
)
•
所指定的项目变为闪烁或反转显示。
2
用数字键输入数值。
•
所输入的数值在数值显示窗口显示。
∗
按错时，请按
[BS]
重新再做。
∗
若要取消数值输入，请按
[ESC]
。
3
按
[ENT]
。
•
在指定的项目中显示所输入的数值，并将会设
定。
DataModifyPCB-01C05
1
DataModifyPCB-02J00
1
2
3
NPM-D
数据编制篇
1.4
彩色接触面板
EJM1DC-MB-01P-00 Page 1-11

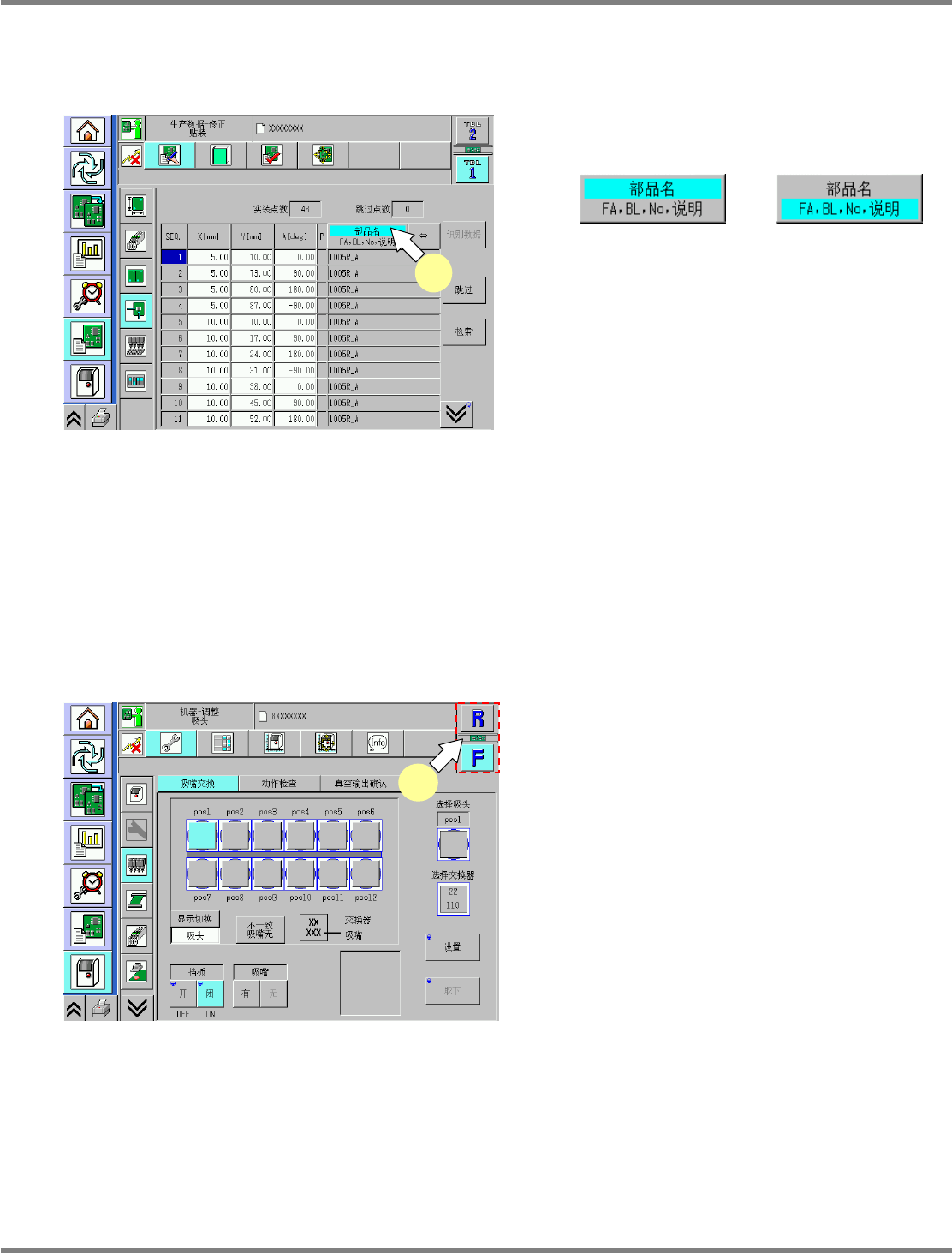

显示切换开关
A)
显示模式的切换
1
按
[
部品名
]
或者
[FA,BL,No,
说明
]
。
•
每按一次，反转显示进行上下移动，模式将被
切换。
∗
反转显示的是所选择的显示模式。
工作台·桌子切换开关
要进行与搬送流程和生产数据无关的本机调整时，显示
“A)
本机上的工作台切换
”
。此时，图标变成
F/R
的
切换图标。
另外，依存于生产数据的画面按照搬送流程从上至下的顺序被赋予了编号，则显示
“B)
生产线上的桌子切换
”
。
此时，图标变成生产线上的工作台
No.
的图标。
A)
本机上的工作台切换
1
按下该开关就会切换显示工作台。
∗
画面为
12
吸嘴头。
∗
反转显示的是所选择的工作台。
DataModifyMount-01C01
1
UnitAdjustHeadNozzleChange-03C04
1
NPM-D
数据编制篇
1.4
彩色接触面板
Page 1-12 EJM1DC-MB-01P-00

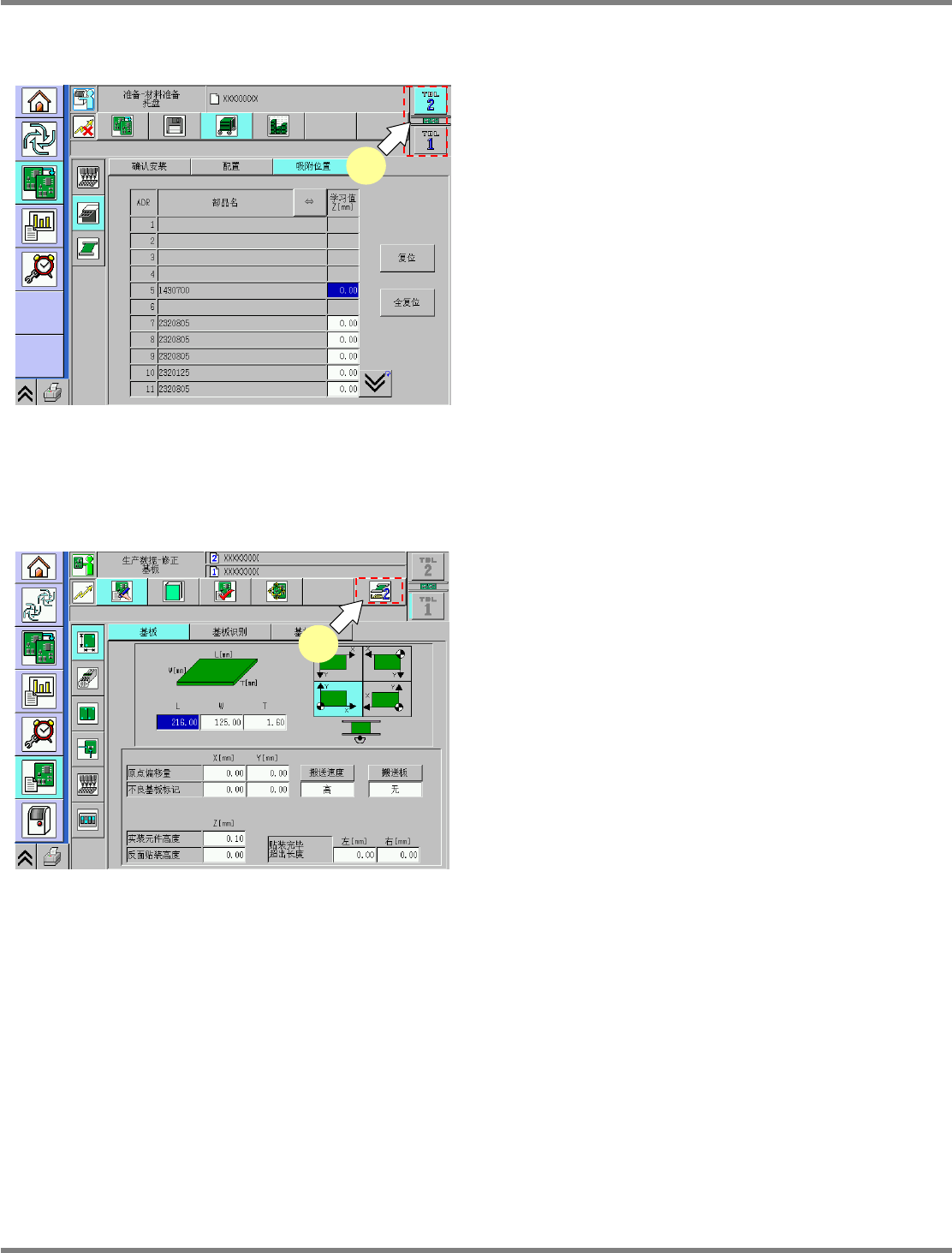

B)
生产线上的桌子切换
1
按
[
工作台
No.]
。
•
每按一次按钮，将会切换按钮下面的数字。该
号码与工作台号码相对应。
•
反转显示的是所按下之处的工作台
No.
。
∗
工作台
No.
根据流程方向有所不同。
轨道选择开关
(
双轨模式的情况下
)
若要显示各轨道的信息
(
如
:
生产数据的修正、参照等
)
，则按下轨道选择开关，切换轨道显示。
1
若按此处，则切换轨道显示。
•
每按一次，将会切换按钮的显示。
•
在按钮上显示出所选择的轨道及该轨道的相关
信息。
∗
因供料器和吸嘴相关生产数据没有按轨道划
分，所以修正或参照各轨道数据时也不会按轨
道分开进行。
(
轨道选择开关处于不能按下的状
态
)
ChangeTrayPickupData-01C00
1
DualDataModifyPCB-01C05
1
