NPM-D 数据编制篇 3.23 点胶数据 ( 点胶头 ) Page 3-54 EJM1DC-MB-03P-00  局域高度计测数据 在这里，输入并修改与点胶坐标相应 的局域高度计测数据。 1 按 [ 局域高度计测数据 ] 。 a. ‘ 涂布坐标 ’ 显示局域高度计测对象的涂布点的坐 标。 b. [ 部品名 /PL,PN,BC,DC, 说明 ] 切换显示 ‘ 部品名 ’ 和 ‘PL,PN,BC,DC, 说明 ’ ( 相 链接的部品一览…

100%1 / 274
NPM-D
数据编制篇
3.23
点胶数据
(
点胶头
)
EJM1DC-MB-03P-00 Page 3-53
3.23
点胶数据
(
点胶头
)
对点胶头数据进行确认和修正。
1
按
。
a. ‘
涂布点数
’
显示点胶点数的总数。
b. ‘
跳过点数
’
显示跳过设定的总数。
c. ‘SEQ.’
显示点胶顺序的号码。
d. ‘X[mm]’
、
‘Y[mm]’
、
‘A[
°
]’
显示点胶点的坐标。
e ‘P’
显示点胶点的优先顺序。
在点胶后进行贴装时，为空白。
交替进行点胶和贴装动作时，将会显示存在
优先度的
L
。
f. [
部品名
/PL,PN,BC,DC,
说明
]
切换
‘
部品名
’
和
‘PL
、
PN
、
BC
、
DC
、说 明
’ (
被
链接的部品表的零件表号码、点胶点数据的
图案识别号码、点胶点数据的点胶条件、被
链接的零件数据的多点、描画的点数
(
多点、
描画无效时为
0)
、说明
)
的显示。
g. [
⇔
]
一个画面上显示不了部品名时，会滚动显示
部品名。
h.
坐标基准位图显示
显示坐标基准的位图坐标。
i. [
跳过
]
实施跳过的设定
/
解除。
j. [
检索
]
可进行通过
SEQ
、坐标、说明各项目的检索。
k.
使一览表往上下滚动。
l. [
局域高度计测数据
]
显示局域高度计测数据画面。
只有在设定了局域高度计测数据之际，能够
切换。
DataModifyDispenserData-01C02
1
DataModifyDispenserData-01C02
h
i
j
k
a b
c
e
f
g
d
l
NPM-D
数据编制篇
3.23
点胶数据
(
点胶头
)
Page 3-54 EJM1DC-MB-03P-00

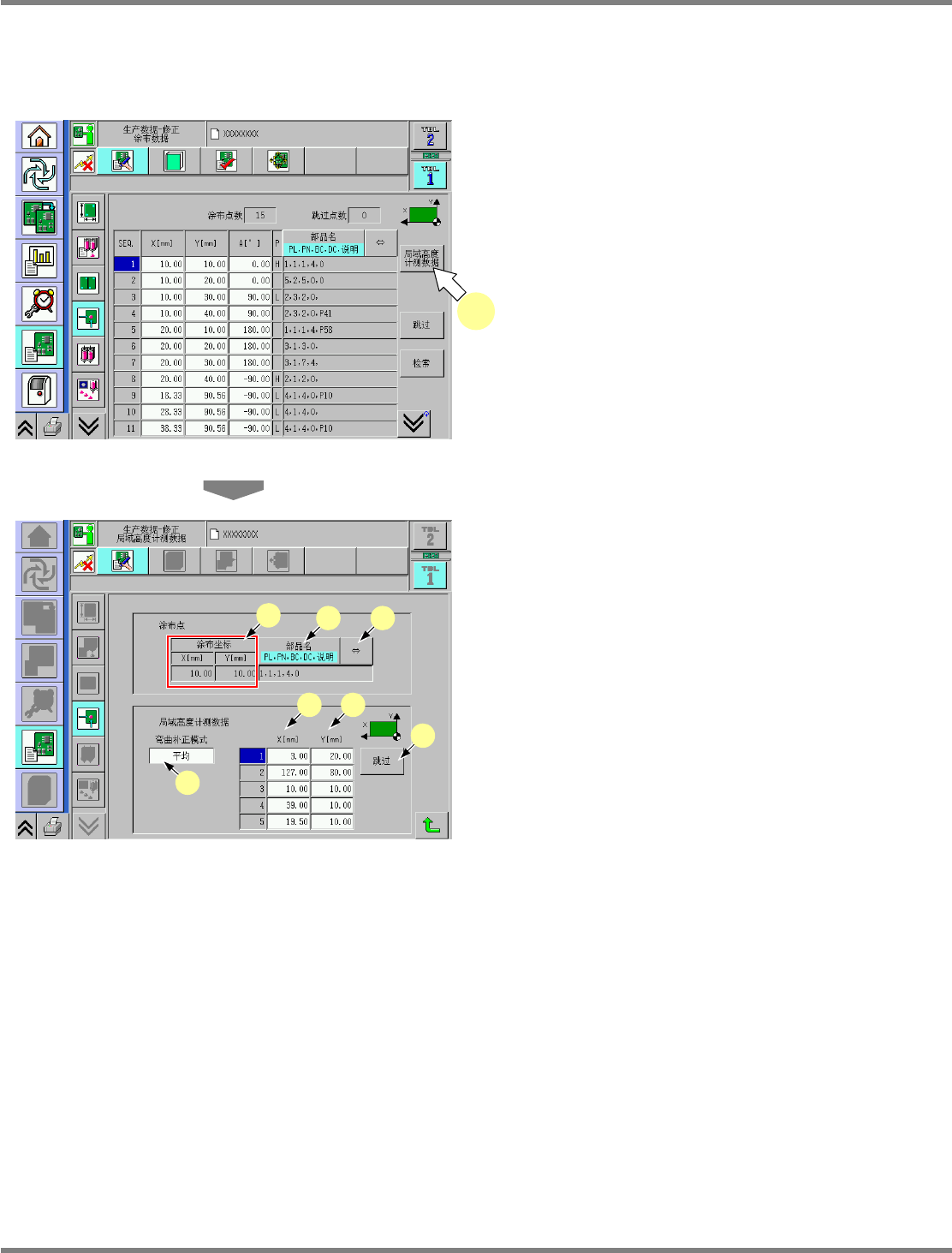

局域高度计测数据
在这里，输入并修改与点胶坐标相应的局域高度计测数据。
1
按
[
局域高度计测数据
]
。
a. ‘
涂布坐标
’
显示局域高度计测对象的涂布点的坐标。
b. [
部品名
/PL,PN,BC,DC,
说明
]
切换显示
‘
部品名
’
和
‘PL,PN,BC,DC,
说明
’ (
相
链接的部品一览表的零件编号、涂布点数据
的模块识别编号、涂布点数据的涂布条件，
以及相链接的零件数据的多点、描画的多点
(
多点、描画无效时为
0)
、说明
)
。
c. [
⇔
]
当不能显示全部的元件名时，可以滚动显示
元件名。
d. ‘
弯曲补正模式
’
显示高度补正模式。
平均
:
将测量结果的平均值视为补正
值。
最大值
:
将测量结果的最大值视为补正
值。
自动
:
从测量结果中自动选择平均值和
最大值后，将其视为补正值。
e. ‘X[mm]’
显示局部高度测量点的
X
坐标。
f. ‘Y[mm]’
显示局部高度测量点的
Y
坐标。
g. [
跳过
]
设定、解除跳过。
DataModifyLocalHeightMeasure-01C01
a
b c
d
e f
g
DataModifyDispenserData-01C02
1
NPM-D
数据编制篇
3.24
试点胶数据
(
点胶头
)
EJM1DC-MB-03P-00 Page 3-55
3.24
试点胶数据
(
点胶头
)
对进行试点胶动作时的各种数据进行设定。
1
按
。
2
按
[
试点胶数据
]
。
3
按
[
基本
]
。
a. [
吸头
]
显示该吸嘴位置的试点胶数据。
b. [
基本
]
显示基本条件的设定项目。
c. [
实行条件
]
显示实行条件的设定项目。
d. [
吐出时间
]
显示吐出时机条件的设定项目。
(
仅在吐出时
机控制为
“
有
”
的时候可以按下。
)
e. [
基板试点胶
]
显示向基板进行试点胶时的使用条件的设定
项目。仅在试点胶图案为
“
基板
”
的时侯可以
按下。
f. ‘
吸嘴号
’
显示吸嘴号码。
g. ‘
吸嘴名
’
显示吸嘴名称。
h. ‘
涂布上升速度
’
显示点胶上升速度。
i. ‘
涂布下降速度
’
显示点胶下降速度。
j. ‘
涂布时间
(s)’
显示点胶时间。
k. ‘
吸头上升位置
(mm)’
显示点胶头上升位置。
l. ‘
吐出时间控制
’
显示吐出时机控制的有无。
m. ‘
试点胶模式
’
显示试点胶图案。
n. ‘
涂布次数
’
显示试点胶的点胶次数。
o. ‘
识别有无
’
显示试点胶时识别的有无。
p. ‘
识别再试次数
’
显示识别再试次数。
q .
使一览表往上下滚动。
DispenseDataModifyDischargeData-01C02
b
c
d
e
3
a
f
g
o
m
k
i
h
j
l
n
q
DispenseDataModifyDischargeData-01C02
