NPM-D
数据编制篇
7.1
装置调整
Page 7-20 EJM1DC-MB-07P-00
7.1.18 3D
照相机
-
照相机状态
显示
3D
照相机的状态及各种信息。
1
按
[
照相机状态
]
。
•
显示吸头照相机的状态。
所显示的内容项目如下。
a. ‘
项目
’
显示所显示的数据项目。
b. [
状态
/
错误
]
切换在一览中显示的数据。
显示各项目的数据和状态。
c.
将照相机状态更新为最新信息。
d. [
动作测试
]
将画面换为动作测试画面。
e. [
通信
]
开始通信检查。
f. [
图像
]
显示测试图案的检查结果。
g. [
功能
]
开始进行功能检查。
UnitAdjust3DCameraTest-01C01
e
f
g
UnitAdjustLineCamera-01C01
d
1
a b c
NPM-D
数据编制篇
7.1
装置调整
EJM1DC-MB-07P-00 Page 7-21
7.1.19
3D
照相机
-
切换基板状态
显示切换基板的状态和各种信息。
1
按
[
切换基板状态
]
。
•
显示出吸头照相机的状态。
所显示的内容项目如下。
a. ‘
项目
’
显示所显示的数据项目。
b. [
状态
/
错误
]
切换在一览中显示的数据。
显示各项目的数据和状态。
c.
更新
LED
状态的最新信息。
UnitAdjust3DChange-01C01
1
a
b
c
NPM-D
数据编制篇
7.1
装置调整
Page 7-22 EJM1DC-MB-07P-00
7.1.20
供料器存储状态
显示在机器上所设置的供料器的存储信息。
1
按
[
存储状态
]
。
•
显示各供料器的存储项目。
所显示的项目如下。
a. ‘ADR’
显示所设置的供料器地址。
b. ‘
原点偏移
’
显示供料器的第
2
原点偏移量。
c. ‘
送料量
’
显示供料器的送料量。
d. ‘
余数
’
显示供料器中存有的元件余数。
e. ‘
编带缠绕
’
显示供料器中存有的编带卷取量
[mm]
。
f. ‘
维护次数
/
总进给次数
’
显示供料器中存有的维护次数或者送料次数
的值。
g. [
左
] [
右
]
使用双式供料器的情况下，显示所选择的轨
道的信息。
使用单式供料器的情况下，不显示
[
右
]
侧的信
息。
h.
使一览表往上下滚动。

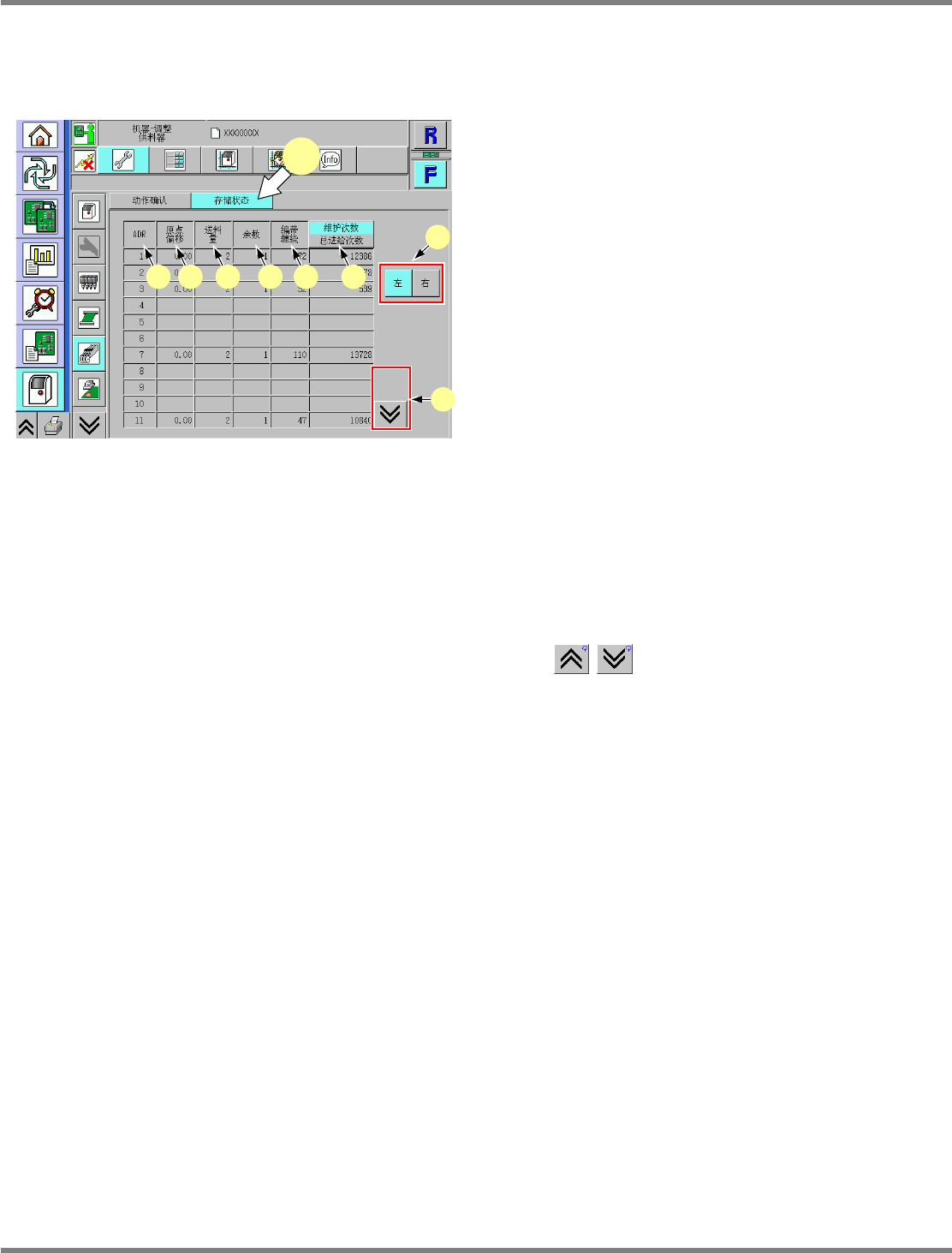

UnitAdjustStateCheck-01C01
g
1
a b c d e f
h
