NPM-D 数据编制篇 3.10 元件形状 EJM1DC-MB-03P-00 Page 3-19 显示方法的切换 在 DGS 编制数据时，如果设定了使 用 CM 的 REF ，那么能够切换 NPM / CM 的显示方式。 以 NPM 方式显示时 a. [NPM] 显示 NPM 方式画面。 b. [CM] 显示 CM 方式画面。 以 CM 方式显示时 DataModifyPart Shape-06C00 DataModifyP…
NPM-D
数据编制篇
3.10
元件形状
Page 3-18 EJM1DC-MB-03P-00
引线的情况下
a. ‘
引线数量
’
显示引线条数上、右、下或左的边。
b. ‘
引线长
’
显示上、右、下或左边的引线长度。
c. ‘
引线宽度
’
显示上、右、下或左边的引线宽度。
d. ‘
引线间距
’
显示引线间距上、右、下或左的边。
e. [
引线缺
]
转换到
<
缺少引线
>
的画面。
BGA
的情况下
a. ‘
球数
’
在部品中显示
X
、
Y
方向的球数。
b. ‘
球间距
’
显示
X
、
Y
方向球的间距。
c. ‘
球径
’
显示元件的球直径。
d. [
球型引脚缺
]
转换到
<
缺少球
>
的画面。
异形的情形下
a. [
形状选项
]
转换到
<
形状选项
>
画面。
DataModifyPartShape-01C03
e
d
c
b
a
DataModifyPartShape-03C03
d
c
b
a
DataModifyPartShape-04C03
a
NPM-D
数据编制篇
3.10
元件形状
EJM1DC-MB-03P-00 Page 3-19
显示方法的切换
在
DGS
编制数据时，如果设定了使用
CM
的
REF
，那么能够切换
NPM / CM
的显示方式。
以
NPM
方式显示时
a. [NPM]
显示
NPM
方式画面。
b. [CM]
显示
CM
方式画面。
以
CM
方式显示时
DataModifyPartShape-06C00
DataModifyPartShape-05C00
a b
NPM-D
数据编制篇
3.11
元件形状
(
详细
)
Page 3-20 EJM1DC-MB-03P-00
3.11
元件形状
(
详细
)

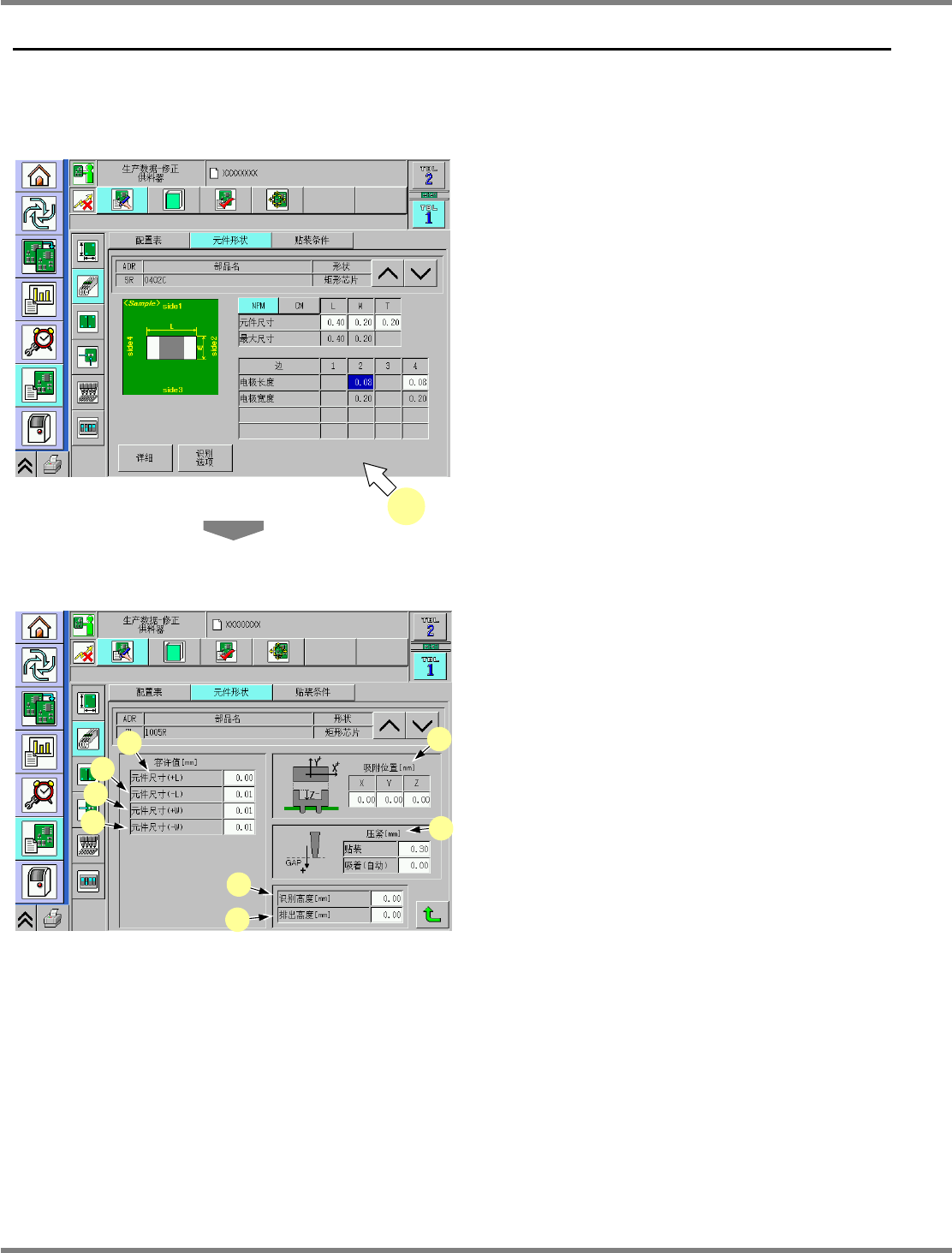

针对在各供料器地址登记的元件进行元件形状的详细信息的数据输入和修正。
请把光标移动到要变更数据的位置，然后输入数值。
1
按
[
详细
]
。
角芯片
a. ‘
元件尺寸
(
+
L)’
显示尺寸容许值
(
+
L)
。
b. ‘
元件尺寸
(
−
L)’
显示尺寸容许值
(
−
L)
。
c. ‘
元件尺寸
(
+
W)’
显示尺寸容许值
(
+
W)
。
d. ‘
元件尺寸
(
−
W)’
显示尺寸容许值
(
−
W)
。
e. ‘
吸附位置
’
显示
X
、
Y
、
Z
方向的吸着位置。
f. ‘
压紧
’
显示实装间距、吸着间距。
g. ‘
识别高度
[mm]’
显示识别高度。
h. ‘
排出高度
[mm]’
显示排出高度。
DataModifyPartShape-05C00
1
DataModifyPartShapeDetail-03C04
d
a
g
e
f
h
c
b
