NPM-D
数据编制篇
3.16
点胶条件
(
点胶头
)
EJM1DC-MB-03P-00 Page 3-41
显示和设定多点坐标。
(
仅限有多点点胶数据的时候有效
)
3
按
[
多点坐标
]
。
a. ‘
坐标点数
’
显示符合部品表的多点试点胶的点数。
b. ‘No’
从
1
开始按顺序显示。
c. ‘X[mm]’
显示涂布坐标
X
。
d. ‘Y[mm]’
显示涂布坐标
Y
。
e. ‘A[°]’
显示涂布坐标θ。
DispenseDataModifyDispenserCondition-01C03
3
DispenseDataModifyDispenserCondition-03C02
a
b
ed c
NPM-D
数据编制篇
3.16
点胶条件
(
点胶头
)
Page 3-42 EJM1DC-MB-03P-00
在这里，显示并设定描画条件。
(
仅限存在描画数据时
)
4
按
[
描画条件
]
。
a. ‘
描画移动速度
(mm/s)’
显示描画的移动速度。
(
单位
:mm/s)
b. ‘
描画移动等待时间
(s)’
设定待机时间
(
从
XY
横梁移动、吸嘴下降起，
到吸嘴下降、
XY
移动为止的时间
)
。
( 0.00 s
～
9.99 s)
请在描绘开始点的涂布形状不稳定等情形
下，设定本项目。
c. ‘
描画停止时间
(s)’
设定描画涂布停止时间
(
切换描画方向之际
的涂布动作停止时间
)
。
( 0.00 s
～
9.99 s)
请在切换描画方向之际，涂布量较多的情形
下，设定本项目。
d. ‘
回袋时间
(s)’
设定回袋时间
(
结束描画动作时，逆向旋转吸
嘴，并将材料返回到吸嘴上的时间
)
。
( 0.00 s
～
9.99 s)
请在结束描画时，描画形状不稳定之际，设
定本项目。
e. ‘
等待上升时间
(s)’
设定上升待机时间
(
描画后，吸嘴上升为止的
时间
)
。
( 0.00 s
～
9.99 s)
请在结束描画时，描画形状不稳定之际，设
定本项目。
(
将为回袋时间之后的时间。
)
f. ‘
等待上升时机位置
(mm)’
设定上升待机位置
(
完成描画动作后，移动到
下一个描画动作之际的吸嘴上升位置
)
。
( 2.500 mm
～
25.000 mm)
当涂布条件的
“
头上升位置
”
在设定值以下
时，能够设定本项目。
g. ‘
上升后等待时间
(s)’
设定上升后待机时间
(
完成描画动作后，从吸
嘴上升起到
XY
横梁开始移动到下一个描画
动作为止的时间
)
。
( 0.00 s
～
9.99 s)
h. ‘
点胶有无
’
显示描画动作前的点胶有无。
DispenseDataModifyDispenserCondition-01C03
4
DispenserCondDrawCondition-01C01
b
a
c
e
g
d
f
h
NPM-D
数据编制篇
3.16
点胶条件
(
点胶头
)
EJM1DC-MB-03P-00 Page 3-43

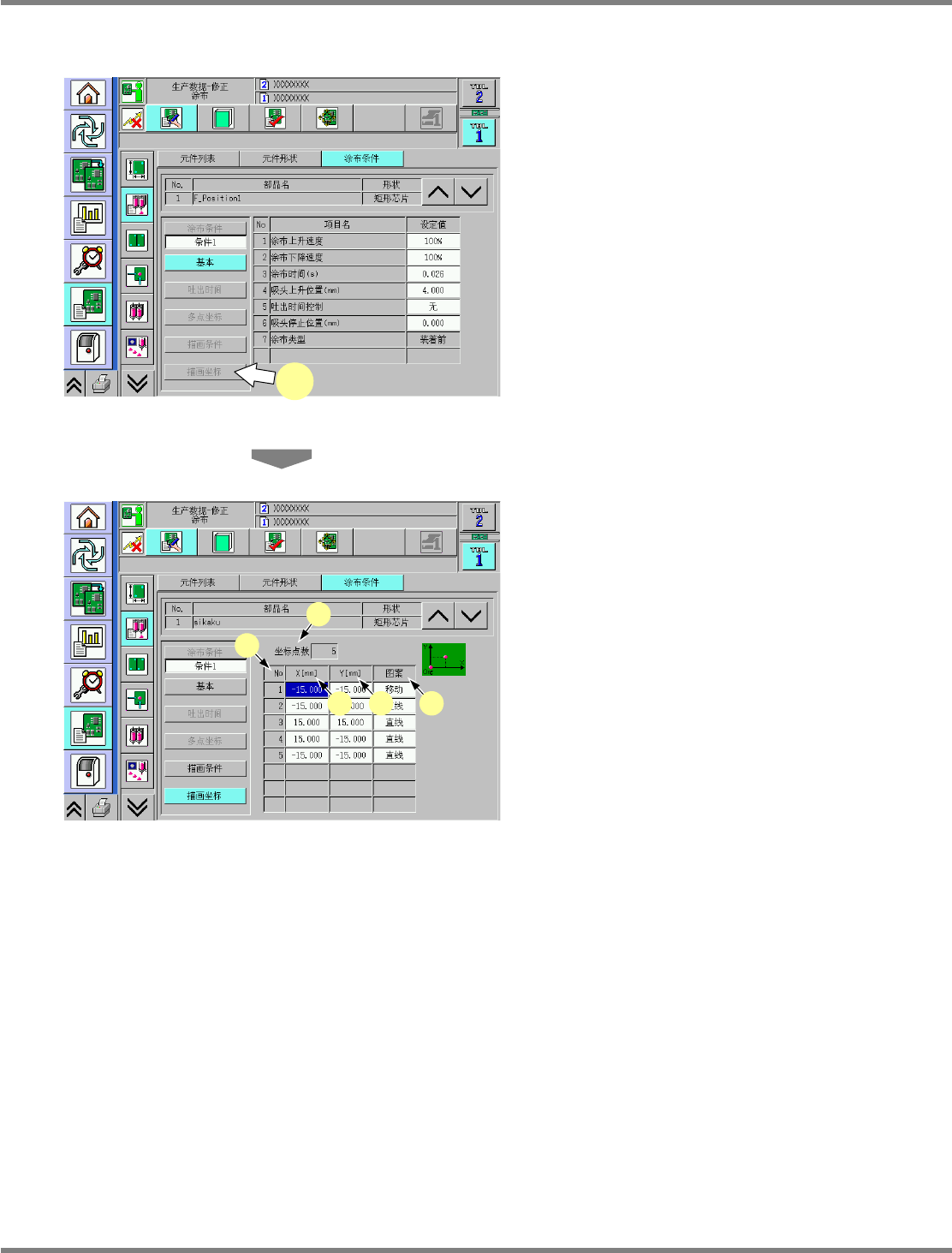

在这里，显示并设定描画坐标。
(
仅限存在描画数据时
)
5
按
[
描画坐标
]
。
a. ‘
坐标点数
’
显示该元件列表的描画坐标的点数。
b. ‘No’
显示从
1
开始的顺序。
c. ‘X[mm]’
显示涂布坐标
X
。
d. ‘Y[mm]’
显示涂布坐标
Y
。
e. ‘
图案
’
显示该坐标数据动作图案。
‘
移动
’
：
不进行点胶或描画动作而只移动
XY
轴
‘
直线
’
：
从前一个坐标开始进行直线描画动作。
‘
点胶
’
：
进行通常的点胶动作。
进行打点点胶的动作。
DispenseDataModifyDispenserCondition-01C03
5
DispenserCondDrawCoordinate-01C00
b
a
c
d e
