NPM-D 数据编制篇 1.4 彩色接触面板 EJM1DC-MB-01P-00 Page 1-13 箭头开关 A) 换页开关 画面上所显示的页面会翻页。 ( 纵向 ) ( 横向 ) B) 移动开关 光标移至箭头方向。 ( 也有与下面不同的配置 ) 开关上的标记 A) 重复标记 ( 右上 ) 在按下该开关之间，反复执行该开关 的功能。 B) 锁定解除标记 ( 左上 ) 是在按操作面板的 的状态下才可起动的开关。
NPM-D
数据编制篇
1.4
彩色接触面板
Page 1-12 EJM1DC-MB-01P-00
B)
生产线上的桌子切换
1
按
[
工作台
No.]
。
•
每按一次按钮，将会切换按钮下面的数字。该
号码与工作台号码相对应。
•
反转显示的是所按下之处的工作台
No.
。
∗
工作台
No.
根据流程方向有所不同。
轨道选择开关
(
双轨模式的情况下
)
若要显示各轨道的信息
(
如
:
生产数据的修正、参照等
)
，则按下轨道选择开关，切换轨道显示。
1
若按此处，则切换轨道显示。
•
每按一次，将会切换按钮的显示。
•
在按钮上显示出所选择的轨道及该轨道的相关
信息。
∗
因供料器和吸嘴相关生产数据没有按轨道划
分，所以修正或参照各轨道数据时也不会按轨
道分开进行。
(
轨道选择开关处于不能按下的状
态
)
ChangeTrayPickupData-01C00
1
DualDataModifyPCB-01C05
1
NPM-D
数据编制篇
1.4
彩色接触面板
EJM1DC-MB-01P-00 Page 1-13

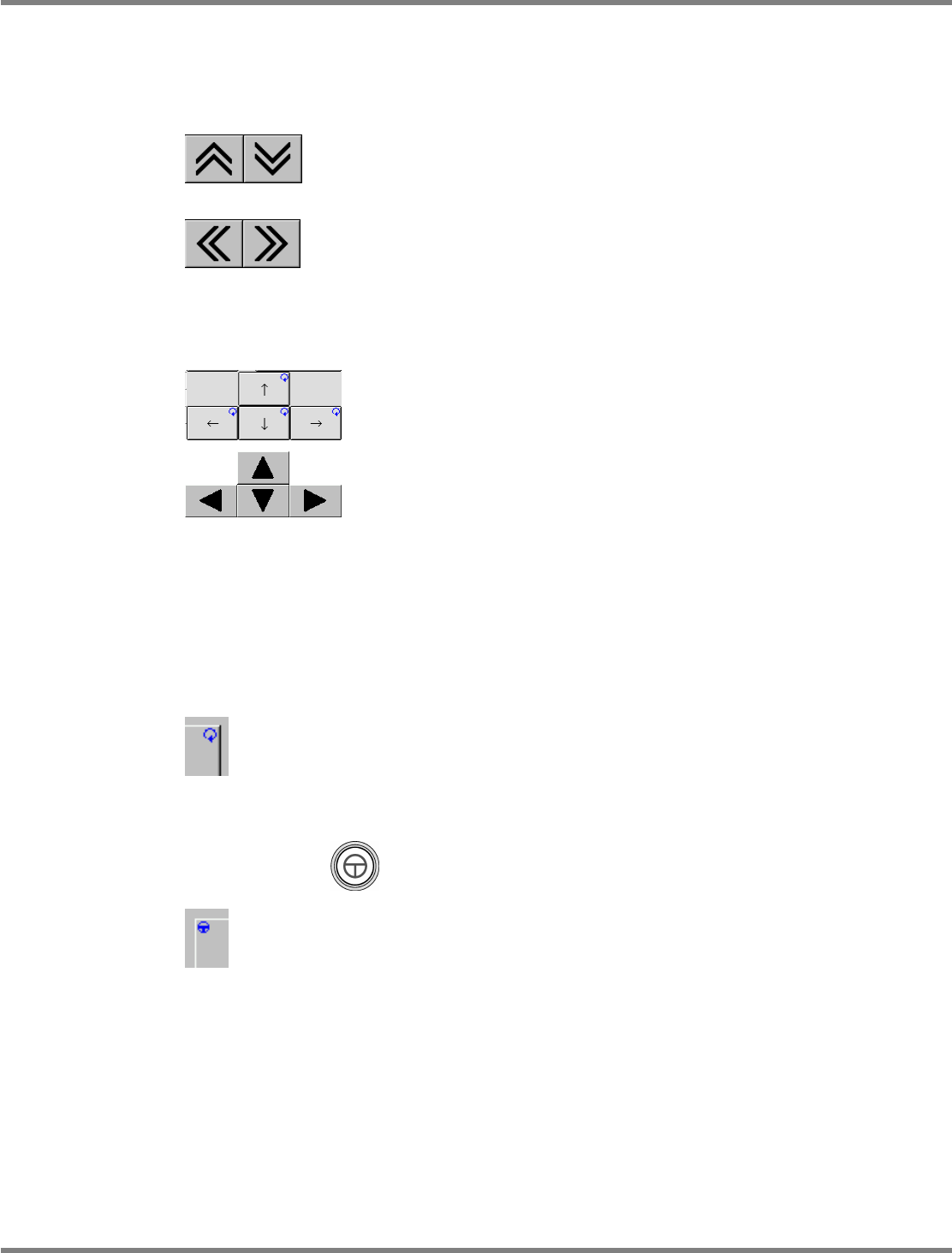

箭头开关
A)
换页开关
画面上所显示的页面会翻页。
(
纵向
)
(
横向
)
B)
移动开关
光标移至箭头方向。
(
也有与下面不同的配置
)
开关上的标记
A)
重复标记
(
右上
)
在按下该开关之间，反复执行该开关的功能。
B)
锁定解除标记
(
左上
)
是在按操作面板的
的状态下才可起动的开关。
NPM-D
数据编制篇
1.4
彩色接触面板
Page 1-14 EJM1DC-MB-01P-00

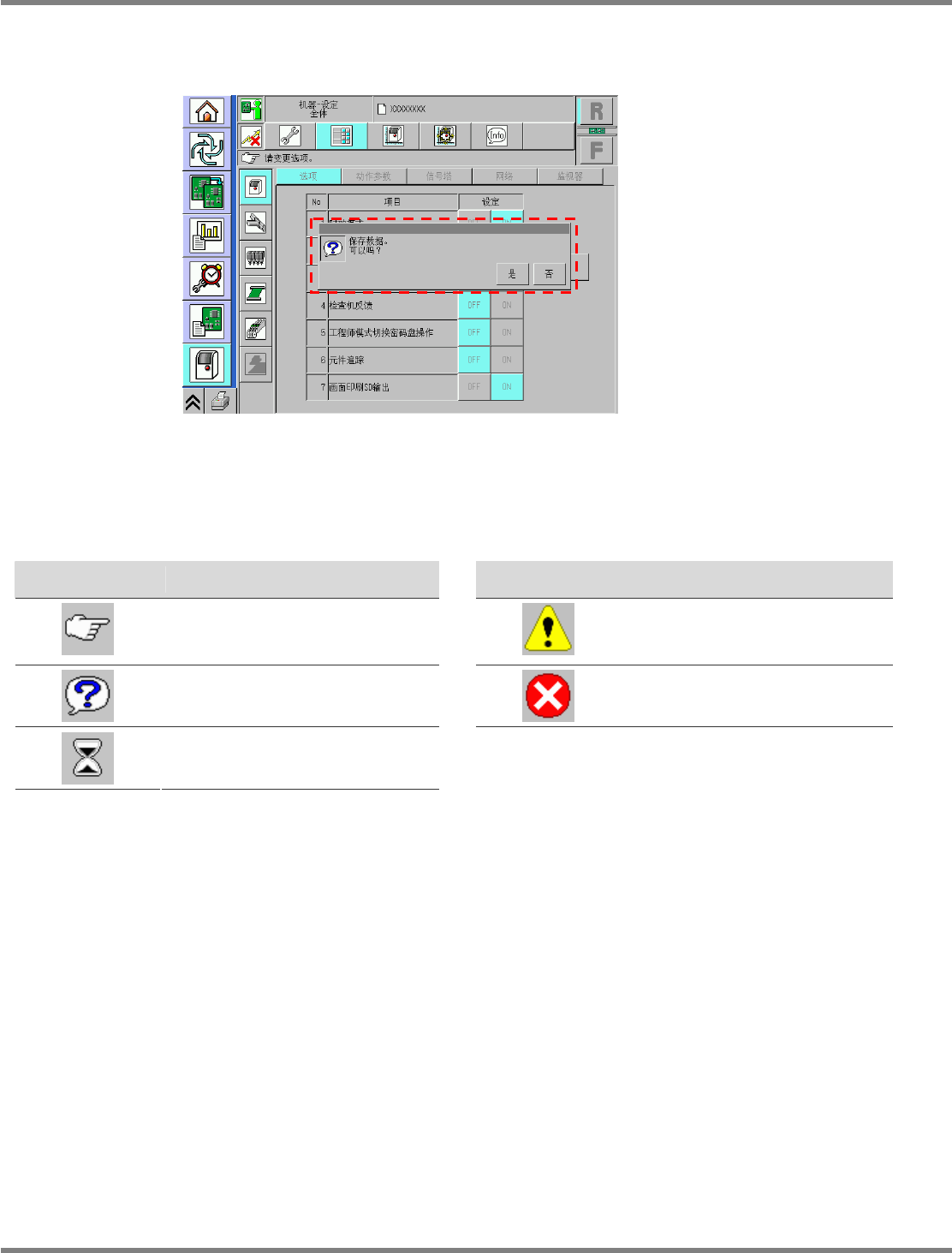

1.4.5
信息
面向操作员的信息显示在四角的方框内。
信息的图标
为便于了解信息内容，在信息的前面显示下列图标。
图标
内容
图标
内容
指示信息
危险、警告、注意信息
询问信息
禁止信息
时间等待信息
UnitSetSave-00C00
