NPM-D 数据编制篇 7.1 装置调整 EJM1DC-MB-07P-00 Page 7-15 7.1.12 吸头照相机 - 照相机状态 显示吸头照相机的状态及各种信息。 1 按 [ 照相机状态 ] 。 • 显示吸头照相机的状态。 所显示的内容项目如下。 a. ‘ 项目 ’ 显示所显示的数据项目。 b. [ 状态 / 错误 ] 切换在一览中显示的数据。 显示各项目的数据和状态。 c. 将照相机状态更新为最新信息。 d. [ 动作测试 ]…
NPM-D
数据编制篇
7.1
装置调整
Page 7-14 EJM1DC-MB-07P-00

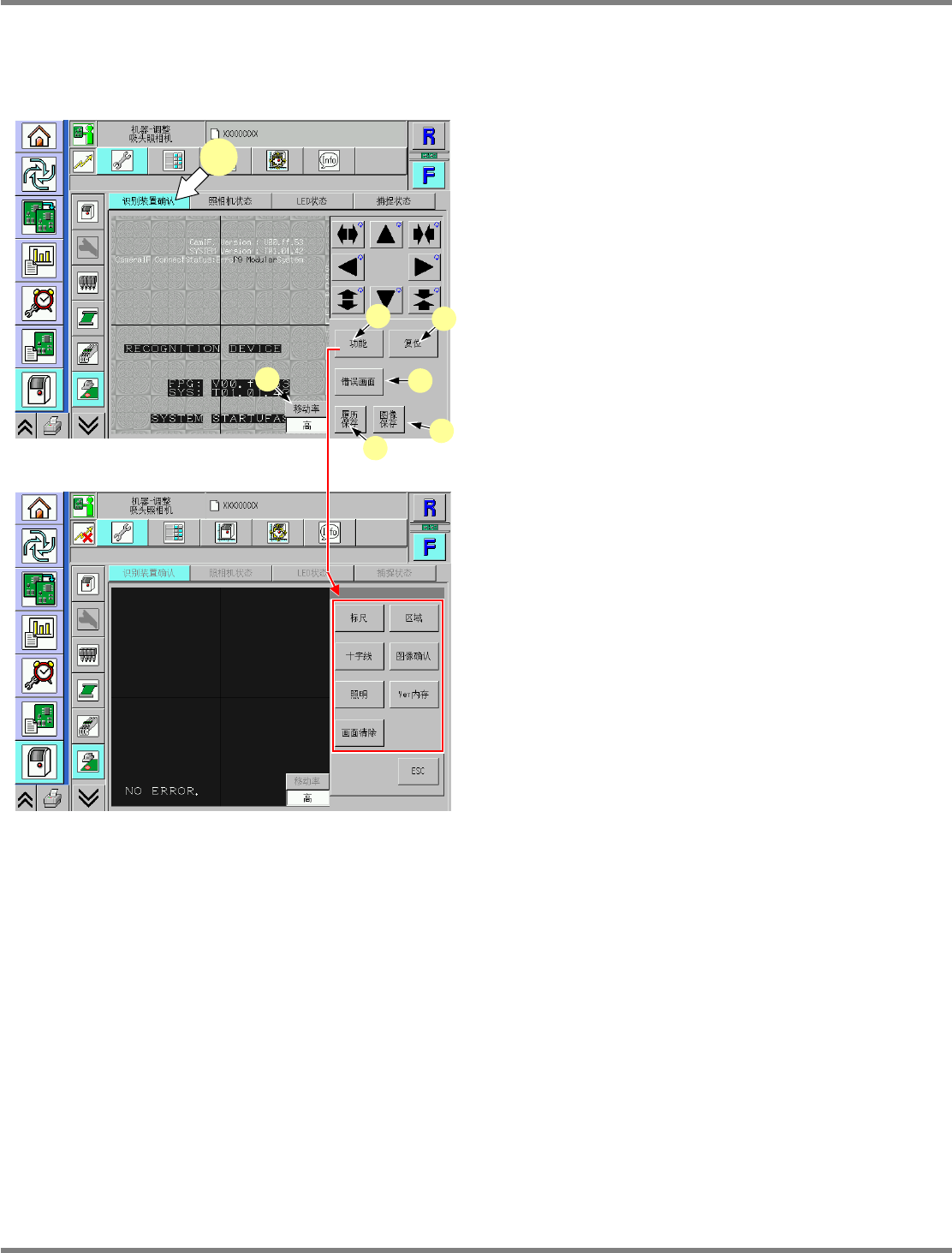

7.1.11
吸头照相机
-
识别装置维修
可以确认全部识别处理动作。
1
按
[
识别装置确认
]
。
•
可实施下列各种操作。
a. [
功能
]
进行各种设定项目的选择。
[
标尺
]
在画面上显示同心圆的标尺。
[
区域
]
在画面上显示四角框。
[
十字线
]
在识别画面上显示十字线。
[
图像确认
]
进行取得识别图像的显示确认。
[
照明
]
进行照明值的变更。
[Ver
内存
]
显示识别系统的版本。
[
画面清除
]
清除正在显示的图像。
b. [
复位
]
进行光标位置或尺寸的初始化。
c. [
错误画面
]
进行以前发生过的识别错误画面的确认。
d. [
移动率
]
进行微调操作键的变更量的设定。
e. [
图像保存
]
保存错误画像。
f. [
履历保存
]
保存错误履历信息。
UnitAdjustRecog-02C01
UnitAdjustRecog-01C03
b
d
1
a
c
e
f
NPM-D
数据编制篇
7.1
装置调整
EJM1DC-MB-07P-00 Page 7-15

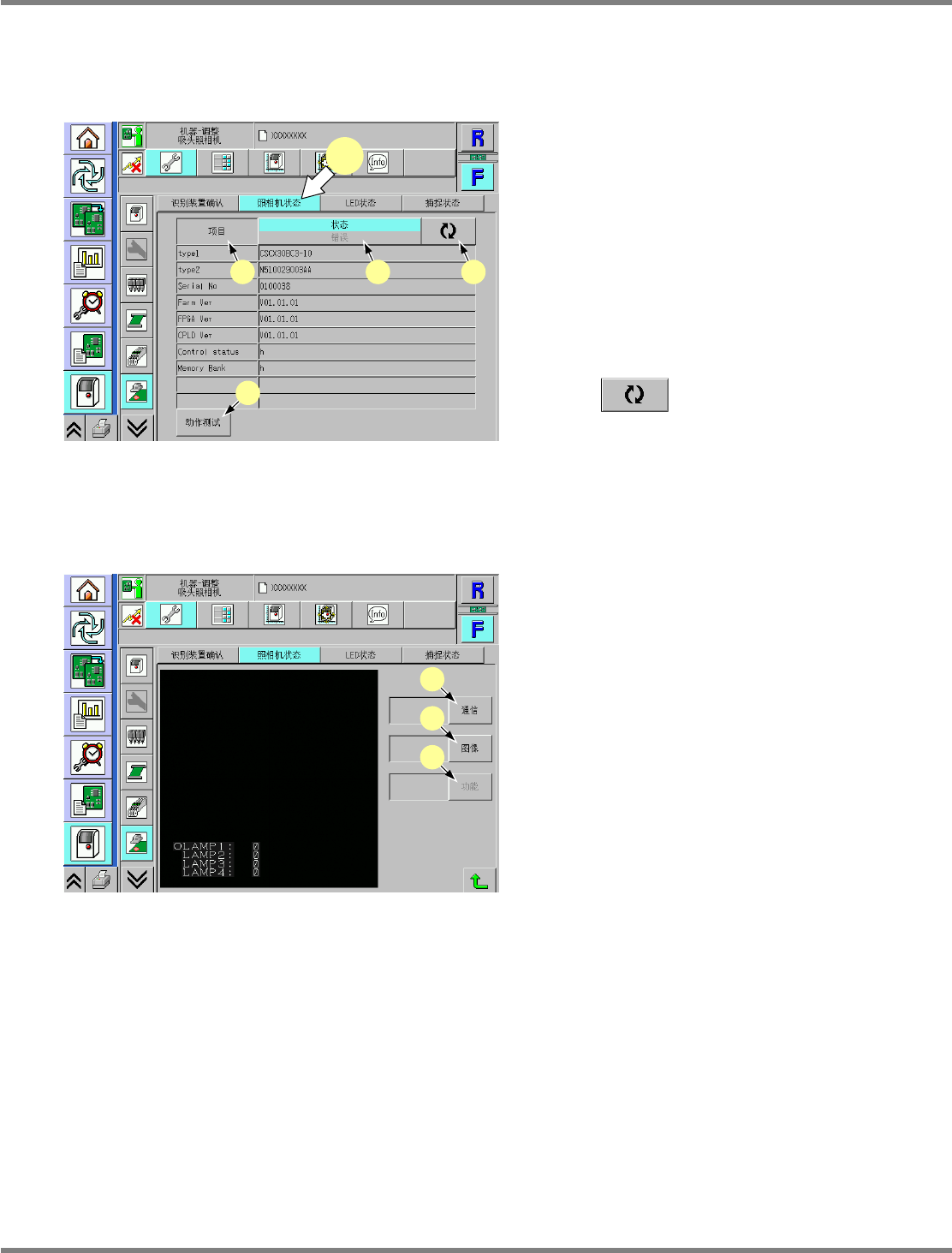

7.1.12
吸头照相机
-
照相机状态
显示吸头照相机的状态及各种信息。
1
按
[
照相机状态
]
。
•
显示吸头照相机的状态。
所显示的内容项目如下。
a. ‘
项目
’
显示所显示的数据项目。
b. [
状态
/
错误
]
切换在一览中显示的数据。
显示各项目的数据和状态。
c.
将照相机状态更新为最新信息。
d. [
动作测试
]
将画面换为动作测试画面。
e. [
通信
]
开始通信检查。
f. [
图像
]
显示测试图案的检查结果。
g. [
功能
]
开始进行功能检查。
UnitAdjustHeadCamera-01C01
d
1
a b c
UnitAdjustHeadCameraTest-01C01
e
f
g
NPM-D
数据编制篇
7.1
装置调整
Page 7-16 EJM1DC-MB-07P-00

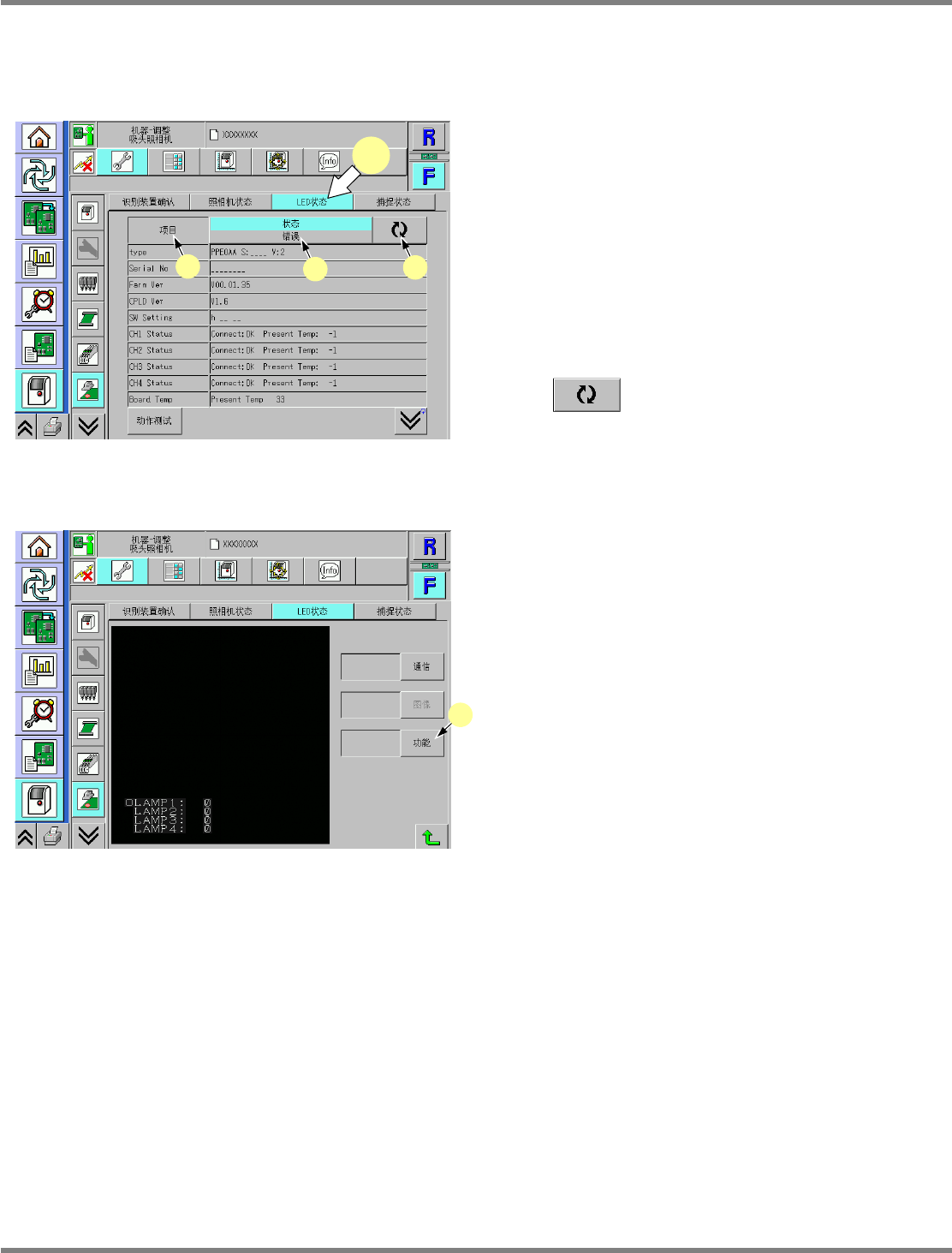

7.1.13
吸头照相机
- LED
状态
显示
LED
照明的状态及各种信息。
1
按
[LED
状态
]
。
•
显示吸头照像机的状态。
所显示的内容项目如下。
a. ‘
项目
’
显示所显示的数据项目。
b. [
状态
/
错误
]
切换在一览中显示的数据。
显示各项目的数据和状态。
c.
更新
LED
状态的最新信息。
d. [
功能
]
开始进行功能检查。
UnitAdjustHeadLedTest-01C01
d
UnitAdjustHeadLed-01C01
1
a
b
c
