NPM-D 数据编制篇 3.27 程序库显示 EJM1DC-MB-03P-00 Page 3-65 1 按 。 • 将会显示生产数据的吸嘴程序库画面 。 2 按 。 • 对每个吸嘴，将会显示出不同的项目 。 3 按 或 。 • : 显示别的项目。 • : 返回刚才显示的项目。 4 按 。 • 将会回到刚才表示的项目。 DataModifyNozz leLib-01C02 1 2 DataModifyNozz leLib-03C02 4 …
NPM-D
数据编制篇
3.27
程序库显示
Page 3-64 EJM1DC-MB-03P-00
3.27
程序库显示
显示吸嘴，供料器的各个程序库、粘着剂程序库
(
点胶头
)
。
1
按
。
∗
关于各个程序库画面的详情，请参照下一页。
2
选择要显示的程序库。
DataModifyNozzleLib-01C02
1
NPM-D
数据编制篇
3.27
程序库显示
EJM1DC-MB-03P-00 Page 3-65
1
按 。
•
将会显示生产数据的吸嘴程序库画面。
2
按 。
•
对每个吸嘴，将会显示出不同的项目。
3
按
或
。
•
:
显示别的项目。
•
:
返回刚才显示的项目。
4
按 。
•
将会回到刚才表示的项目。
DataModifyNozzleLib-01C02
1
2
DataModifyNozzleLib-03C02
4
DataModifyNozzleLib-02C02
3
NPM-D
数据编制篇
3.27
程序库显示
Page 3-66 EJM1DC-MB-03P-00

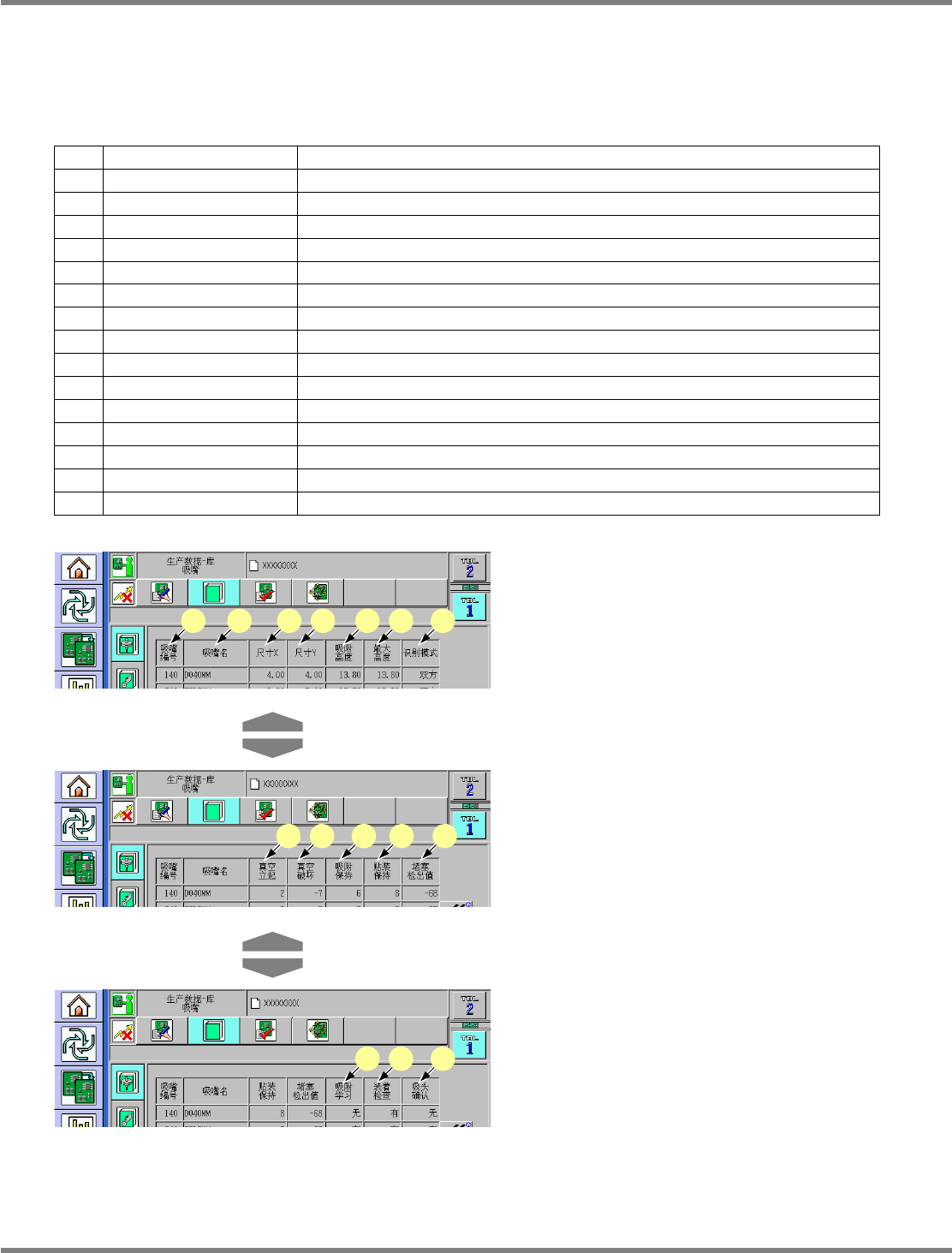

吸嘴程序库
(
贴装头
)
显示可使用的吸嘴数据一览表。
∗
在此画面上不能输入。
∗
若需进行各数值的编辑，请通过
NPM-DGS
进行。
项目
内容
a.
吸嘴编号
显示吸嘴的编号。
b.
吸嘴名
显示吸嘴的名称。
c.
尺寸
X
显示顶视吸嘴时的
X
方向的尺寸。
(
单位
: mm)
d.
尺寸
Y
显示吸嘴的
Y
方向的尺寸。
(
单位
: mm)
e.
吸附高度
显示从吸嘴最上边至吸附面为止的高度。
(
单位
: mm)
f.
最大高度
显示吸嘴的整体高度。
(
单位
: mm)
g.
识别模式
显示相对应的识别模式。
h.
真空立起
吸头吸着部品时，在降落完毕前开始真空
ON
的时间。
(
单位
: ms)
i
真空破坏
进行贴装时，在吸头降落完毕前开始真空
ON
的时间。
(
单位
: ms)
j.
吸附保持
进行吸附时，吸头在降落的时间。
(
单位
: ms)
k.
贴装保持
进行贴装时，吸头在降落的时间。
(
单位
: ms)
l.
堵塞检出值
显示过滤器堵塞检出值。
m.
吸附学习
显示吸附学习的有无。
n.
装着检查
显示有
/
无
通过流量传感器的装着检查。
o.
吸头确认
显示有
/
无
吸嘴确认。
DataModifyNozzleLib-01C02-01
a b c d e f
g
DataModifyNozzleLib-02C02-01
h i
j
k l
DataModifyNozzleLib-03C02-01
m n o
