NPM-D
数据编制篇
3.24
试点胶数据
(
点胶头
)
Page 3-58 EJM1DC-MB-03P-00
6

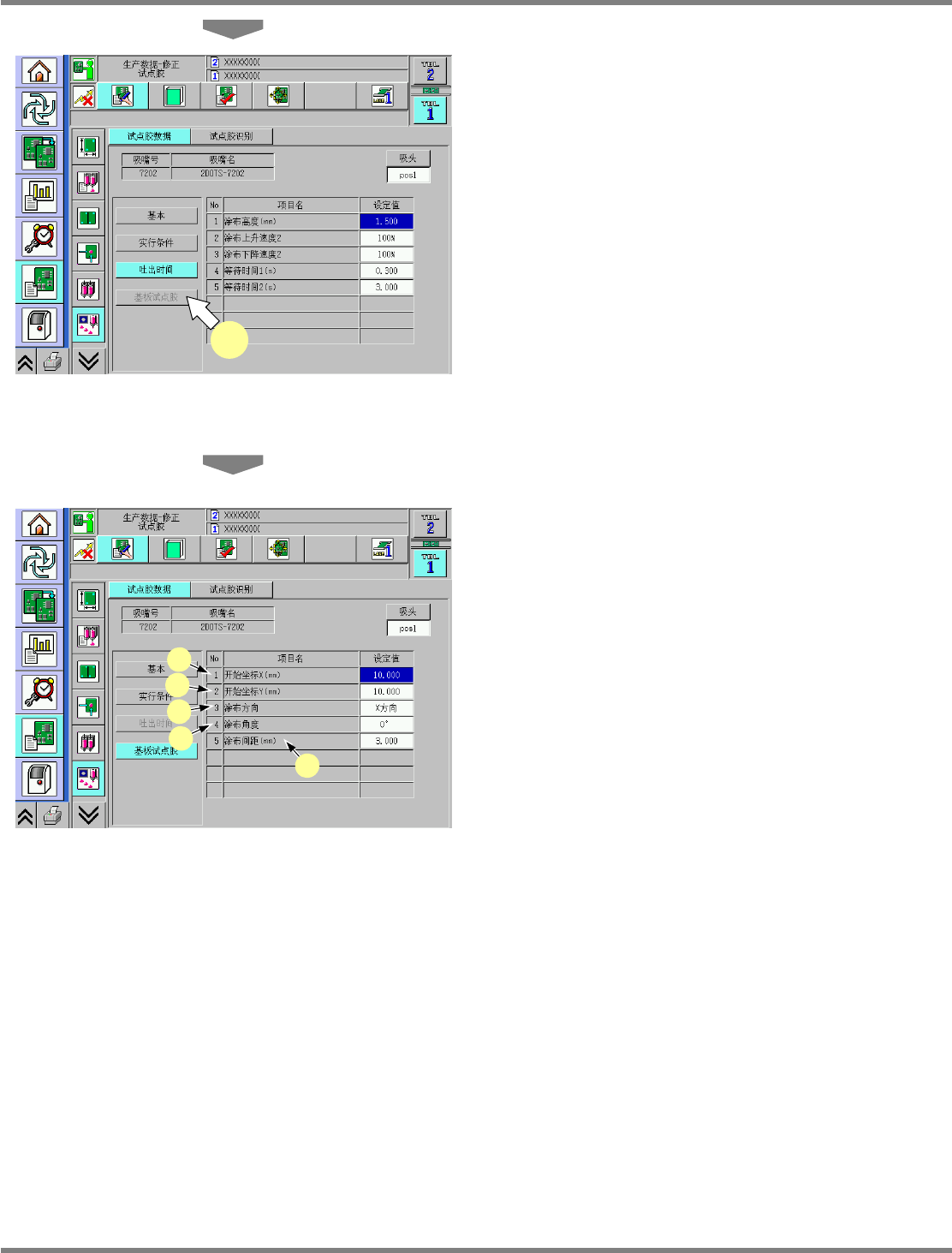

按
[
基板试点胶
]
。
(
仅在试点胶图案为
“
基板
”
的时侯有效。
)
∗
只能在生产数据示教的情形下，在基板上执行
试点胶。在通常的生产下，在试贴单元上执行
试点胶。
a. ‘
开始坐标
X(mm)’
显示试点胶开始时的
X
坐标。
b. ‘
开始坐标
Y(mm)’
显示试点胶开始时的
Y
坐标。
c. ‘
涂布方向
’
显示向基板试点胶时的点胶方向。
d. ‘
涂布角度
’
显示点胶角度。
e. ‘
涂布间距
(mm)’
显示点胶间隙
(mm)
。
DispenseDataModifyDischargeData-03C02
6
DispenseDataModifyDischargeData-04C02
a
b
c
d
e
NPM-D
数据编制篇
3.25
试点胶识别数据
(
点胶头
)
EJM1DC-MB-03P-00 Page 3-59
3.25
试点胶识别数据
(
点胶头
)
对试点胶识别时所使用的识别用数据进行显示和设定。
1
按
[
试点胶识别
]
。
a. [
吸头
]
显示该吸嘴位置。
b. ‘
吸嘴号
’
显示吸嘴号码。
‘
吸嘴名
’
显示吸嘴名称。
c. ‘
灯值
’
显示贴装头照相机的明亮度。
‘
同轴
’
显示灯值同轴。
‘
高角度
’
显示灯值高角度。
‘
中角度
’
显示灯值中角度。
‘
低角度
’
显示灯值低角度。
d. ‘
搜寻区域
(mm)’
‘
始点
X’
显示搜寻区域左下边的
X
坐标。
‘
始点
Y’
显示搜寻区域左下边的
Y
坐标。
‘
终点
X’
显示搜寻区域右上边的
X
坐标。
‘
终点
Y’
显示搜寻区域右上边的
Y
坐标。
DispenseDataModifyDischargeData-01C02
1
DispenseDataModifyDischargeRecogData-01C02
a
c
d
e
f
g
b
NPM-D
数据编制篇
3.25
试点胶识别数据
(
点胶头
)
Page 3-60 EJM1DC-MB-03P-00
e. ‘
检查项目
’
‘
面积检查
’
显示面积检查的有无。
‘
吸嘴总检查
’
显示吸嘴堵塞检查的有无。
‘
引线检查
’
显示拉丝检查的有无。
‘
飞出模块检查
’
显示飞出模块检查的有无。
f. ‘
检查条件数据
’
‘
总面积允许下限
(%)’
显示总面积容许下限值。
‘
总面积允许上限
(%)’
显示总面积容许上限值。
‘
允许大小面积比
(%)’
显示大小面积比例容许值。
‘
引线判定值
(mm)’
显示拉丝判定值。
‘
飞出模块直径
’
显示飞出模块直径。
请将飞出模块直径尺寸设定为比所使用吸嘴
孔直径小的值。
g. ‘
基准面积
(mm2)’
显示基准面积。
(
单位
: mm
2
)
