NPM-D 数据编制篇 3.12 元件形状 ( 识别选项 ) Page 3-26 EJM1DC-MB-03P-00 6 按 [ 焊剂检查 ] 。 a. ‘ 亮度等级上限 ’ 设定亮度等级的上限值 ( 0 ～ 255 ) 。 b. ‘ 阈值 [%]’ 设定 NG 判定面积比 ( 0 ～ 100 ) 。 DataModifyRecog Option-09C00 6 DataModifyRecog Option-09C00 a b
NPM-D
数据编制篇
3.12
元件形状
(
识别选项
)
EJM1DC-MB-03P-00 Page 3-25
4
按
[
辉度检查
]
。
a. ‘
角度 [°]
’
设定检查窗口的倾斜角度
( -45.000
～
45.000 )
。
b. ‘
中心
X[mm]’
设定检查窗口的中心
( -1000.000
～
1000.000 )
。
c. ‘
中心
Y[mm]’
设定检查窗口的中心
( -1000.000
～
1000.000 )
。
d. ‘
尺寸
X[mm]’
设定检查窗口的尺寸
( 0.010
～
1000.000 )
。
e. ‘
尺寸
Y[mm]’
设定检查窗口的尺寸
( 0.010
～
1000.000 )
。
5
按
。
f. ‘
亮度计算方法
[%]’
设定亮度的计算方法
(0:
平均、
1
～
100:
直方图
[%])
。
g. ‘
自动判定模式
’
选择判定方法
(
确认较亮部位、确认较暗部位、确认位于下
一个上限级别和下限级别之间、确认不在下
一个上限级别和下限级别之间
)
。
h. ‘
上限级别
’
设定上限级别
( 0
～
255 )
。
i. ‘
下限级别
’
设定下限级别
( 0
～
255 )
。
DataModifyRecogOption-04C02
a
b
c
d
e
5
DataModifyRecogOption-03C02
4
DataModifyRecogOption-05C02
f
g
h
i
NPM-D
数据编制篇
3.12
元件形状
(
识别选项
)
Page 3-26 EJM1DC-MB-03P-00

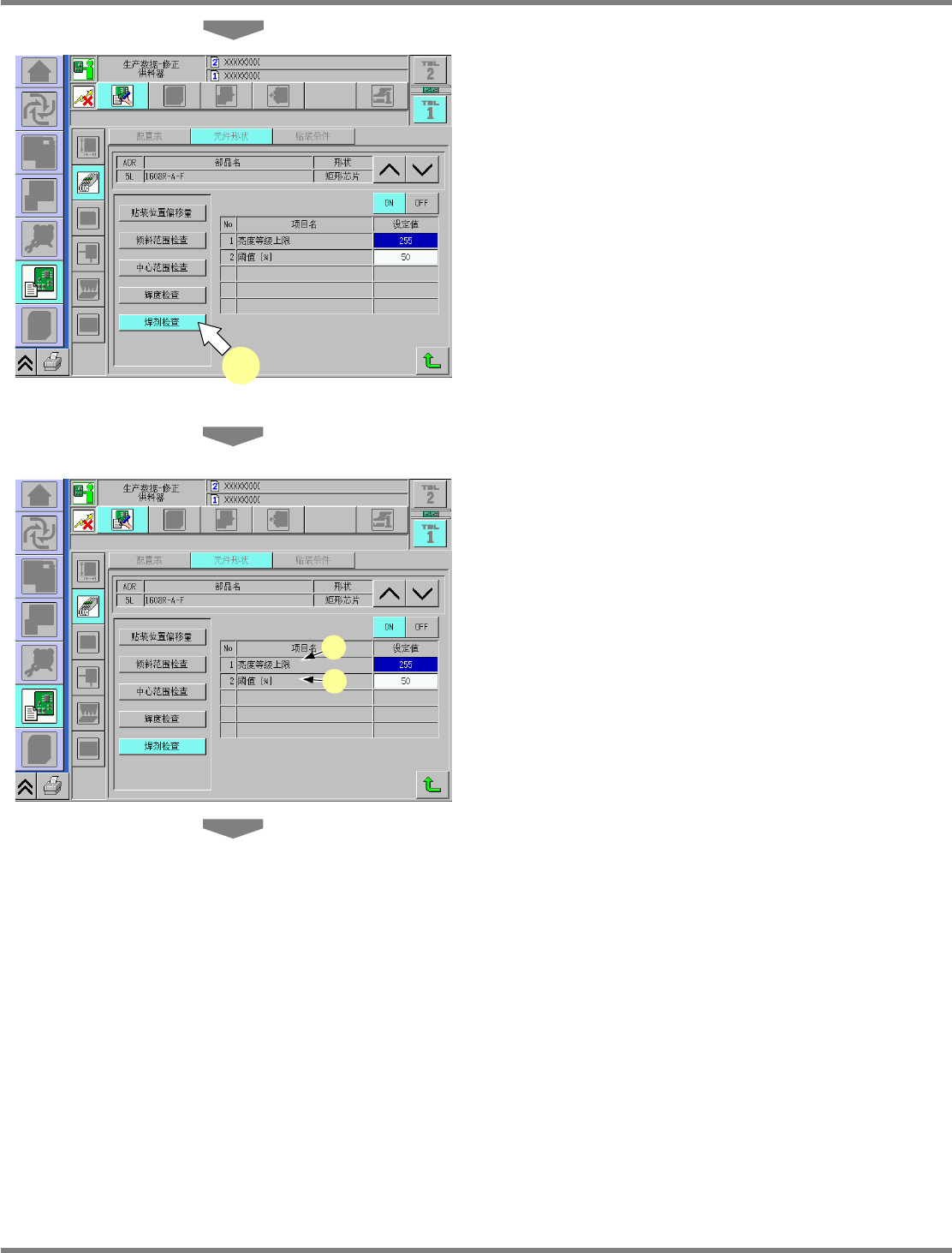

6
按
[
焊剂检查
]
。
a. ‘
亮度等级上限
’
设定亮度等级的上限值
( 0
～
255 )
。
b. ‘
阈值
[%]’
设定
NG
判定面积比
( 0
～
100 )
。
DataModifyRecogOption-09C00
6
DataModifyRecogOption-09C00
a
b
NPM-D
数据编制篇
3.12
元件形状
(
识别选项
)
EJM1DC-MB-03P-00 Page 3-27

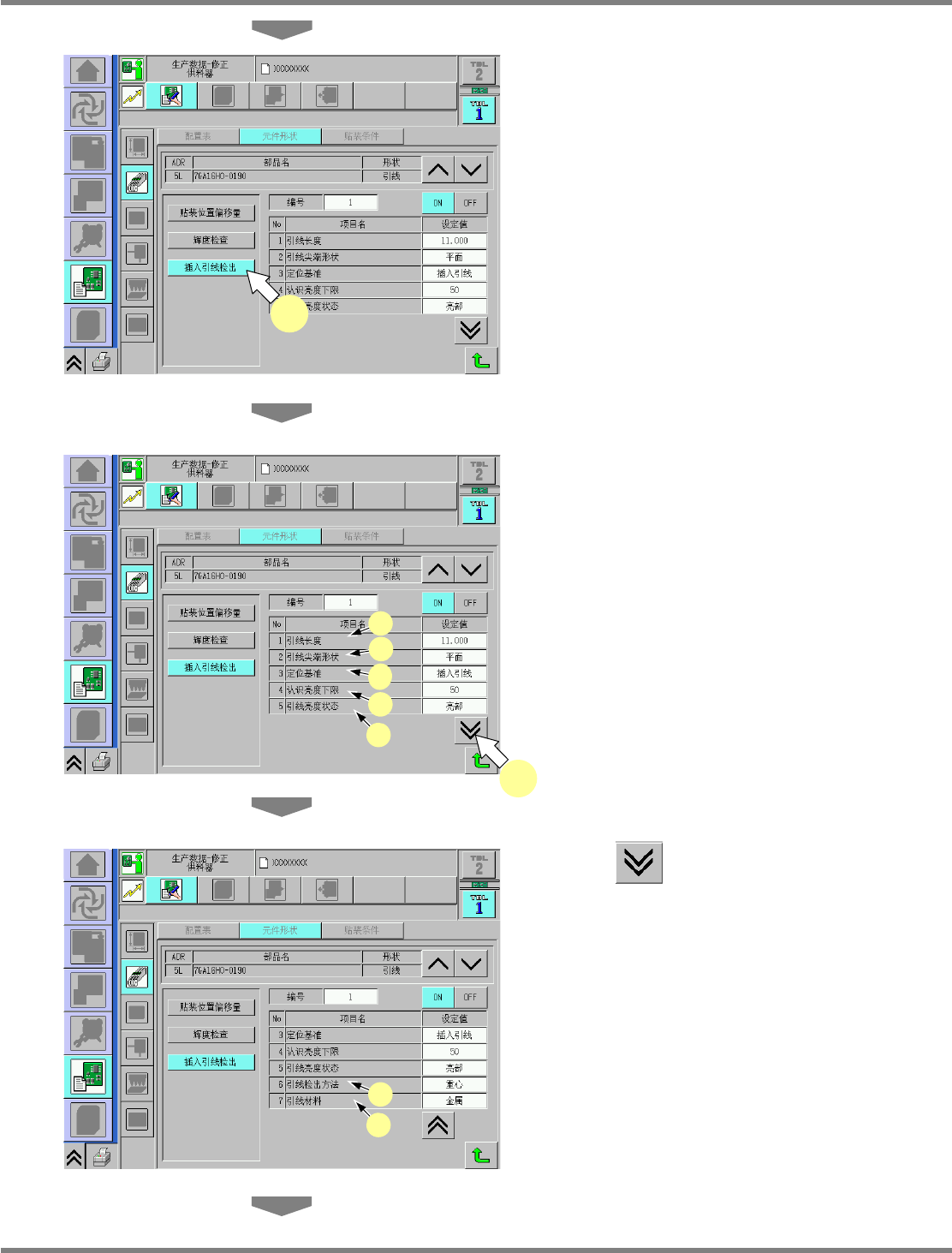

7
按
[
出入引线检出
]
。
a. ‘
引线长度
L’
当引线尖端的尺寸为
“X
尺寸≠
Y
尺寸
”
时，
设定本项目。
如果为
0
，将为
L = W(
引线直径
)
。
( 0.000
～
50.000 )
b. ‘
引线尖端形状
’
设定引线尖端的形状。
0:
平面、
1:
尖细
c. ‘
定位基准
’
设定插入引线元件的定位方法。
0:
以插入引线定位
1:
以其他形状定位
2:
以其他形状
+
插入引线定位
d. ‘
认识亮度下限
’
设定引线尖端亮度啊的下限值，以区别引线
尖端和引线尖端以外的反射物。
如果为
0
，即表示没有指定。
( 0
～
255 )
e. ‘
引线亮度状态
’
设定引线的亮度状态。
0:
检测亮部
1:
检测暗部
8
按
。
f. ‘
引线检出方法
’
需要变更引线检出方法时，设定本项目。
0:
中心检测
1:
边缘检测
–
尖端
2:
边缘检测
– 2
方向
3:
等级平均
g. ‘
引线材料
’
设定引线的材质。
0:
金属、
1:
树脂
DataModifyRecogOption-10C00
7
DataModifyRecogOption-11C00
f
g
DataModifyRecogOption-10C00
a
b
c
d
e
8
