NPM-D 数据编制篇 7.1 装置调整 EJM1DC-MB-07P-00 Page 7-5 输入确认 ( 一览 ) 5 按 [ 一览 ] 。 • 将会切换为输入确认 ( 一览 ) 画面。 UnitAdjustInputAll-01C01
NPM-D
数据编制篇
7.1
装置调整
Page 7-4 EJM1DC-MB-07P-00
7.1.3
输入确认
(
地址
)
每隔
1
秒钟从本机使用的全部输入地址当中抽样，并用比特来显示此状态。
1
按
[
输入确认
]
。
•
输入确认的画面将被显示。
画面项目内容如下所示。
a. ‘
地址
’
显示地址。
b. ‘
位
’
显示索引号码。
c. ‘
名称
’
显示输入位的名称。
d. ‘
状态
’
显示各位的
I/O
状态
(ON/OFF
状态
)
。
如果是
ON
状态，名称栏就会显示蓝色。
e.
将一览滚动到上一页或下一页。
2
[
环状
I/O]
、
[
吸头
I/O]
按扭的切换
•
切换输入确认的地址表示为环状
I/O
或
I/O
。
3
[#0]
、
[#1]
、
[#2]
、
[#3]
、
[#4]
切换
(
仅
限环状
I/O)
•
选择
[
环状
I/O]
时可按下此键，按下此键后，会
切换成有关
#0 (#1/#2/#3/#4)
的地址显示。
4
[
吸头
]
、
[
台车
]
、
[
托盘
] (
仅限吸头通信
I/O)
•
选择
[
吸头
I/O]
时可按下此键，按下此键后，会
切换成有关吸头
(
台车
/
托盘
)
的地址显示。
DualUnitAdjustInputCheck-16C50
2
4
5
DualUnitAdjustInputCheck-01C50
a
b
c
d
1
2
5
e
3
NPM-D
数据编制篇
7.1
装置调整
EJM1DC-MB-07P-00 Page 7-5
输入确认
(
一览
)
5
按
[
一览
]
。
•

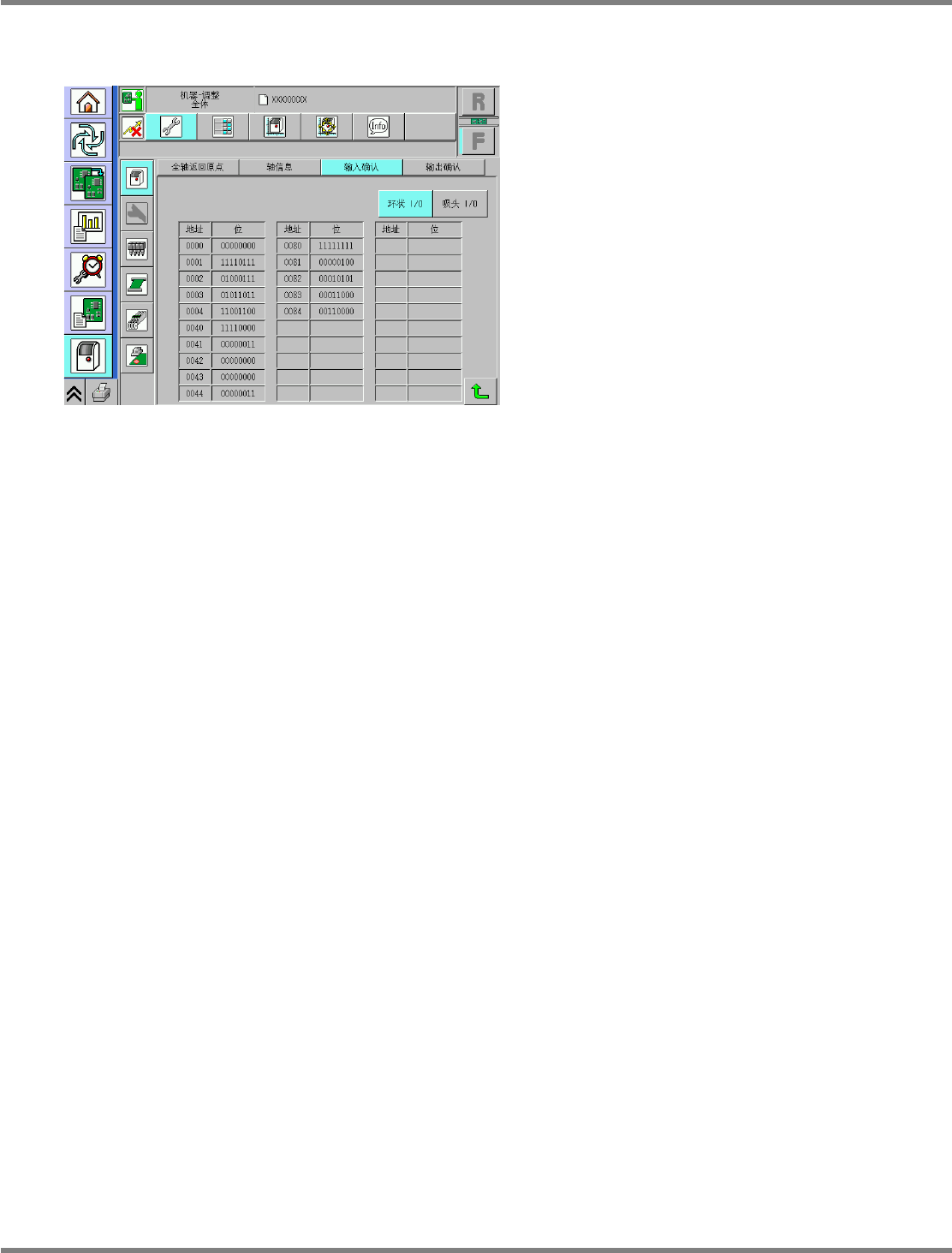

将会切换为输入确认
(
一览
)
画面。
UnitAdjustInputAll-01C01
NPM-D
数据编制篇
7.1
装置调整
Page 7-6 EJM1DC-MB-07P-00
7.1.4
输出确认
使用每个位的名称分开显示机器中所使用的输出地址的状态，并可切换
ON/OFF
状态。
1
按
[
输出确认
]
。
•
输出确认的画面将被显示。
画面项目内容如下所示。
a. ‘
地址
’
显示地址。
b. ‘
位
’
显示索引号码。
c. ‘
名称
’
显示输入位的名称。
d. ‘
状态
’
显示各位的
I/O
状态
(ON/OFF
状态
)
。
如果是
ON
状态，名称栏就会显示蓝色。
2
要变更
ON/OFF
状态时，按下名称栏
的按钮。
•
按下后，将会在
ON/OFF
之间切换状态。
3
[#0]
、
[#1]
、
[#2]
、
[#3]
、
[#4]
切换
•
选择
[
环状
I/O]
时可按下此键，按下此键后，会
切换成有关
#0 (#1/#2/#3/#4)
的地址显示。
e.
将一览滚动到上一页或下一页。
DualUnitAdjustOutputCheck-01C50
b
1
a
2
3
e
c d
