NPM-D
数据编制篇
3.14
元件形状
(
缺少球
)
EJM1DC-MB-03P-00 Page 3-31

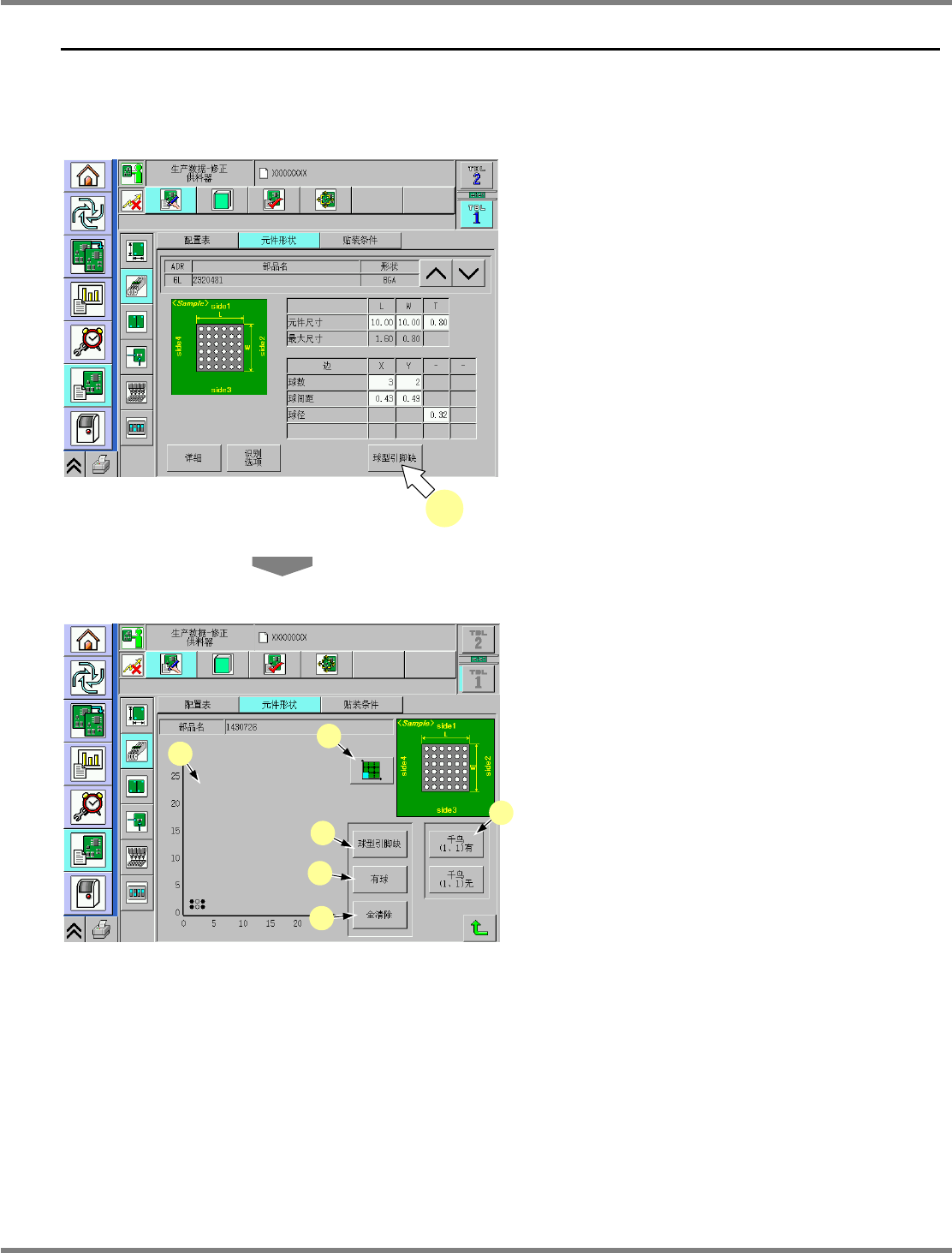

3.14
元件形状
(
缺少球
)
针对在各供料器地址登记的元件进行元件形状的缺少球信息的数据输入和修正。
请把光标移动到要变更数据的位置，然后输入数值。
1
按
[
球型引脚缺
]
。
a. ‘
坐标图
’
显示元件的球型引脚缺信息。
b. [
球型引脚缺
]
设定缺少球。
c. [
有球
]
解除缺少球。
d. [
全清除
]
清除缺少球的设定，恢复原有状态。
e. [
千鸟
(1,1)
有
]
、
[
千鸟
(1,1)
无
]
设定有无交错孔。
f. [
坐标选择
]
设定坐标的显示范围。
DataModifyPartShape-03C03
1
DataModifyPartShapeBal-01C00
d
c
a
e
b
f
NPM-D
数据编制篇
3.15
贴装条件
Page 3-32 EJM1DC-MB-03P-00

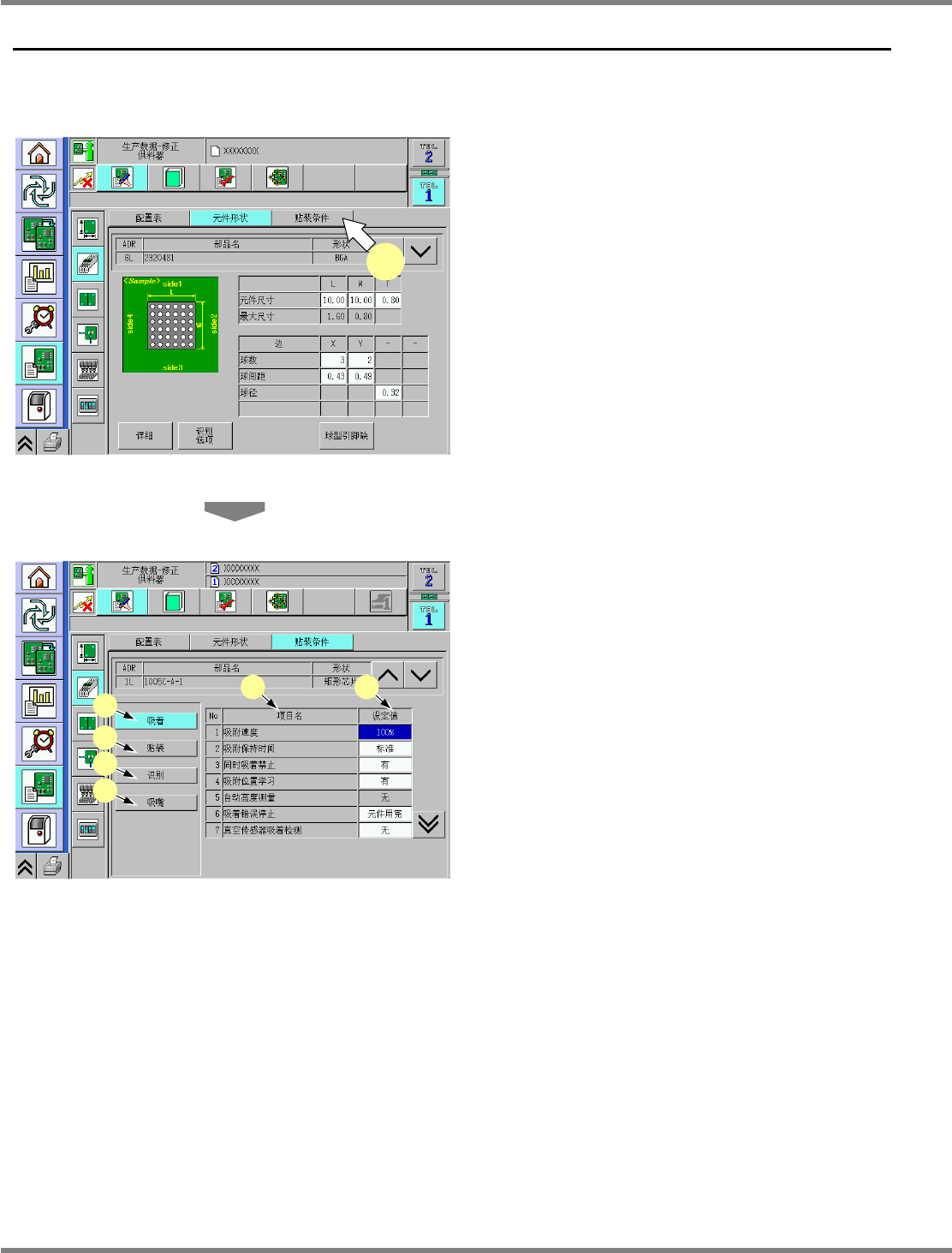

3.15
贴装条件
针对在各供料器地址登记的元件进行实装条件信息的数据输入和修正。
1
按
[
贴装条件
]
。
a. [
吸着
]
显示吸着条件的设定。
b. [
贴装
]
显示贴装条件的设定。
c. [
识别
]
显示识别条件的设定。
d. [
吸嘴
]
显示吸嘴的设定。
e. ‘
项目名
’
显示实装条件设定的项目。
f. ‘
设定值
’
设定各项目的实装条件。
DataModifyPartShape-03C03
1
DualDataModifyMountCondition-01C51
a
e
b
c
d
f
NPM-D
数据编制篇
3.15
贴装条件
EJM1DC-MB-03P-00 Page 3-33

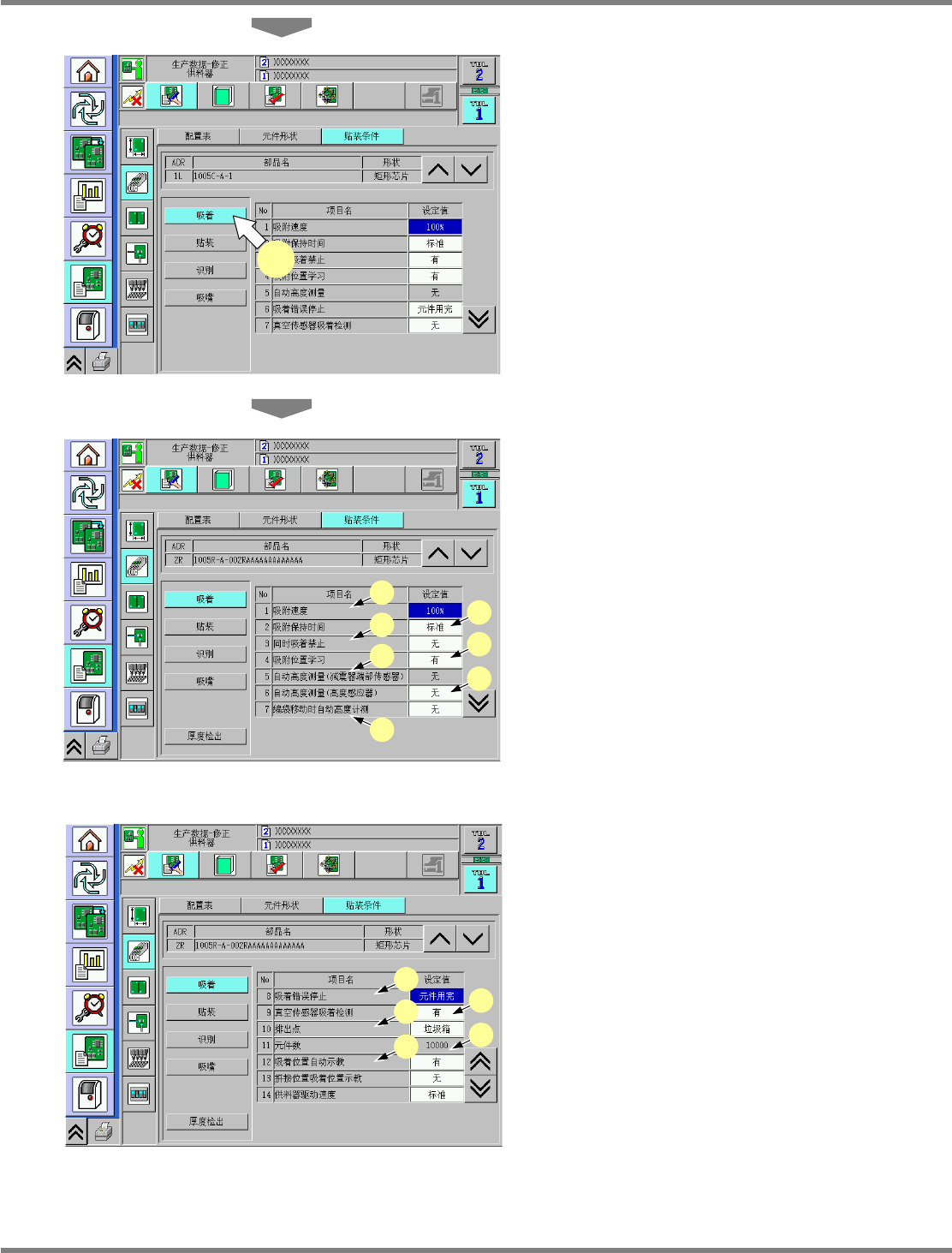

2
按
[
吸着
]
。
a. ‘
吸附速度
’
显示吸附速度
(20%
、
40%
、
60%
、
80%
、
100%)
。
b. ‘
吸附保持时间
’
显示吸附保持时间
(
标准、
2
倍、
4
倍
)
。
c. ‘
同时吸着禁止
’
显示同时吸附禁止的有无。
d. ‘
吸附学习位置
’
显示吸附位置学习的有无。
e. ‘
自动高度测量
(
减震器端部传感器
)’
显示自动高度测量
(
减震器端部传感器
)
的有
无。
f. ‘
自动高度测量
(
高度感应器
)’
显示自动高度测量
(
高度感应器
)
的有无。
(
只
限存在高度感应器时
)
g. ‘
编袋移动时自动高度计测
’
显示在检测编袋接缝之际，是否实施自动高
度计测。
(
只限在
2
吸嘴头或
8
、
12
、
16
吸
嘴头的情形下，且存在高度感应器时
)
h. ‘
吸着错误停止
’
显示发生了多少次吸着错误后停止
i. ‘
真空传感器吸着检测
’
显示真空传感器吸着检测的有无。
j. ‘
排出点
’
显示排出点
(
垃圾箱、
NG
传送带、
NG
托盘
)
。
k. ‘
元件数
’
显示在一个卷盘上的元件数量。
l. ‘
吸着位置自动示教
’
显示吸着位置自动示教的有无。
(
只限供料
器
)
DualDataModifyMountCondition-01C51
2
DataModifyMountCondition-06C00
a
c
e
b
d
f
g
DataModifyMountCondition-07C00
h
j
i
k
l
