NPM-D 数据编制篇 3.11 元件形状 ( 详细 ) EJM1DC-MB-03P-00 Page 3-21  引线 a. [ 引线组 ] 切换引线元件的各引线组信息。 b. ‘ 引线宽度 ’ 显示上、右、下、或左引线的宽度。 c. ‘ 引线间距 ’ 显示引线间距的上、右、下、或左边 。 d. ‘ 引线浮起 ’ 显示引线的浮起。  BGA a. ‘ 球径 ’ 显示元件旱点直径。 b. ‘ 球间距 ’ 显示 X 、 Y 方向的旱点间…

100%1 / 274
NPM-D
数据编制篇
3.11
元件形状
(
详细
)
Page 3-20 EJM1DC-MB-03P-00
3.11
元件形状
(
详细
)
针对在各供料器地址登记的元件进行元件形状的详细信息的数据输入和修正。
请把光标移动到要变更数据的位置，然后输入数值。
1
按
[
详细
]
。
角芯片
a. ‘
元件尺寸
(
+
L)’
显示尺寸容许值
(
+
L)
。
b. ‘
元件尺寸
(
−
L)’
显示尺寸容许值
(
−
L)
。
c. ‘
元件尺寸
(
+
W)’
显示尺寸容许值
(
+
W)
。
d. ‘
元件尺寸
(
−
W)’
显示尺寸容许值
(
−
W)
。
e. ‘
吸附位置
’
显示
X
、
Y
、
Z
方向的吸着位置。
f. ‘
压紧
’
显示实装间距、吸着间距。
g. ‘
识别高度
[mm]’
显示识别高度。
h. ‘
排出高度
[mm]’
显示排出高度。
DataModifyPartShape-05C00
1
DataModifyPartShapeDetail-03C04
d
a
g
e
f
h
c
b
NPM-D
数据编制篇
3.11
元件形状
(
详细
)
EJM1DC-MB-03P-00 Page 3-21

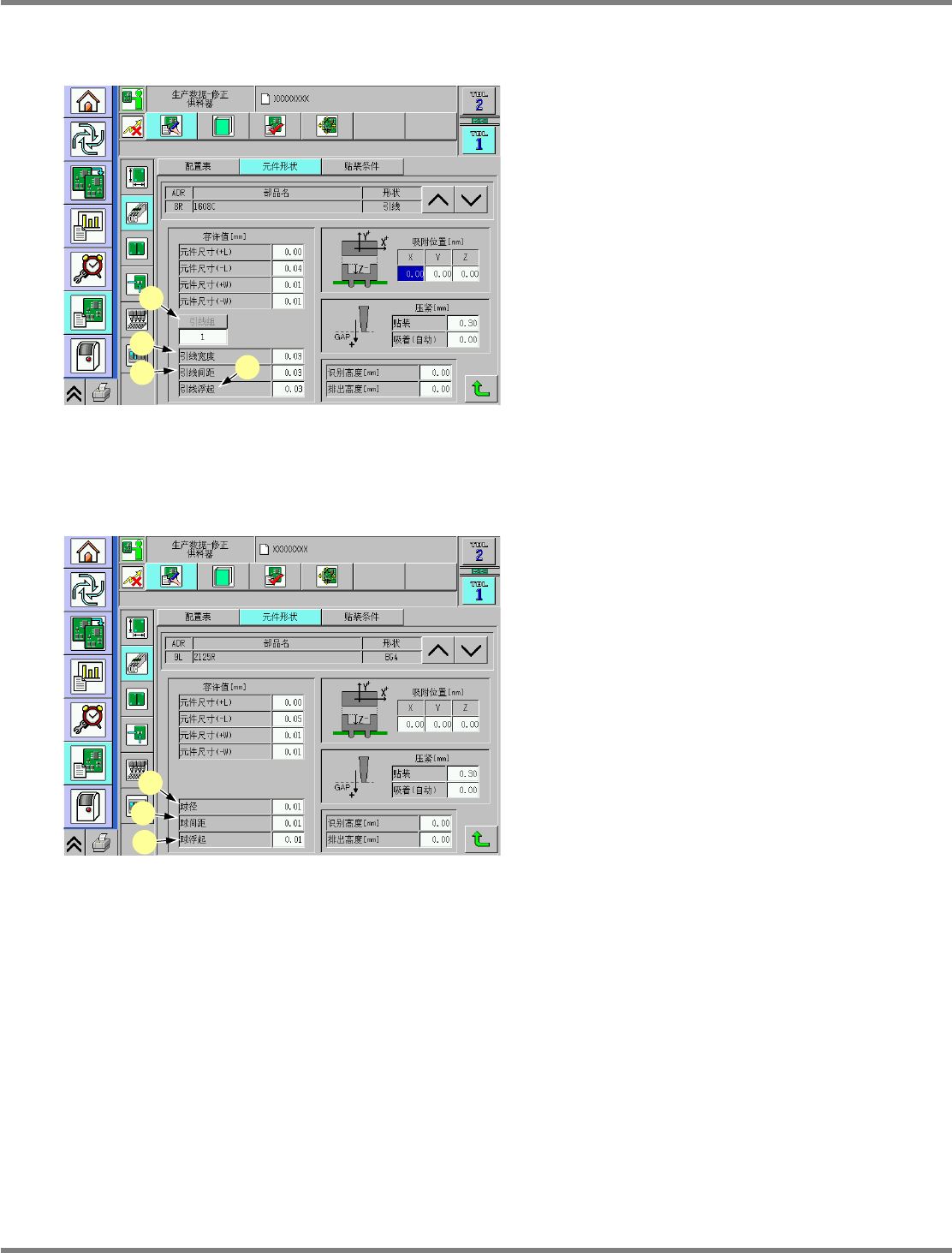

引线
a. [
引线组
]
切换引线元件的各引线组信息。
b. ‘
引线宽度
’
显示上、右、下、或左引线的宽度。
c. ‘
引线间距
’
显示引线间距的上、右、下、或左边。
d. ‘
引线浮起
’
显示引线的浮起。
BGA
a. ‘
球径
’
显示元件旱点直径。
b. ‘
球间距
’
显示
X
、
Y
方向的旱点间距。
c. ‘
球浮起
’
显示旱点浮起。
DataModifyPartShapeDetail-01C04
c
b
a
DataModifyPartShapeDetail-02C04
c
b
a
d
NPM-D
数据编制篇
3.12
元件形状
(
识别选项
)
Page 3-22 EJM1DC-MB-03P-00
3.12
元件形状
(
识别选项
)
针对登录在各料架地址上的元件，输入或修改元件形状的识别选项数据。请将关闭光标移动到变更数据的
位置上后，输入数值。
1
按
[
贴装位置偏移量
]
。
a. [
贴装位置偏移量
]
选择贴装位置偏移量数据后，显示关连数据。
b. [
倾斜范围检查
]
选择倾斜范围检查数据后，显示关连数据。
c. [
中心范围检查
]
选择中心范围检查数据后，显示关连数据。
d. [
辉度检查
]
选择辉度检查数据后，显示关连数据。
e. [2D
剪裁级别
]
选择
2D
剪裁级别数据后，显示关连数据。
[ 3D
剪裁级别
]
(
只限照相机的种类为
3D
时
)
选择
3D
剪裁级别数据后，显示关连数据。
[
传感器控制
]
(
只限照相机的种类为
3D
时
)
选择
3D
传感器控制数据后，显示关连数据。
f. ‘
贴装位置偏移量
X[mm] ’
设定加算到识别结果上的偏移量
X
(-300.000
～
300.000 )
。
g. ‘
贴装位置偏移量
Y[mm] ’
设定加算到识别结果上的偏移量
Y
(-300.000
～
300.000 )
。
h. ‘
贴装位置偏移量
θ[°] ’
设定加算到识别结果上的偏移量
θ
(-180.000
～
180.000 )
。
i .
上下滚动按钮显示。
k. [ON]
、
[OFF]
设定元件形状
(
识别选购件
)
的有效
/
无效。
如果设定为
OFF(
无效
)
，那么不能在设备上
重新设定为
ON(
有效
)
。如果需要重新设定为
ON(
有效
)
，请在
DGS
上重新编制数据。
DataModifyRecogOption-01C02
1
DataModifyRecogOption-01C02
e
d
c
b
i
f
g
h
a
k
