NPM-D 数据编制篇 5.12 传送带原点偏移量 EJM1DC-MB-05P-00 Page 5-29 双轨模式 a. ‘W [mm]’ 显示传送带的宽度。 ( 单位 : mm) b. ‘X [mm]’ 显示传送带宽的搬送偏移量 (X 方向 ) 。 ( 单 位 :mm) c. ‘Y [mm]’ 显示传送带宽的搬送偏移量 (Y 方向 ) 。 ( 单 位 :mm) UnitParamConv eyor WideOrigin-01C03…
NPM-D
数据编制篇
5.12
传送带原点偏移量
Page 5-28 EJM1DC-MB-05P-00
5.12
传送带原点偏移量
确认传送带原点偏移量。
单轨模式
1
按
。
a. ‘W[mm]’
显示传送带宽度的长度偏移量。
(
单位
: mm)
UnitParamLoadHead-01C02
1
UnitParamConveyorWideOrigin-01C50
a
NPM-D
数据编制篇
5.12
传送带原点偏移量
EJM1DC-MB-05P-00 Page 5-29
双轨模式
a. ‘W [mm]’
显示传送带的宽度。
(
单位
: mm)
b. ‘X [mm]’
显示传送带宽的搬送偏移量
(X
方向
)
。
(
单
位
:mm)
c. ‘Y [mm]’
显示传送带宽的搬送偏移量
(Y
方向
)
。
(
单
位
:mm)
UnitParamConveyorWideOrigin-01C03
a
b
c
NPM-D
数据编制篇

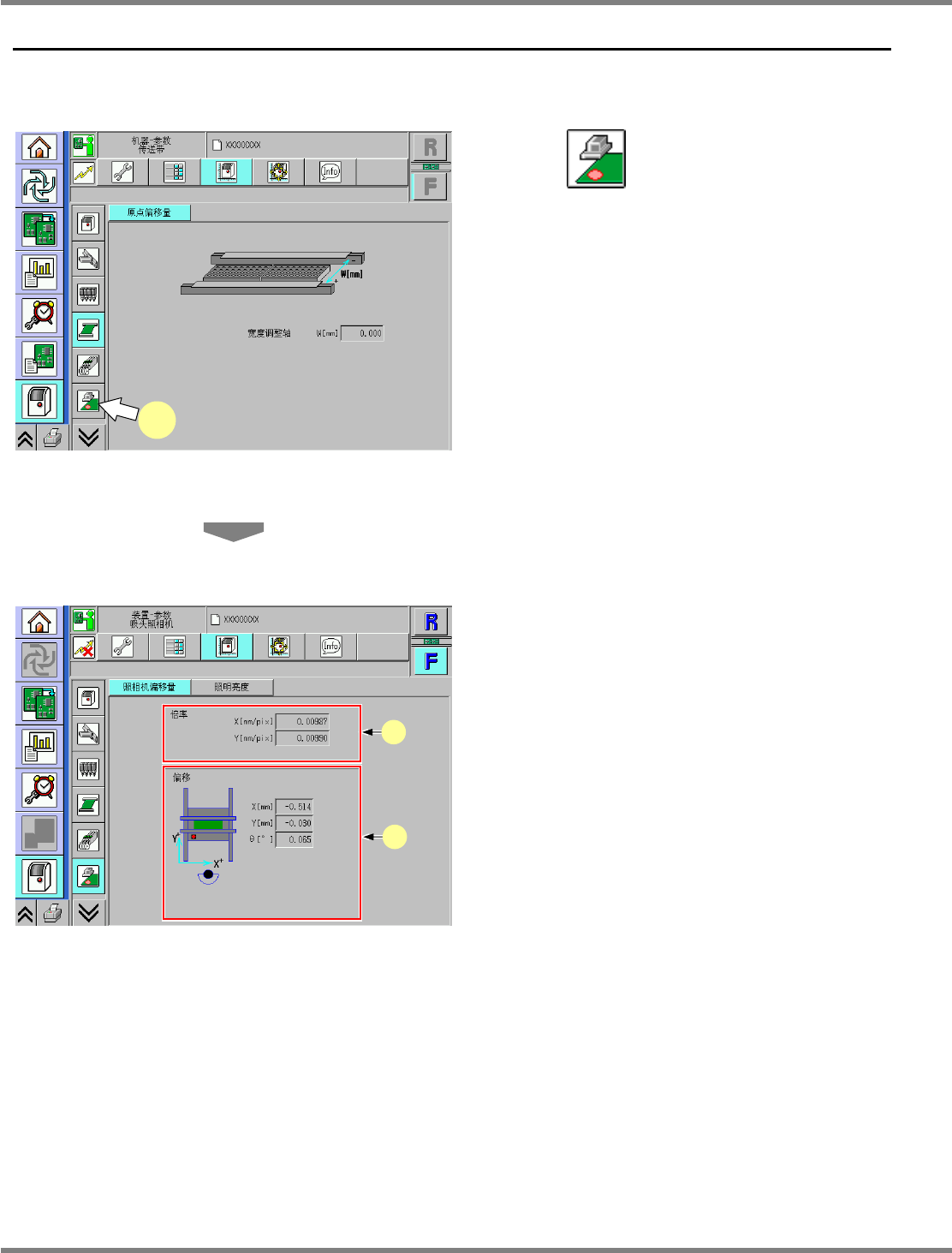

5.13
吸头照相机偏移量
Page 5-30 EJM1DC-MB-05P-00
5.13
吸头照相机偏移量
确认吸头照相机的偏移量和倍率标尺等。
1
按
。
a. ‘
倍率
’
是在识别装置中设定的吸头照相机的倍率。
在照相机倍率示教中设定。使用于基板识别
的计算。
b. ‘
偏移
’
通过识别位置示教设定各数值。是在识别照
相机识别时的移动位置的补正值。
UnitParamConveyorWideOrigin-01C50
1
UnitParamHeadCameraPos-01C01
a
b
