NPM-D
数据编制篇
1.2
双轨模式的画面操作
EJM1DC-MB-01P-00 Page 1-3
1.2
双轨模式的画面操作
双轨模式的操作画面上有规定位置显示轨道图标。
若按下显示的图标，则可切换轨道，进行信息的确认或作业。
DualDataModifyPCB-01C05
NPM-D
数据编制篇

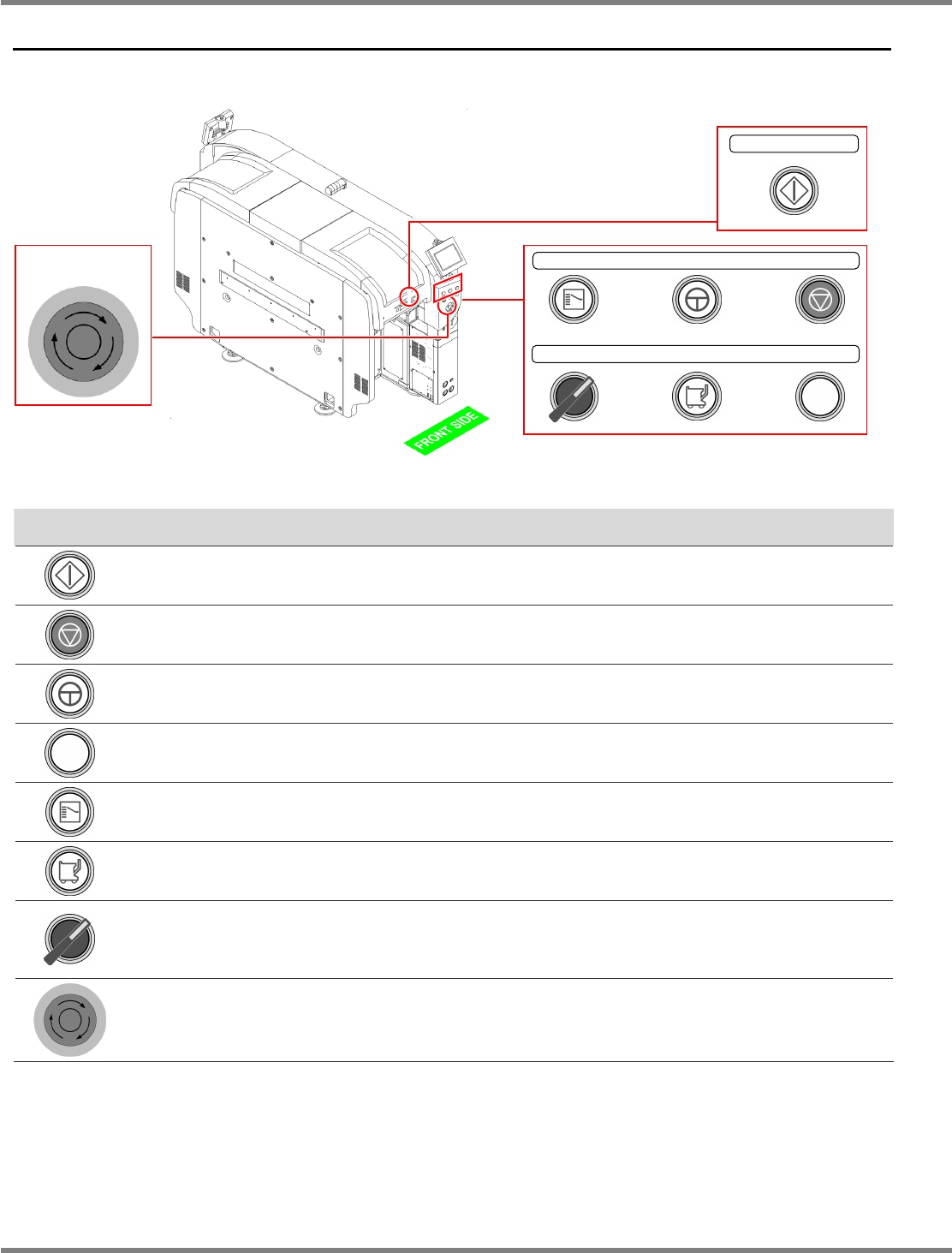

1.3
操作面板
Page 1-4 EJM1DC-MB-01P-00
1.3
操作面板
本节对本机操作面板以及其基本操作进行了说明。
∗
操作面板和紧急停止开关位于前面和后面的
2
处。
开关
名称
作用
START
在开始生产和从暂时停止的状态恢复到生产时使用。
STOP
生产暂时停止
(
暂时停止
)
时使用。
ENABLING
在按启动本机的开关
(
包含彩色接触面板
)
时，为防止发生危险，同时使用该开关。
OPTION
未使用
SELECT
进行操作面板，以及彩色接触面板的操作时，用于前后面的切换。
EXCHANGE
交换台车的拆卸、安装时使用。
SERVO
SERVO (
伺服开关
)
电机的电源开关。将手伸入本机可动部位内进行作业时请务必使开关置于
OFF
。生
产开始时，将前后操作面板的伺服开关之前后两面均设为
ON
。
(
前面、后面
: 2
处
)
紧急停止开关
紧急停止开关
本机紧急停止时使用的开关。一按该开关本机就会停止。要复位时，请先转开关，然
后拉出。
(
前面、后面
: 2
处
)
EJM9B-AB01
OFF
SERVO
ON
EXCHANGE
STOP
SELECT ENABLING
OPTION
紧急停止开关
START
NPM-D
数据编制篇
1.4
彩色接触面板
EJM1DC-MB-01P-00 Page 1-5
1.4
彩色接触面板
本机的操作在彩色接触面板和操作面板上进行。本节对彩色接触面板的基本操作进行了说明。
1.4.1
共同显示
No.
名称
说明
1
模式图标
以图标表示当前的模式。
2
网络状态图标
以图标表示当前的网络状态。
3
画面名称
是当前显示的画面名称。
4
生产数据名称
是当前在读取的生产数据名称。
未读取生产数据时为空栏。
5
工作台切换按钮
切换前
/
后的工作台显示
(
操作
)
。
6
轨道选择按钮
选择显示
(
操作
)
轨道
1
或显示
(
操作
)
轨道
2
。
(
不含单轨模式的轨道
)
7
信息栏
显示各种信息。
8
显示时间、版本
显示设备的现在的时间、前侧
/
后侧的吸头结构、机器软件版本。
DualChangePinUnitChange-01C50-1
4
5
3
1
7
2
8
6
