NPM-D
数据编制篇
3.6
基板弯曲数据
EJM1DC-MB-03P-00 Page 3-9
3.6
基板弯曲数据
确认、修改基板弯曲计测点的数据。
将光标移动到变更数据的位置上后，输入数值。
1
按
[
基板弯曲
]
。
a.
基板弯曲测量点数据
显示基板弯曲测量坐标
(X,Y)
。
能够修改测量坐标。
b. ‘PK’
显示图形的种类。如果不属于图形弯曲，即
显示为
0
。
c. ‘
跳过
’
跳过所选择的坐标。但是，计测点需要在
9
个点以上。当计测点在
9
个点以下时，不能
执行跳过动作。
d. ‘
弯曲模式
’
能够选择基板弯曲或图案弯曲
｡
[
基板
] :
通过计测结果补正整体基板。
[
图案
] :
通过计测结果，对每个图案进行补正。
e. [
图案
]
切换显示那一个图案的数据。只能在图案弯
曲下进行操作。
DataModifyPCBWarp-03C00
1
DataModifyPCBWarp-03C00
a
c
e d
b
NPM-D
数据编制篇
3.6
基板弯曲数据
Page 3-10 EJM1DC-MB-03P-00
向后工序交接弯曲信息时，或者从前工序接收弯曲信息时，需要将生产数据的通信开关的
‘
基板弯
曲信息
’
设定为
ON
。
进行变更时，在
DGS
上设定。

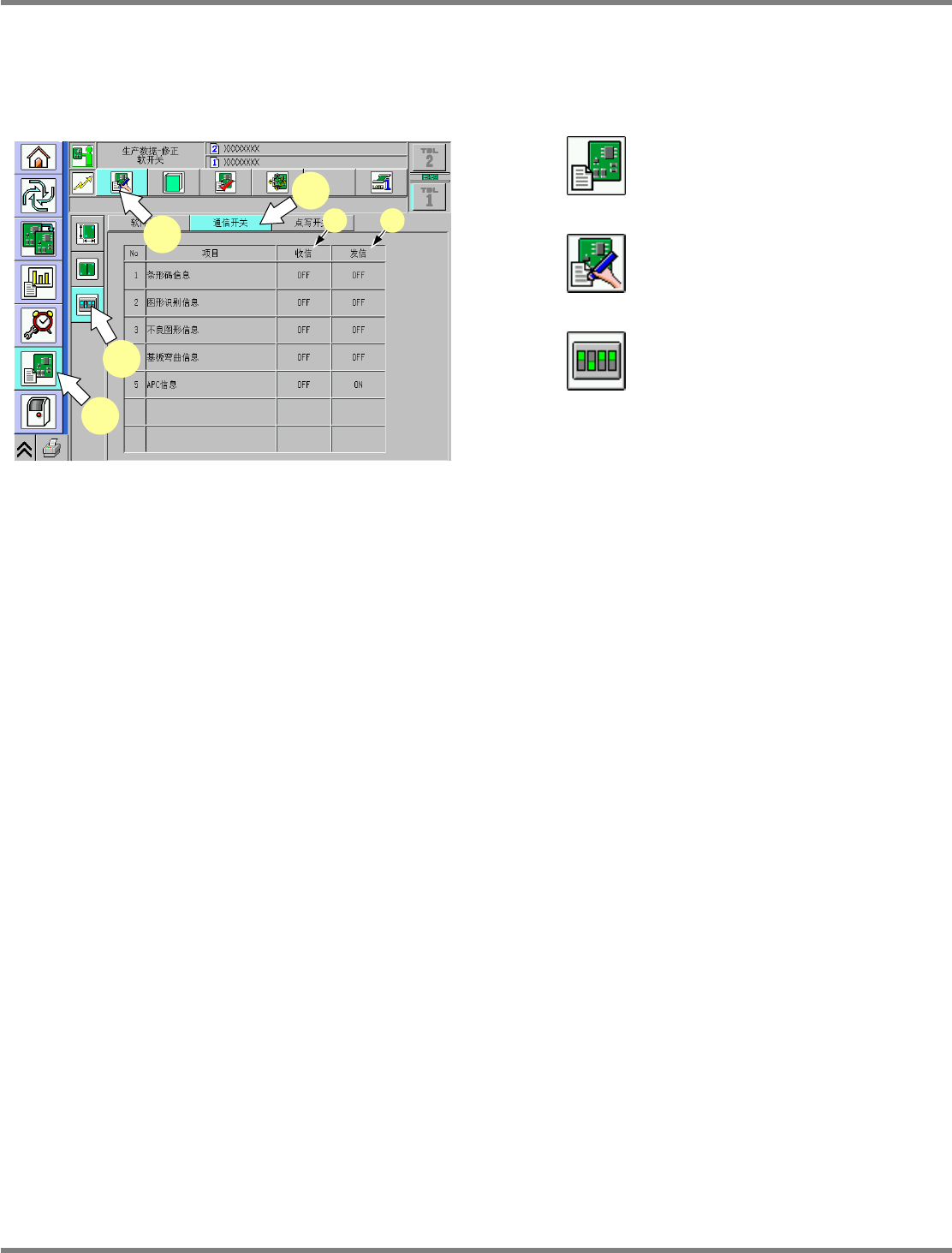

可在下述画面上确认设备上的设定。
1
按
。
2
按
。
3
按
。
4
按
[
通信开关
]
。
a. ‘
收信
’
从前工序接收各信息时，设定为
ON
。
需要将进行基板弯曲计测的打头设备设定为
OFF
。
b. ‘
发信
’
向后工序交接各信息时，设定为
ON
。
DataModifyComSW-01C01
2
3
4
a b
1
NPM-D
数据编制篇
3.7
配置表
(
供料器
)
EJM1DC-MB-03P-00 Page 3-11
3.7
配置表
(
供料器
)

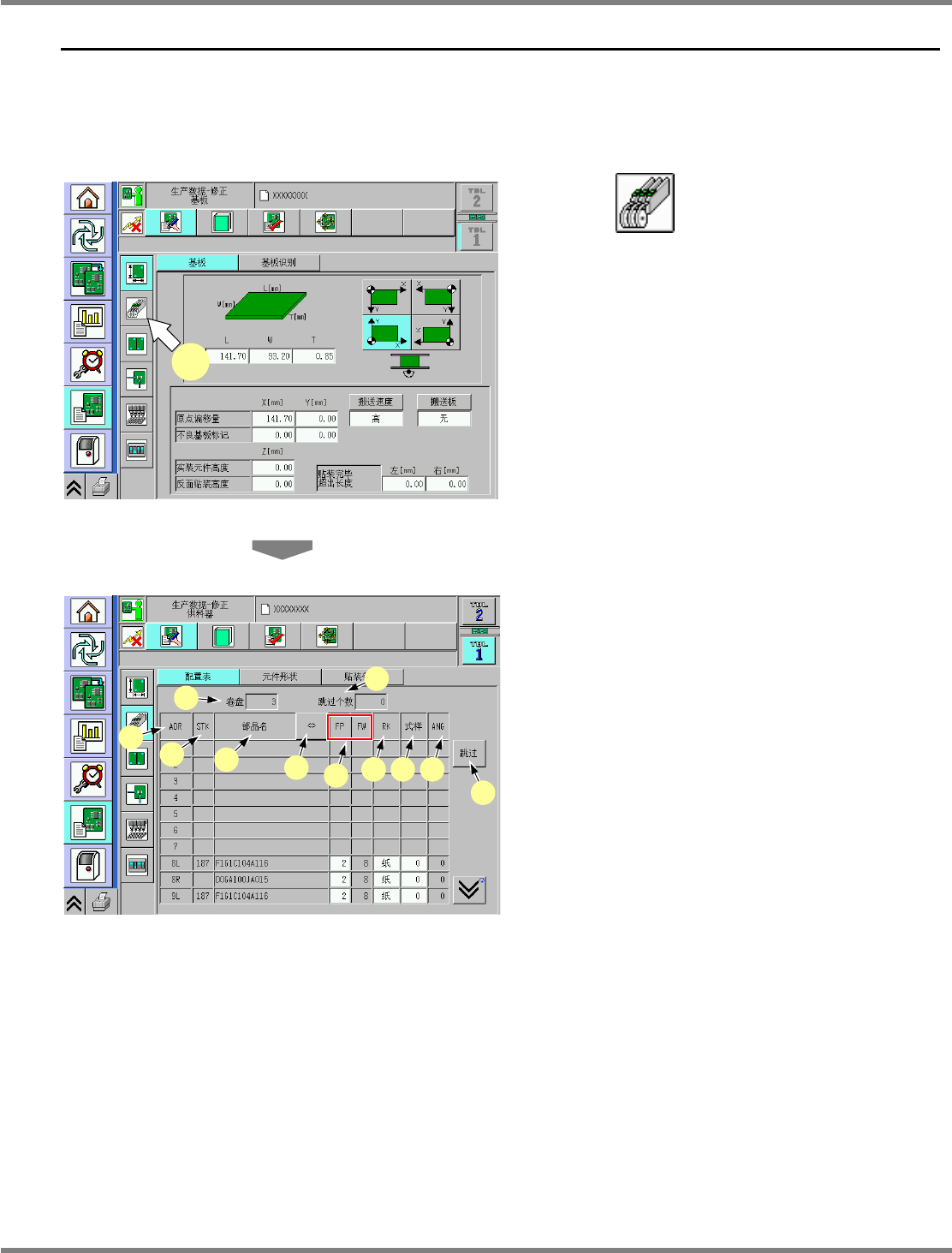

集中显示配置表和存储数据，可确认在供料器工作台上配置的供料器的状态。也可进行使用元件数据的确
认和修正。
请把光标移动到要变更数据的位置，然后输入数值。
1
按
。
a. ‘
卷盘
’
显示在所选择的工作台上登录的供料器总
数。
b. ‘
跳过个数
’
显示设定为跳过的供料器总数。
c. ‘ADR’
显示配置供料器的插槽号码
(
地址
)
和编带
的配置位置
(L
或
R)
。
d. ‘STK’
当有元件库存时，显示元件的识别编号。元
件识别编号相同的元件为库存元件。
e. ‘
部品名
’
显示部品的名称。
f. ‘FP’
、
‘FW’
显示编带的进给间距、宽度。
g. ‘RK’
显示编带的深度对应纸或者对应塑料。
h. ‘
式样
’
显示元件的供给角度。
i. ‘ANG’
显示部品的吸附角度。
j. [
⇔
]
名称过长时显示未显示的部分。
k. [
跳过
]
将光标所示的一行设定为跳过。
DataModifyPCB-01C05
1
DataModifyArrangFeeder-01C04
c
k
a
d
j
e
f
g
