NPM-D 数据编制篇 7.1 装置调整 EJM1DC-MB-07P-00 Page 7-25 l. ‘ 托盘箱挡板 ’ [ 开 ] [ 闭 ] 进行料箱挡板的开 / 关。 m. ‘ 照明 ’ [ON] [OFF] 进行照明的开 / 关。
NPM-D
数据编制篇
7.1
装置调整
Page 7-24 EJM1DC-MB-07P-00

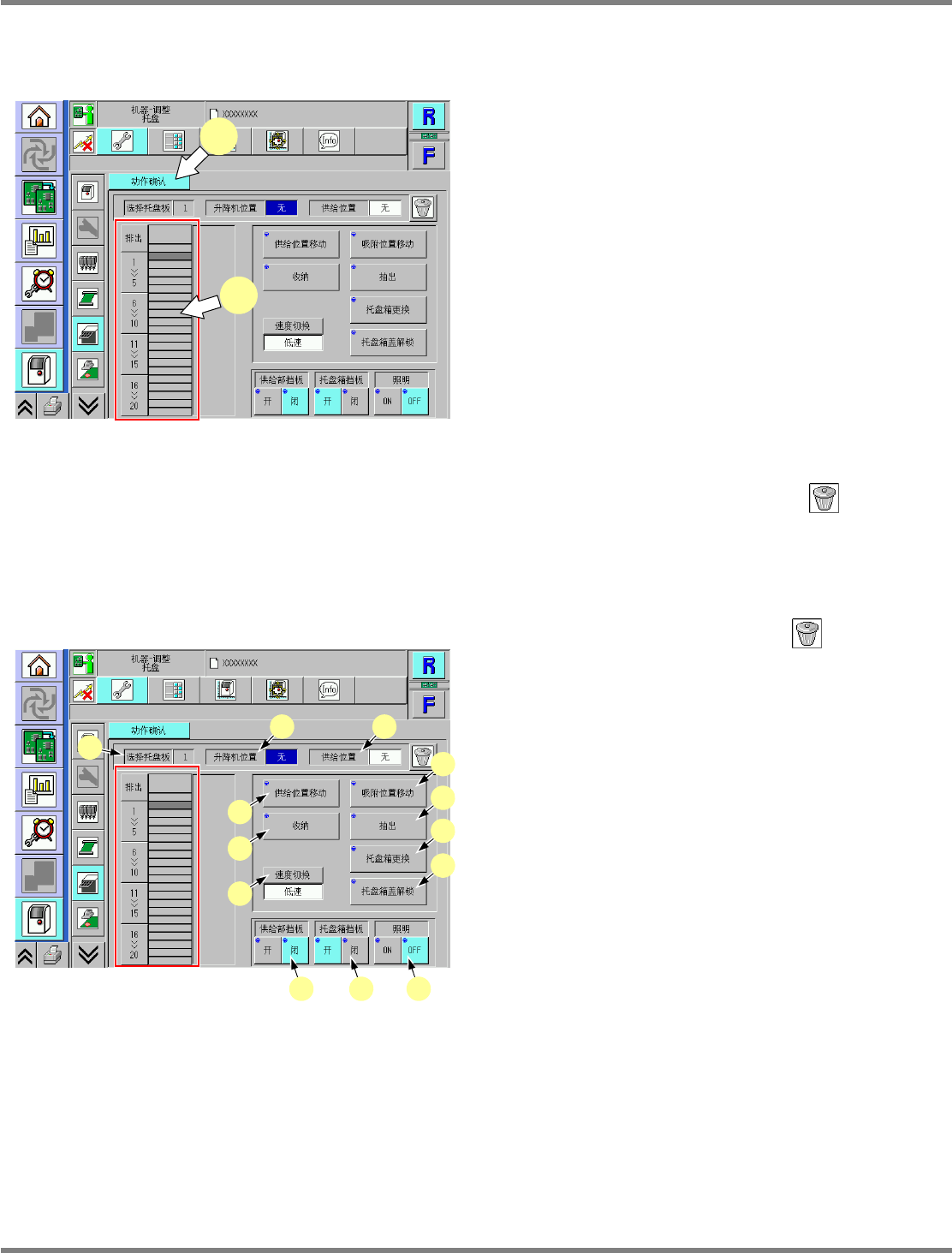

7.1.22
托盘状态确认
进行托盘板各动作的确认。请指定托盘板的地址，然后进行调整动作。
1
按
[
动作确认
]
。
2
选择进行动作确认的托盘板。
•
选择托盘板之后，可进行以下动作的确认。
a. ‘
选择托盘板
’
显示现在所选择的托盘板的号码。
=Note=
选择
[
排出托盘板
]
时，显示
21
。
b. ‘
升降机位置
’
显示现在在吸着位置上的托盘板号码。
=Note=
在选择升降机位置的状态下，按
后，
升降机位置的托盘板信息会变成
[
无
]
。
c. ‘
供给位置
’
显示现在在供给位置上的托盘板号码。
=Note=
在选择供给位置的状态下，按
，后，供
给位置的托盘板信息会变成无。
d. [
吸附位置移动
]
使所选择的托盘板移动到吸着位置。
e. [
供给位置移动
]
使所选择的托盘板移动到供给位置。
f. [
收纳
]
将所选择的托盘板收纳到料箱中。
g. [
抽出
]
将所选择的托盘板从料箱中取出。
h. [
托盘箱更换
]
进行料箱的更换。
i. [
速度切换
]
设定托盘板的移动速度。随着按下按钮，以
低、中、高的顺序进行更换。
j. [
托盘箱盖解锁
]
解除料箱盖的锁定。
k. ‘
供给部挡板
’ [
开
]
[
闭
]
打开或关闭挡板。
UnitAdjustTray-01C02
1
2
UnitAdjustTray-01C02
d
a
b
e
c
f
g
i
j
h
k l m
NPM-D
数据编制篇
7.1
装置调整
EJM1DC-MB-07P-00 Page 7-25
l. ‘
托盘箱挡板
’ [
开
] [
闭
]
进行料箱挡板的开
/
关。
m. ‘
照明
’ [ON] [OFF]
进行照明的开
/
关。
NPM-D
数据编制篇
7.1
装置调整
Page 7-26 EJM1DC-MB-07P-00
= 备忘录 =
