NPM-D 数据编制篇 6.1 装置设定 Page 6-14 EJM1DC-MB-06P-00 单一停止 l. [ 单一停止 ] 显示因单一停止而出现错误状态的相 关信号 塔状态一览。 紧急停止 m. [ 立即停止 ] 显示因立即停止而出现错误状态的相 关信号 塔状态一览。 元件用完 n. ‘ 照明 ’ 显示工作台照明的状态。 o. [ESC] 关闭工作台照明状况显示窗口，回到 信号塔 画面。 UnitSetSignal T…
NPM-D
数据编制篇
6.1
装置设定
EJM1DC-MB-06P-00 Page 6-13
6.1.3
信号塔
进行各种情况的表示灯和报警器设定。
分别显示机器状态参数、生产状态参数、错误状态
(
单一停止
)
参数、错误状态
(
立即停止
)
参数。
变更设定时，请选择任意状况的想变更的项目，然后按
[
变更
]
。
机器状态
a. ‘No’
显示序列编号。
b. ‘
状况
’
显示设定信号塔的状况。
c. ‘
红
’
显示信号塔的红色灯的状态。
d. ‘
黄
’
显示信号塔的黄色灯的状态。
e. ‘
绿
’
显示信号塔的绿色灯的状态。
f. ‘
报警器
’
显示信号塔的报警器的状态。
g. [
机器状态
]
显示有关机器状态的信号塔状态的一览表。
生产状态
h. [
生产状态
]
显示有关生产中状态的信号塔状态的一览。
i. [
复位
]
初始化到弊公司标准规格。
j. [
部品用完
]
显示部品用完的信息。
k.
将一览滚动到上一页或下一页。
UnitSetSignalTower-01C03
a
g
b c d e f
UnitSetSignalTower-02C03
h
i
k
j
NPM-D
数据编制篇
6.1
装置设定
Page 6-14 EJM1DC-MB-06P-00
单一停止
l. [
单一停止
]
显示因单一停止而出现错误状态的相关信号
塔状态一览。
紧急停止
m. [
立即停止
]
显示因立即停止而出现错误状态的相关信号
塔状态一览。
元件用完
n. ‘
照明
’
显示工作台照明的状态。
o. [ESC]
关闭工作台照明状况显示窗口，回到信号塔
画面。
UnitSetSignalTower-03C03
l
UnitSetSignalTower-04C03
m
UnitSetSignalTower-05C01
n
o
NPM-D
数据编制篇
6.1
装置设定
EJM1DC-MB-06P-00 Page 6-15

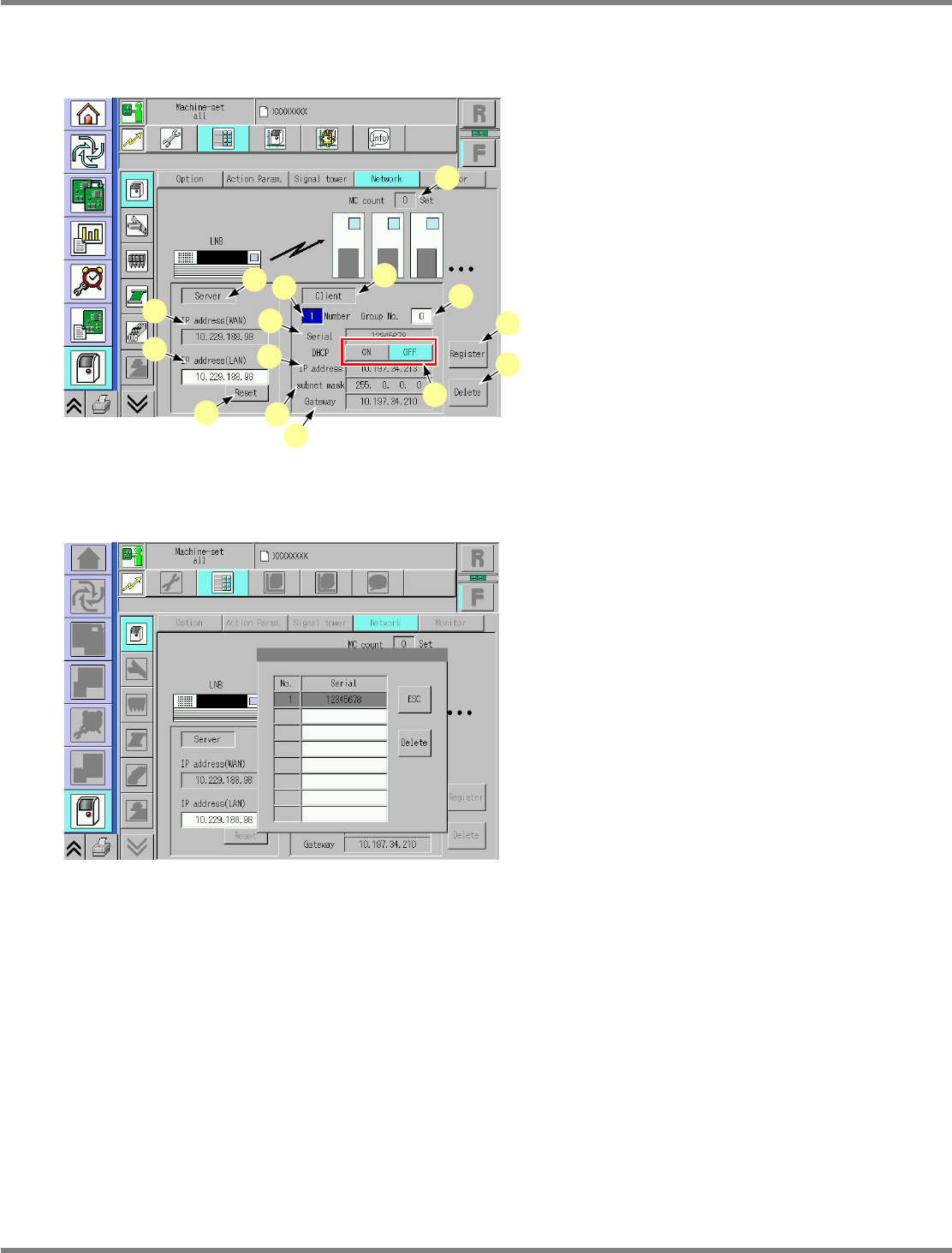

6.1.4
网络设定
为同
LNB
进行通信的设定。
a. ‘
服务器
’
显示
LNB
的设定。
b. ‘IP
地址
(WAN)’
显示
LAN
的
WAN (
对于
DGS)
侧网络上的
地址。
c. ‘IP
地址
(LAN)’
设定
LAN
的
LAN (
对机器
)
一侧的网络上地
址。
d. ‘
生产线台数
’
显示生产线连结的台数。
e. ‘
客户端
’
显示本机的设定。
f. ‘
台次
’
显示、设定本机位于从生产线开头起第几台。
g. ‘
小组编号
’
显示、设定本机在生产线上带有的小组编号。
h. ‘
机器序列
’
显示本机的出厂序号。
i. ‘IP
地址
’
显示本机在网络上的地址。
手动设定之际，请将
DHCP
设定为
OFF
。将
会显示输入
IP
地址所需的数字键画面。
(
需
要重新启动机器。
)
j.
子网掩码
’
显示本机器的子网掩码。
手动设定之际，请将
DHCP
设定为
OFF
。将
会显示输入子网掩码所需的数字键画面。
(
需
要重新启动机器。
)
k. ‘
网关
’
显示本机器的网关。
l. [
登陆
]
使用所设定的机器编号和小组编号，在
LNB
上进行生产线登录。
m. [
删除
]
在窗口显示
LNB
上所登记的机器一览，可以
删除所选择的机器编号的信息。
n. [ON]
、
[OFF]
切换
DHCP
的
ON
和
OFF
。设定
OFF
时，
手动设定
IP
地址、子网掩码。
o. [
复位
]
将
LNB
的
IP
地址复位到初始设定值。
UnitSetNetworkSet-02C05
UnitSetNetworkSet-01C05
a
d
e
f
g
h
i
l
m
b
c
k
n
o
j
