1 Einleitung 1.1 Sicherheitshinweise 10 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Stationäre Kamera Typ 25/33 (GigE) Stationary Camera Type 25/33 (GigE) 03/2021 Druckluftverhältnisse in der Maschine nac…

1 Einleitung

1.1 Sicherheitshinweise

Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Stationäre Kamera Typ 25/33 (GigE) Stationary

Camera Type 25/33 (GigE) 03/2021

VORSICHT

Datenverlust!

Um Datenverlust zu vermeiden, schalten Sie die Maschine - außer in Notfällen – erst nach

folgenden Kriterien aus:

► Die Maschine hat die Datenübertragung von Maschinen-, Rüstungs- und Nutzendaten

beendet.

► Die Maschine hat die LP-Bearbeitung beendet.

► Die Maschine hat die Hochlaufphase beendet.

Hauptschalter ausgeschaltet – aber Maschine am Netz angeklemmt

GEFAHR

Lebensgefahr durch Spannungen!

Unsachgemäßer Umgang mit der Maschine kann zu Tod oder schwerer Körperverletzung

sowie erheblichem Sachschaden führen.

Trotz ausgeschaltetem Hauptschalter führen folgende Komponenten noch lebensgefähr-

liche Spannungen an der Stromversorgung:

► Netz-Anschlussklemmen

► L1, L2 und L3 des Hauptschalters S1

► Servicesteckdose X98 (wenn vorhanden)

► Nach Ausschalten des Hauptschalters führt die Schütz-Sicherheitsabschaltung (CSB)

noch fünf Minuten lang Spannung.

► Die Farbe aller Einzeladern, die auch bei ausgeschaltetem Hauptschalter Strom

führen, ist orange.

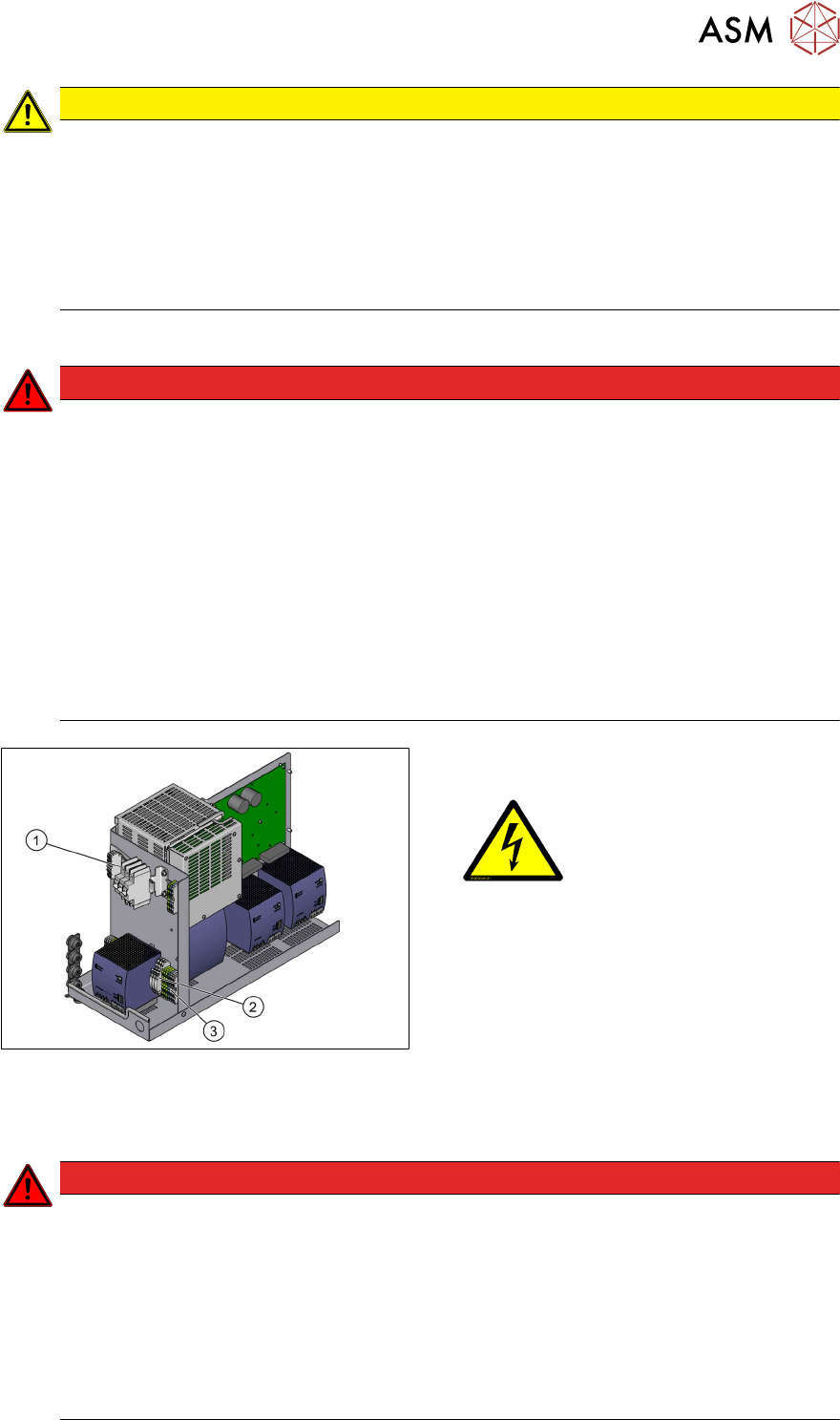

Abb.1: Stromversorgungseinschub (SIPLACESX1/

SX2V3, SMPS)

1. Hauptschalter (S1)

2. Messpunkte

3. Netz-Anschlussklemmen (X94) für das

Netzversorgungskabel

Hauptschalter ausgeschaltet – Maschine vom Netz abgeklemmt

GEFAHR

Lebensgefährliche Spannungen im Stromversorgungseinschub!

Am Stromversorgungseinschub befinden sich Komponenten (Kondensatoren), welche auch

in ausgeschaltetem Zustand der Maschine und mit gezogenem Netzstecker noch für ca.

fünf Minuten lang lebensgefährliche Spannungen führen können.

► Warten Sie mindestens fünf Minuten bevor Sie Arbeiten am Stromversorgungsein-

schub durchführen.

► Nur Servicetechniker der ASM Assembly Systems GmbH & Co. KG bzw. bei ASM

geschulte Servicetechniker des Betreibers dürfen Arbeiten an der Stromversorgung

und der Schütz-Sicherheitsabschaltung (CSB) durchführen.

1 Einleitung

1.1 Sicherheitshinweise

10 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Stationäre Kamera Typ 25/33 (GigE) Stationary

Camera Type 25/33 (GigE) 03/2021

Druckluftverhältnisse in der Maschine nach Abschalten des Hauptschalters

Beim Ausschalten des Hauptschalters oder Ausfall der Netzversorgung für die Maschine schließt

das elektrisch gesteuerte Hauptventil der Drucklufteinheit. Der Druck fällt innerhalb von fünf Sekun-

den auf 0 MPa (0bar) ab.

1.1.4 Sicherheitshinweise zur Druckluftversorgung

VORSICHT

Verletzungsgefahr durch Druckluft!

Es besteht Verletzungsgefahr beim Abziehen von Druckluftleitungen.

► Ziehen Sie niemals Druckluftleitungen ab, welche unter Druck stehen.

VORSICHT

Längere Unterbrechung der Druckluft kann Beschädigungen hervorrufen.

Bei eingeschalteter Maschine dürfen Sie die Druckluftzufuhr mit dem Absperrhahn maximal

30Minuten unterbrechen.

► Brauchen Sie für die Arbeiten am Pneumatiksystem länger, so müssen Sie die

Maschine am Hauptschalter ausschalten und diese von der Druckluftversorgung tren-

nen.

1.1.5 Sicherheitshinweise zu Arbeiten am Schneidgerät

WARNUNG

Bei Arbeiten im Bereich des Schneidgerätes besteht Verletzungsgefahr.

Wenn Sie Arbeiten im Bereich des Schneidgeräts durchführen, dann fahren Sie die

BE‑Wagen aus der Maschine und trennen Sie die Maschine von der Netz- und Druckluft-

versorgung.

► Warten Sie so lange, bis der Betriebsdruck auf 0 MPa abgesunken ist.

► Öffnen Sie das Entlüftungsventil, um die Pneumatikleitungen und das Schneidgerät zu

entlüften.

► Nach Abschluss der Arbeiten am Schneidgerät muss das Entlüftungsventil wieder

geschlossen werden.

► Sichern Sie die Maschine gewissenhaft gegen unbefugtes Wiedereinschalten.

► Greifen Sie nicht in das Schneidgerät.

VORSICHT

Bei Arbeiten am Schneidgerät besteht Verletzungsgefahr.

Setzen Sie das ausgebaute Schneidgerät niemals auf Ihrem Körper (z.B. Knie, Ober-

schenkel) ab. Stellen Sie auch nicht Ihre Füße darunter.

► Tragen Sie feste Schutzhandschuhe.

► Halten und tragen Sie das Schneidgerät grundsätzlich nur links und rechts außen.

1.1.6 Sicherheitshinweise zum Portal

VORSICHT

Beim Verschieben des Portals kann der Bestückkopf beschädigt werden.

Beachten Sie beim Verschieben des Portals unbedingt folgende Punkte:

► Verschieben Sie das Portal niemals, indem Sie mit den Händen gegen den Bestück-

kopf drücken.

► Verschieben Sie das Portal niemals, wenn die Z-Achse abgesenkt ist.

1 Einleitung

1.2 Was vor Beginn der Arbeiten zu tun ist...

Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Stationäre Kamera Typ 25/33 (GigE) Stationary

Camera Type 25/33 (GigE) 03/2021

1.1.7 Sicherheitshinweise zu Gefahrenstoffen

VORSICHT

Sicherheitsdatenblätter beachten

Berücksichtigen Sie beim Umgang mit Gefahrenstoffen (z.B. Loctite 241, Ethylalkohol) das

jeweils gültige Sicherheitsdatenblatt.

1.1.8 Klassifizierung der optischen Systeme

1.1.8.1 Klassifizierung der Gesamtmaschine

Abb.2: Laserklasse 2

Die betriebsbereite Gesamtmaschine ist der

Laserklasse2 zugeordnet.

Die Laserklassen werden nach IEC 60825‑1:2014

ermittelt.

1.1.8.2 Laserklassifizierung

Folgende Baugruppen sind der Laserklasse 2 zugeordnet:

●

BE-Sensor am SpeedStar

●

BE-Sensor am MultiStar

●

Laserlichtschranken am Leiterplattentransport

1.1.8.3 Klassifizierung der Kamerasysteme

WARNUNG

LEDs

In den verwendeten Kamera-Beleuchtungssystemen sind helle LEDs verbaut. Diese sind

nach IEC 62741:2006 in der Risikogruppe 1 eingestuft.

► Nicht in den Strahl blicken!

1.2 Was vor Beginn der Arbeiten zu tun ist...

Aufgabe und Zweck

Bevor Sie an der Maschine Instandhaltungs-, Umbau- oder Servicearbeiten in irgendeiner Form

ausführen, müssen Sie diese, so nicht anders beschrieben, gegen Wiedereinschalten sichern und

dazu entsprechende Warnschilder anbringen. Wenn ein Ausschalten der Maschine nicht nötig oder

möglich ist, dann wird dies explizit beschrieben.

Wenn Sie sich an die nachstehend beschriebene Vorgehensweise halten, ist eine Verletzungs-

gefahr für Mitarbeiter ausgeschlossen.

HINWEIS

Zusätzliche Sicherheitsmaßnahmen

Dieses Verfahren beinhaltet die Mindestanforderungen, die an das Verfahren zum Verrie-

geln bzw. Anbringen von Warnschildern an der Maschine bei Instandhaltungs- und Service-

arbeiten gestellt werden. Zusätzliche Sicherheitsmaßnahmen, die nötig sind, um die Arbeit

sicher zu beenden, können von der Arbeitssicherheit, dem Sicherheitsbeauftragten, dem

Sicherheitskommittee und der Gesundheitsabteilung spezifiziert werden.
