4 Anhang 4.1 Auszüge aus der Serviceanleitung 42 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Stationäre Kamera Typ 25/33 (GigE) Stationary Camera Type 25/33 (GigE) 03/2021 Montieren des rechten Niederhalt…
4 Anhang
4.1 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Stationäre Kamera Typ 25/33 (GigE) Stationary
Camera Type 25/33 (GigE) 03/2021
41

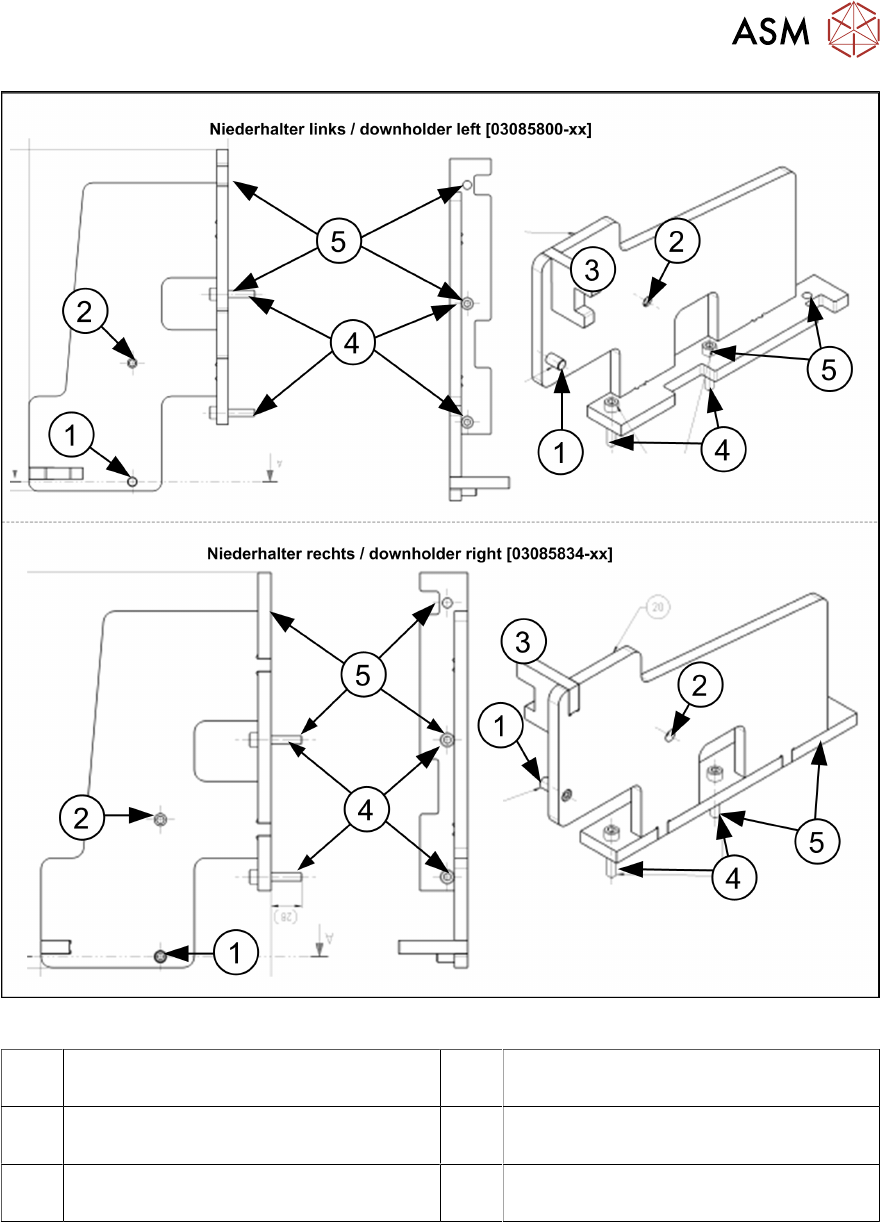

Abb.34: Einfahrhilfe
1 Stift DIN6325-10-M6x30-St [00358814-
xx] an Position innen
2 Stift DIN6325-10-M6x30-St [00358814-
xx] an Position außen
3 Einfahrhilfe 4 Schraube ISO4762-M8x40-A2-70
[03042589-xx]
5 Schraube ISO4762-M8x40-A2-70
[03042589-xx]
Die Position der Befestigungsschrauben(4) und(5) ist abhängig von der Position des Einzugs.
Bei Tischposition innen befindet sich der Niederhalter-Pin(1) um ca. 125mm nach innen versetzt
zur Einfahrhilfe(3)
und die Niederhalter werden mit je zwei neuen Schrauben an der Position(4)
zusammen mit dem Einzug befestigt.
Bei Tischposition außen befindet sich der Niederhalter-Pin(2) unterhalb der Einfahrhilfe(3) und die
Niederhalter werden mit je zwei neuen Schrauben an der Position(5)
zusammen mit dem Einzug
befestigt.
4 Anhang
4.1 Auszüge aus der Serviceanleitung
42 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Stationäre Kamera Typ 25/33 (GigE) Stationary
Camera Type 25/33 (GigE) 03/2021

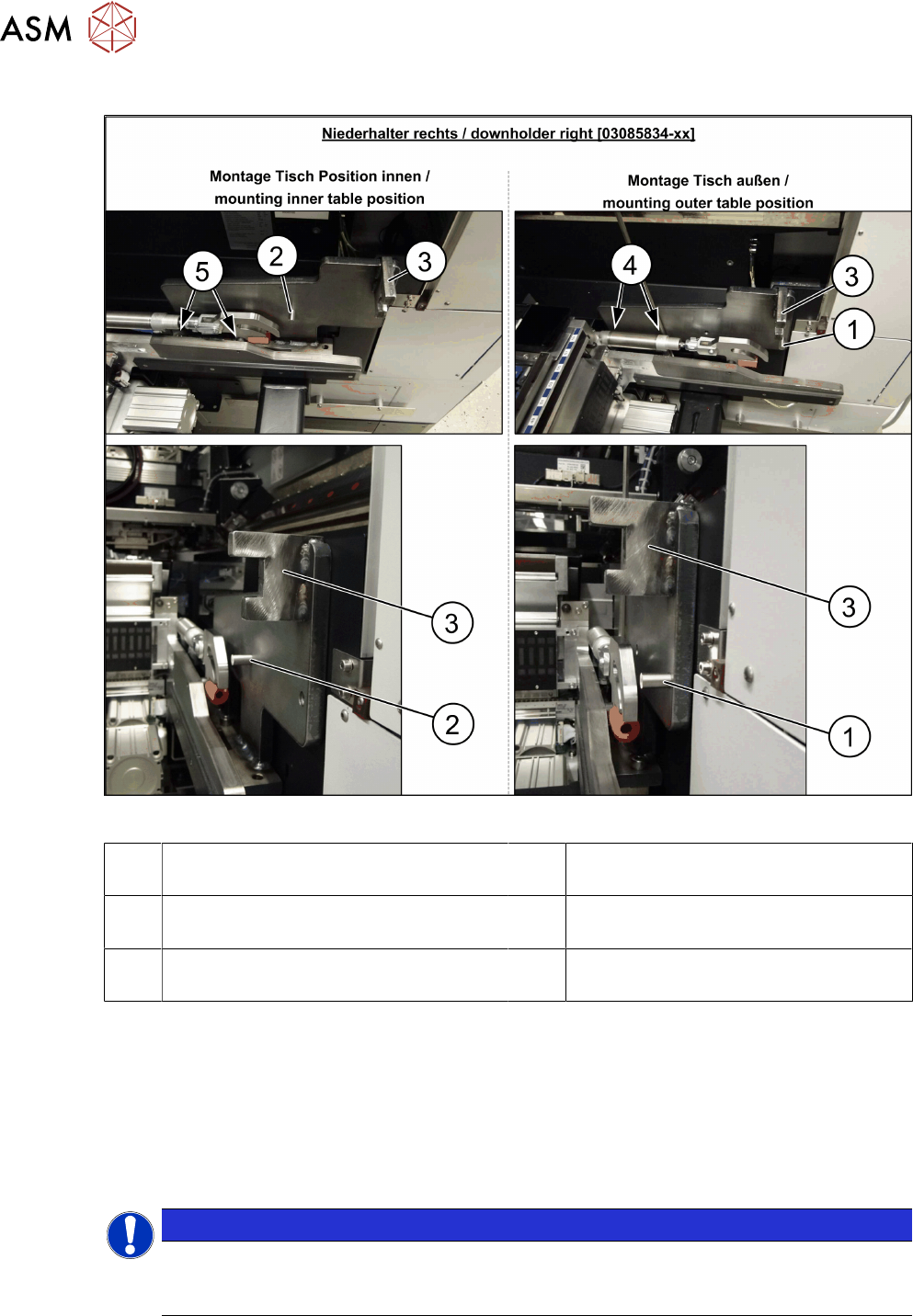

Montieren des rechten Niederhalters
Abb.35: Niederhalter
1 Stift DIN6325-10-M6x30-St [00358814-
xx] an Position innen
2 Stift DIN6325-10-M6x30-St [00358814-
xx] an Position außen
3 Einfahrhilfe 4 Schraube ISO4762-M8x40-A2-70
[03042589-xx]
5 Schraube ISO4762-M8x40-A2-70
[03042589-xx]
► Entfernen Sie die beiden Schrauben(4) und(5) auf der rechten Seite des BE-Einzugs. Die
Schrauben befinden sich unterhalb des Einzug-Zylinders.
► Setzen Sie den "Niederhalter COT-i rechts komplett" [03085834-xx] auf der rechten Seite des
BE-Einzugs auf, so dass die Bohrungen deckungsgleich sind.
► Schrauben Sie den Niederhalter mit zwei neuen Schrauben(4) und(5) fest.
► Der Niederhalter-Pin(2) muss sich immer ca. 10mm vor der Klaue des Einzugs und die Ein-
fahrhilfe(3)
hinter dem Maschinenschutz (Haubenklappe) befinden.
HINWEIS
Schrauben
Stecken Sie die neuen Schrauben in die Bohrungen des Niederhalters und setzen Sie den
Niederhalter zusammen mit den Schrauben auf den BE-Einzug.
4 Anhang
4.1 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Stationäre Kamera Typ 25/33 (GigE) Stationary
Camera Type 25/33 (GigE) 03/2021
43

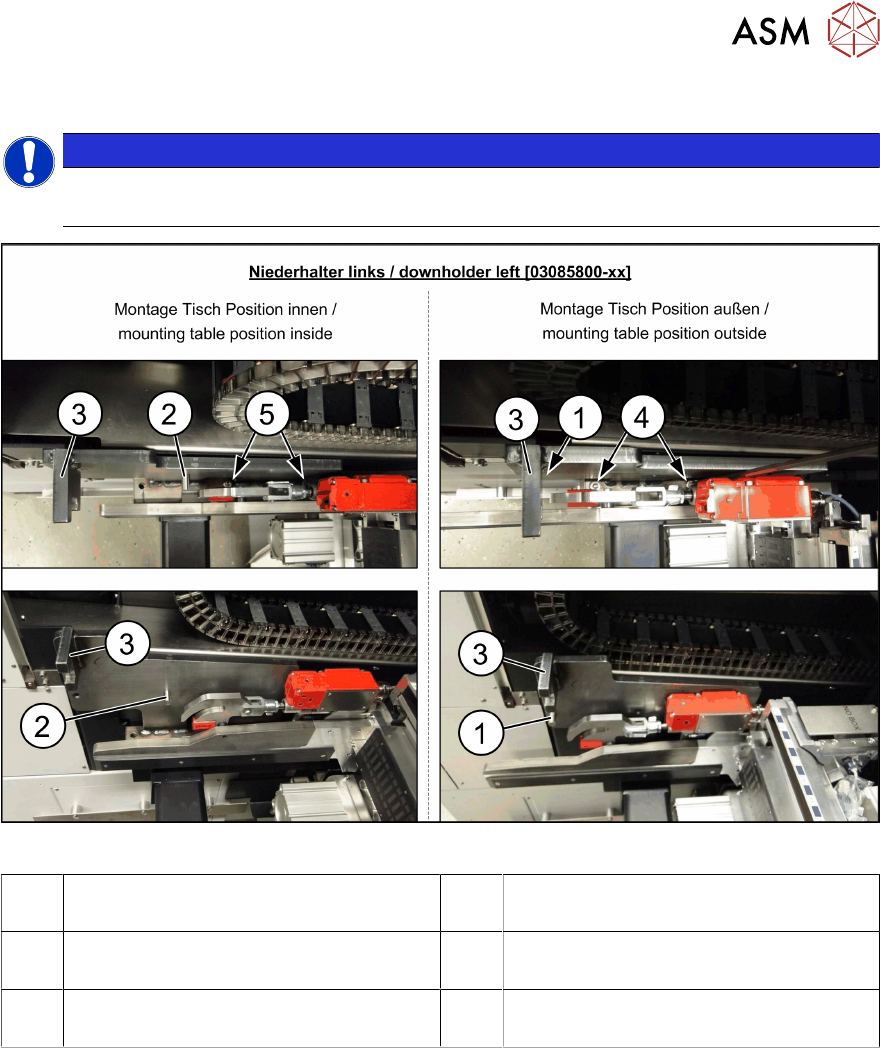

Montieren des linken Niederhalters
HINWEIS
COT-I30-BE-Einzug für den WPC
Beim COT-I30-BE-Einzug für den WPC wird nur der Niederhalter rechts montiert.
Abb.36: Niederhalter
1 Stift DIN6325-10-M6x30-St [00358814-
xx] an Position innen
2 Stift DIN6325-10-M6x30-St [00358814-
xx] an Position außen
3 Einfahrhilfe 4 Schraube ISO4762-M8x40-A2-70
[03042589-xx]
5 Schraube ISO4762-M8x40-A2-70
[03042589-xx]
► Entfernen Sie die beiden Schrauben(4) und(5) auf der linken Seite des BE-Einzugs.
► Setzen Sie den "Niederhalter COT-i links komplett" [03085800-xx] auf der linken Seite des
BE-Einzugs auf, so dass die Bohrungen deckungsgleich sind.
► Schrauben Sie den Niederhalter mit zwei neuen Schrauben(4) und(5) fest.
► Der Niederhalter-Pin(2) muss sich immer ca. 10mm vor der Klaue des Einzugs und die Ein-
fahrhilfe(3)
hinter dem Maschinenschutz (Haubenklappe) befinden.
