3 Einbau
3.2 Einbaulage
24 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Stationäre Kamera Typ 25/33 (GigE) Stationary
Camera Type 25/33 (GigE) 03/2021
3.2 Einbaulage

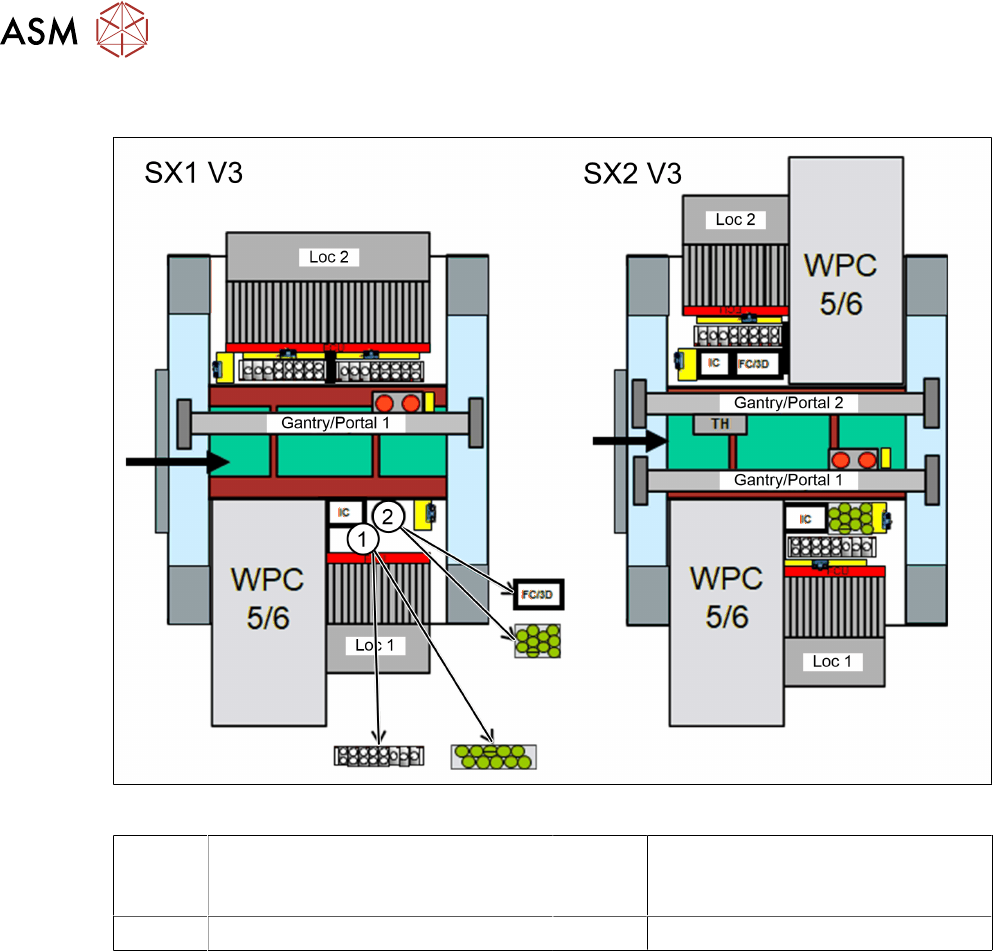

Abb.8: Einbaulage der stationären Kameras
1 PPW / Pin-Magazin Q10 (Option
Smart Pin Support(
2 FC-Kamera / 3D-Koplan-Modul / Pin-
Magazin L10 (Option Smart Pin Sup-
port)
Loc 1 Stellplatz 1 Loc 2 Stellplatz 2
3.3 Vorbereitende Arbeiten an der Maschine
► Entnehmen Sie den BE-Wagen/WPC am Einbauort der Kamera.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}11]
► Bauen Sie die Gurtabfallrutsche aus.
4.1.1 "Gurtabfallrutsche tauschen" [}37]
► Demontieren Sie den Halter des Abwurfbehälters.
► Für eine bessere Zugänglichkeit müssen Sie ggf. den BE-Einzug ein Stück herausziehen.
4.1.2 "BE-Einzug SX1/SX2 komplett tauschen" [}38]
3 Einbau
3.4 Vorbereitende Arbeiten an der Kamera
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Stationäre Kamera Typ 25/33 (GigE) Stationary
Camera Type 25/33 (GigE) 03/2021
25
3.4 Vorbereitende Arbeiten an der Kamera
HINWEIS
Die folgenden Arbeiten sind für beide Kameratypen grundsätzlich gleich. Auf relevante
Unterschiede wird explizit hingewiesen.
Oberteil und Abdeckung abnehmen

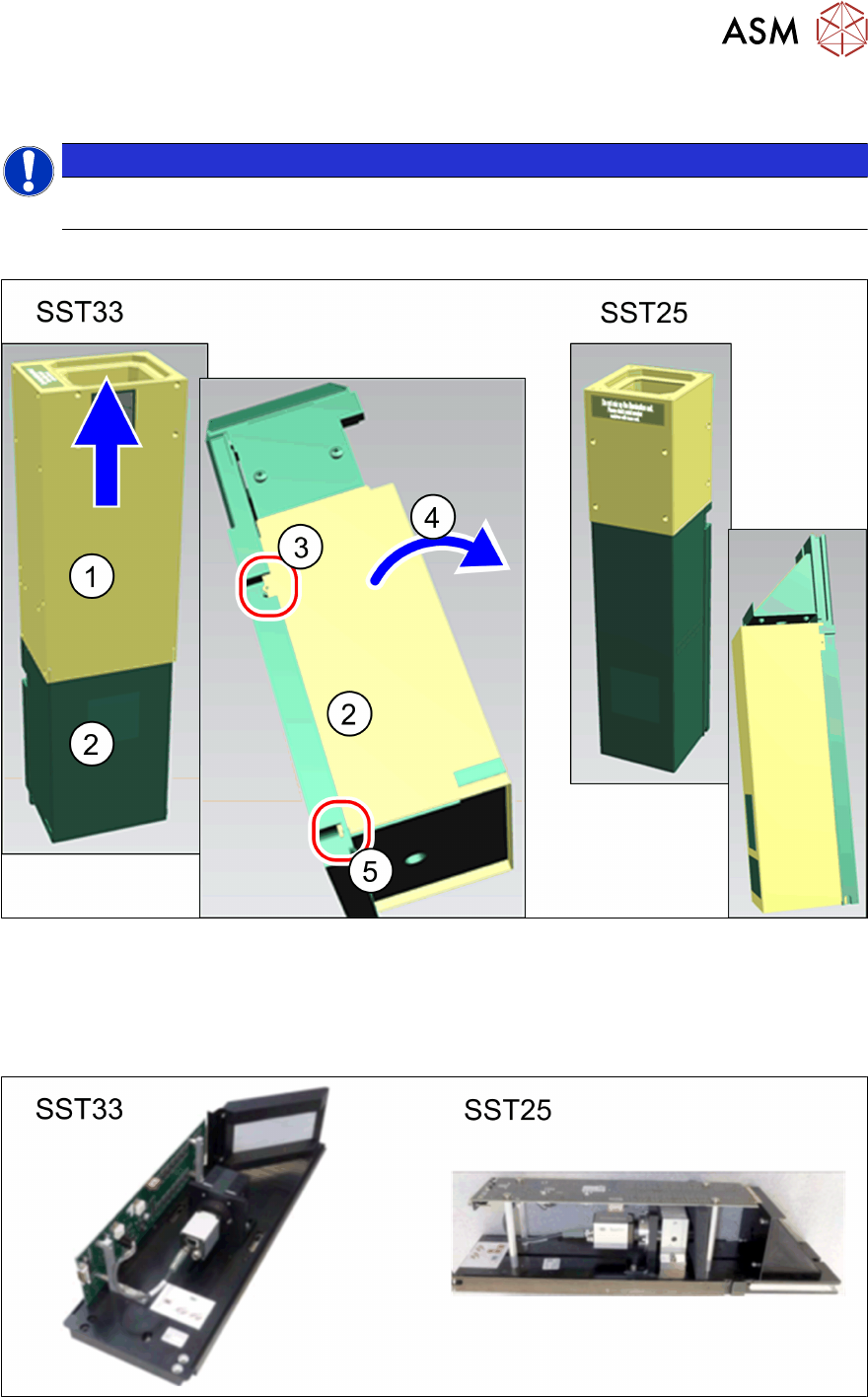

Abb.9: Oberteil und untere Abdeckung abnehmen
► Ziehen Sie das Oberteil(1) gerade nach oben vom Unterteil ab.
► Drücken Sie die untere Abdeckung(2) links und rechts aus den Pins(3) heraus und klappen
Sie die Abdeckung nach vorne(4)
.
► Heben Sie die Abdeckung leicht an(5) und nehmen Sie diese ab.
Abb.10: Kameraunterteile IC-Kamera (SST33) und FC-Kamera (SST25)
3 Einbau
3.4 Vorbereitende Arbeiten an der Kamera
26 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Stationäre Kamera Typ 25/33 (GigE) Stationary
Camera Type 25/33 (GigE) 03/2021
Kamera einstellen
► Stellen Sie den DIP-Schalter S1 wie folgt ein:
DIP-Schalter S1 für SST25 und SST33:
Schalter Status Signalname Beschreibung
S1.1 OFF VCU_CODE OFF: Normalbetrieb
ON: Reset
Stellplatz 1 Stellplatz 2 Stellplatz 3 Stellplatz 4
S1.2 ON/OFF *) PORTAL_ID_0 OFF ON OFF ON
S1.3 ON/OFF *) PORTAL_ID_1 OFF OFF ON ON
S1.4 OFF SMD_LED OFF: Standard-LED
ON: SMD-LED
S1.5 OFF CAN_H OFF: mit CAN-Abschlusswiderstand
ON: ohne CAN-Abschlusswiderstand
S1.6 ON/OFF CAN_GRUPPE OFF: FC-Camera
ON: IC-Camera
*) Stellen Sie den Stellplatz ein, an dem die stationäre Kamera montiert ist.
An der SIPLACE SX1/SX2 gibt es keinen Stellplatz 3 oder 4.
Sehen Sie dazu auch...
2 4.2.1 "Platinen stationärer Kameras" [}46]
