4 Anhang
4.1 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Stationäre Kamera Typ 25/33 (GigE) Stationary
Camera Type 25/33 (GigE) 03/2021
37
4 Anhang
4.1 Auszüge aus der Serviceanleitung
Die folgenden Kapitel sind Auszüge aus der Serviceanleitung Ihrer Maschine. Dort finden Sie ggf.
weitere Informationen.
Serviceanleitung SIPLACE SX1/SX2 V3 [DE:00198707‑xx] [EN:00198708‑xx]
4.1.1 Gurtabfallrutsche tauschen
Teile, Hilfsmittel und Werkzeug
Wählen Sie die passende Gurtabfallrutsche:
Baugruppe Gurtabfallrutsche
BE-Einzug 60 [03059353-xx] Abfallrutsche SX1/2 COT60 [03064026-xx]
BE-Einzug 30 [03067206-xx] Abfallrutsche SX1/2 COT30 [03073312-xx]
Ausbau
Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}11]
Hängen Sie die Gurtabfallrutsche aus.
Einbau
Hängen Sie die Gurtabfallrutsche ein.

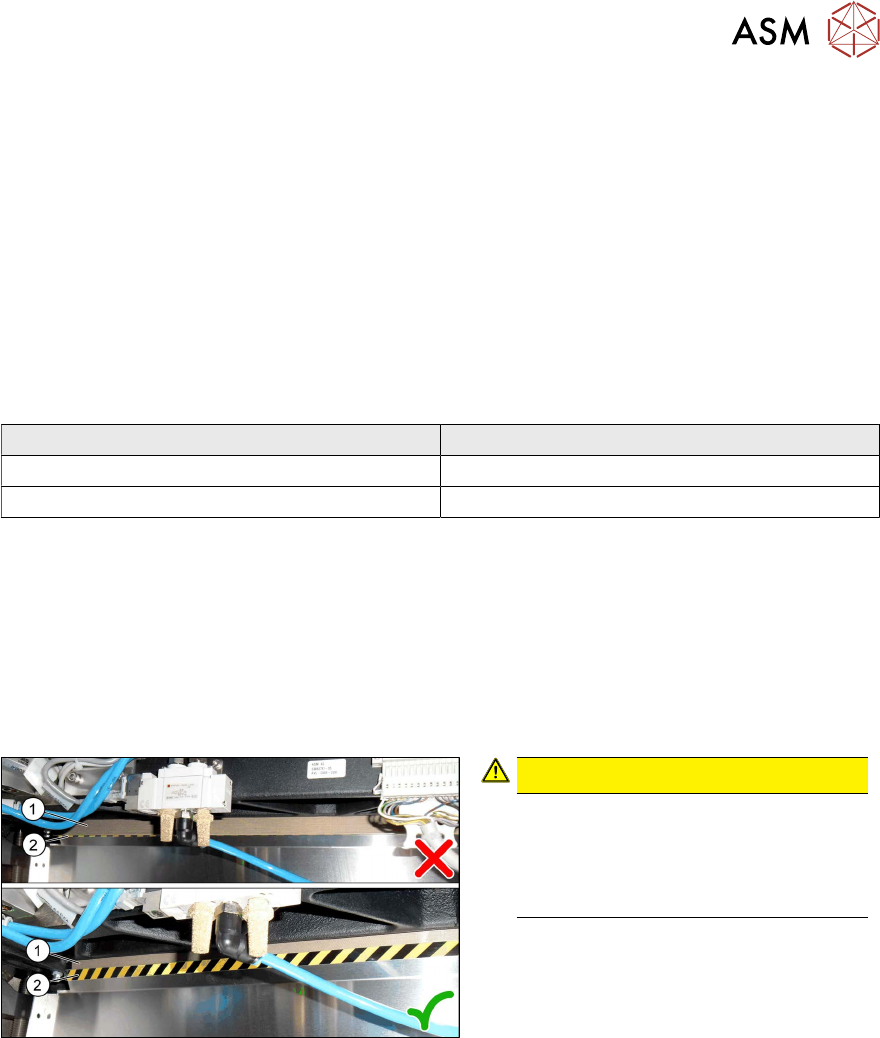

Abb.31: Kunststoffstreifen
 VORSICHT!
Achten Sie darauf, dass sich der
Kunststoffstreifen
(1) hinter dem
Blech(2)
befindet.
Der schwarz-gelb-schraffierte Aufkle-
ber muss komplett sichtbar sein.
.
4 Anhang
4.1 Auszüge aus der Serviceanleitung
38 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Stationäre Kamera Typ 25/33 (GigE) Stationary
Camera Type 25/33 (GigE) 03/2021
4.1.2 BE-Einzug SX1/SX2 komplett tauschen
Teile, Hilfsmittel und Werkzeug
Standard: BE-Einzug für SX1/SX2 [03059353-xx]
Mit WPC: BE-Einzug 30 [03067206-xx]
Montagehilfe [03072615-xx]
Geeignete Hebevorrichtung (z.B. Flexolift 175 [03072616-xx])
Ausbau
Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}11]
Stecken Sie alle elektrischen und pneumatischen Verbindungen der Pipettenwechsler ab.
Markieren Sie sich ggf. die Positionen, um diese später wieder eindeutig zuordnen zu können.
Bauen Sie den Pipettenwechsler aus.
Bauen Sie das Schneidgerät aus der Maschine aus.
Demontieren Sie die Niederhalter.
4.1.2.1
"Niederhalter montieren" [}40]
Stecken Sie alle elektrischen und pneumatischen Verbindungen am Einzug ab. Diese
befinden sich im Sektor2 bzw.4, rechts neben dem Stellplatz. Markieren Sie sich ggf. die
Positionen, um diese später wieder eindeutig zuordnen zu können.

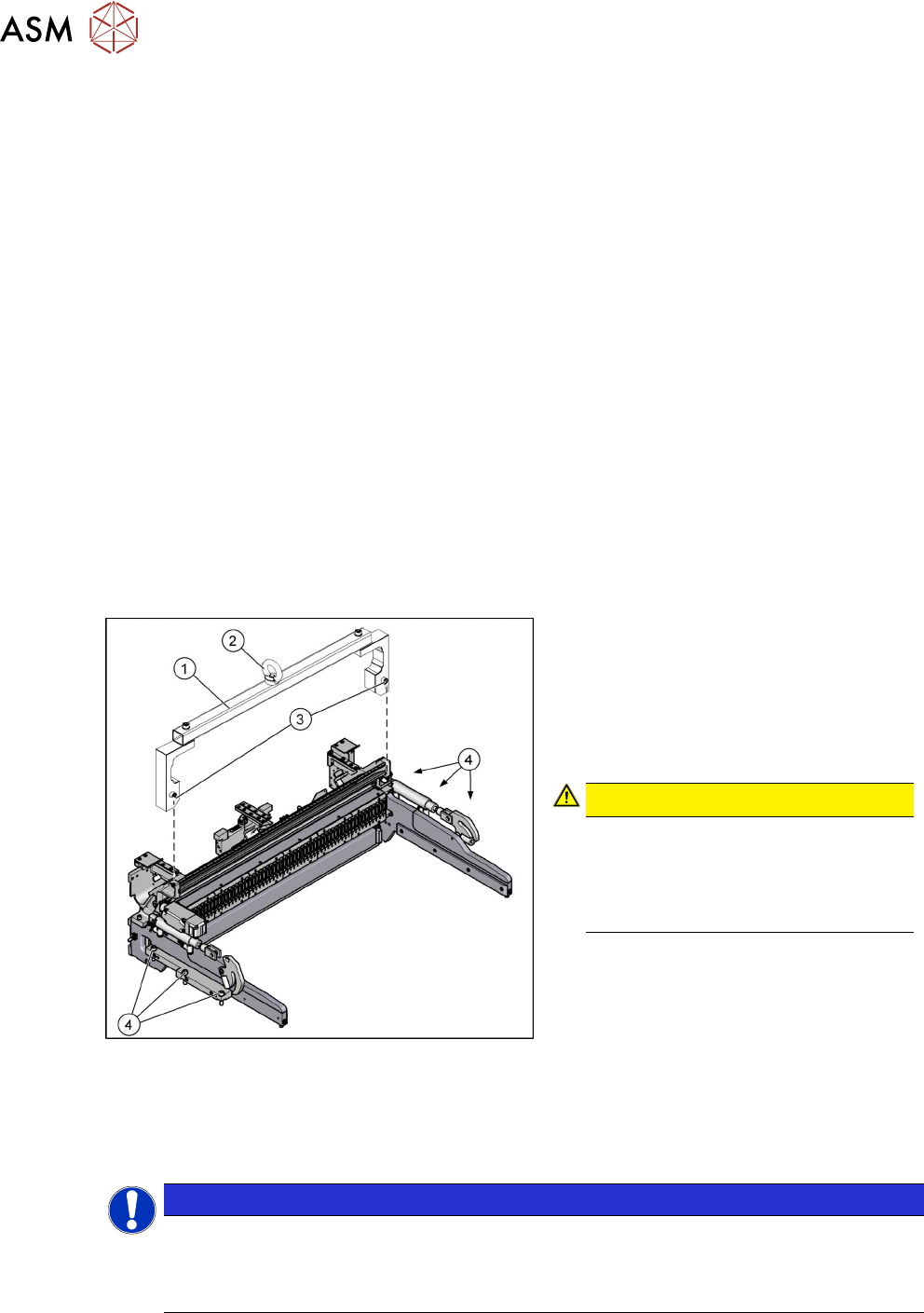

Abb.32: Befestigungsschrauben
1. Montagehilfe
2. Öse
3. Befestigungsschrauben der Montage-
hilfe
4. Befestigungsschrauben des BE-Ein-
zugs
 VORSICHT!
Schweres Maschinenteil!
Der BE-Einzug ist schwer. Zum
Herausheben müssen Sie die
Montagehilfe und eine geeignete
Hebevorrichtung verwenden.
.
Montieren Sie die Montagehilfe an die vorgesehenen Befestigungen am BE-Einzug.
Entfernen Sie die sechs Befestigungsschrauben des BE-Einzugs.
Befestigen Sie die Hebevorrichtung an der Öse der Montagehilfe.
HINWEIS
Einbauposition markieren
Je nach Stellplatz kann der BE-Einzug an verschiedenen Positionen (innen/außen) in die
Maschine eingebaut werden. Markieren Sie die Position an der sich der BE-Einzug befin-
det, damit dieser wieder an die ursprüngliche Position montiert werden kann.
Heben Sie den kompletten BE-Einzug aus der Maschine heraus, und legen Sie ihn auf eine
geeignete Unterlage (z.B.vier Holzklötze).
Achten Sie dabei darauf, keine Ventile, Anschlusskabel, Schläuche, etc. zu beschädigen.
4 Anhang
4.1 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Stationäre Kamera Typ 25/33 (GigE) Stationary
Camera Type 25/33 (GigE) 03/2021
39
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
Montieren Sie die Montagehilfe auf den neuen BE-Einzug und heben Sie ihn mit der Hebevor-
richtung in die Maschine.
Achten Sie darauf, die Kabel und Schläuche nicht zu beschädigen.
Beachten Sie den Abschnitt 4.1.2.1 "Niederhalter montieren" [}40].
Hängen Sie die Gurtabfallrutsche ein. Achten Sie insbesondere auf den Kunststoffstreifen und
die Sicherungen (falls vorhanden).
