4 Anhang
4.1 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Stationäre Kamera Typ 25/33 (GigE) Stationary
Camera Type 25/33 (GigE) 03/2021
45

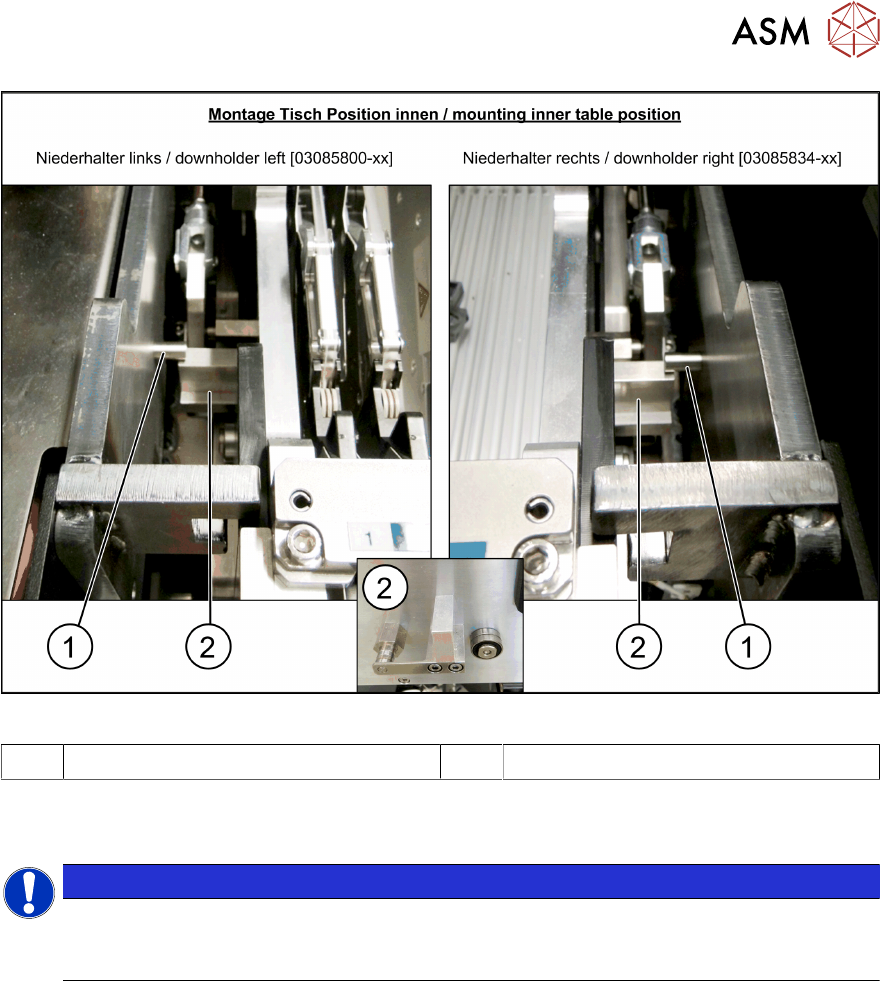

Abb.38: Tisch-Position
1 Niederhalter-Pin an der Einfahrhilfe 2 BE-Wagen-Niederhalter
► Nach dem Einziehen des Tisches durch die Zylinder muss der Niederhalter-Pin(1) oben am
BE-Wagen-Niederhalter(2)
anstehen.
HINWEIS
Verschleiß
Bei häufigen Wechselzyklen des BE-Wagens können diese Teile verschleißen. Sowohl der
Niederhalter-Pin als auch der BE-Wagen-Niederhalter stehen als Ersatzteil zur Verfügung.
4 Anhang
4.2 Platinenbeschreibungen
46 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Stationäre Kamera Typ 25/33 (GigE) Stationary
Camera Type 25/33 (GigE) 03/2021
4.2 Platinenbeschreibungen
4.2.1 Platinen stationärer Kameras
4.2.1.1 Vision LED Controller VLC25/33 GigE DTC
Die Platinen
Vision LED Controller VLC33 GigE DTC [03117981-xx] und
Vision LED Controller VLC25 GigE DTC [03117587-xx]
sind mit Ausnahme der Stecker X21 und X22 identisch. Diese Stecker gibt es nur auf der VLC25-
Platine.
Die Platinen sind Bestandteile der stationären Kameras SST25/33 GigE.
1 Stecker X21 (nur VLC25) 2 Stecker X22 (nur VLC25)
3 DIP-Schalter SW1 (s.u.)
DIP-Schalter S1 [03117587-xx] [03117981-01]
Schalter Status Signalname Beschreibung
S1.1 OFF VCU_CODE OFF: Normalbetrieb
ON: Reset
Stellplatz 1 Stellplatz 2 Stellplatz 3 Stellplatz 4
S1.2 ON/OFF *) PORTAL_ID_0 OFF ON OFF ON
S1.3 ON/OFF *) PORTAL_ID_1 OFF OFF ON ON
S1.4 OFF SMD_LED OFF: Standard-LED
ON: SMD-LED
S1.5 OFF CAN_H OFF: mit CAN-Abschlusswiderstand
ON: ohne CAN-Abschlusswiderstand
S1.6 ON/OFF CAN_GRUPPE OFF: FC-Camera
ON: IC-Camera
*) Stellen Sie den Stellplatz ein, an dem die stationäre Kamera montiert ist.
4 Anhang
4.3 Stromlaufpläne
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Stationäre Kamera Typ 25/33 (GigE) Stationary
Camera Type 25/33 (GigE) 03/2021
47
Abb.39: 03117587-01
1 CAN-Bus 2 X4: Kabel Stromversorgung
3 X5: Kabel Stromversorgung, Brücke zu
FC-Kamera
4 DIP-Schalter
4.3 Stromlaufpläne
Weitere Informationen finden Sie in der Wirkschaltplanmappe:
●
Wirkschaltplanmappe SIPLACE SX1/SX2V3 (abRxxxx) [DEEN:00198680‑xx]
