3 Einbau
3.4 Vorbereitende Arbeiten an der Kamera
26 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Stationäre Kamera Typ 25/33 (GigE) Stationary
Camera Type 25/33 (GigE) 03/2021
Kamera einstellen
► Stellen Sie den DIP-Schalter S1 wie folgt ein:
DIP-Schalter S1 für SST25 und SST33:
Schalter Status Signalname Beschreibung
S1.1 OFF VCU_CODE OFF: Normalbetrieb
ON: Reset
Stellplatz 1 Stellplatz 2 Stellplatz 3 Stellplatz 4
S1.2 ON/OFF *) PORTAL_ID_0 OFF ON OFF ON
S1.3 ON/OFF *) PORTAL_ID_1 OFF OFF ON ON
S1.4 OFF SMD_LED OFF: Standard-LED
ON: SMD-LED
S1.5 OFF CAN_H OFF: mit CAN-Abschlusswiderstand
ON: ohne CAN-Abschlusswiderstand
S1.6 ON/OFF CAN_GRUPPE OFF: FC-Camera
ON: IC-Camera
*) Stellen Sie den Stellplatz ein, an dem die stationäre Kamera montiert ist.
An der SIPLACE SX1/SX2 gibt es keinen Stellplatz 3 oder 4.
Sehen Sie dazu auch...
2 4.2.1 "Platinen stationärer Kameras" [}46]
3 Einbau
3.5 Kameras montieren
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Stationäre Kamera Typ 25/33 (GigE) Stationary
Camera Type 25/33 (GigE) 03/2021
27
3.5 Kameras montieren
3.5.1 Aufnahmeplatte montieren
Die IC-Kamera ist Voraussetzung für die Montage der FC-Kamera oder eines 3D-Koplan-Moduls.
Daher sind beide Montageplatten (für Stellplatz1 und2) im Nachrüstpaket der IC-Kamera enthal-
ten.
Wenn noch nicht vorhanden muss daher als nächstes die Aufnahmeplatte montiert werden. Auf der
Aufnahmeplatte werden dann die Kameras und der Abwurfbehälter montiert.

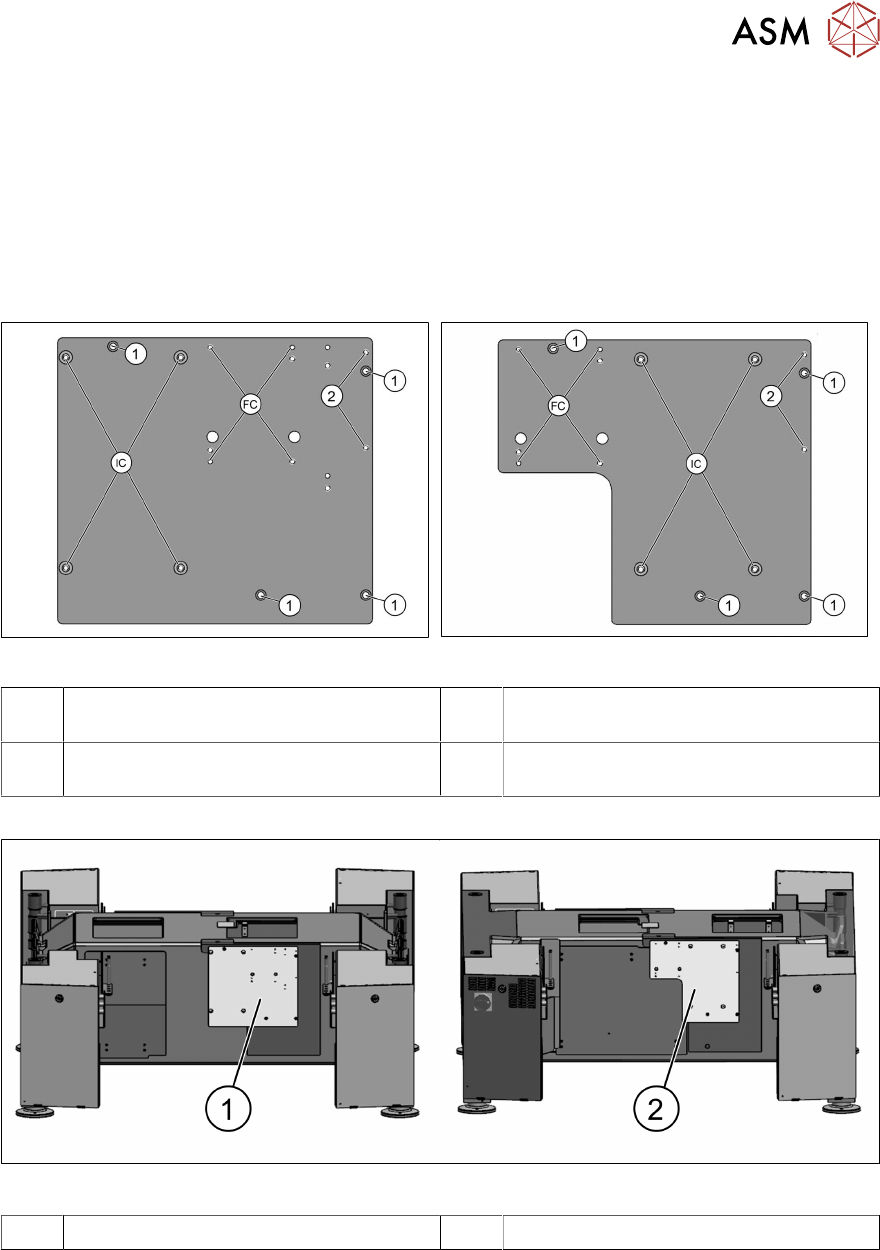

Abb.11: Aufnahmeplatte Stellplatz 1 [03070836‑xx]
Abb.12: Aufnahmeplatte Stellplatz 2 [03070862‑xx]
1 Befestigungspunkte der Aufnahmeplatte
am Maschinenständer
2 Befestigungspunkte der Abwurfbehälter
FC Befestigungspunkte der FC-Kamera
(Typ25)
IC Befestigungspunkte der IC-Kamera
(Typ33)
Abb.13: Aufnahmeplatten am Maschinenunterteil
1 Aufnahmeplatte an Stellplatz 1 2 Aufnahmeplatte an Stellplatz 2
► Montieren Sie die Aufnahmeplatte mit vier Schrauben (ISO4762-M6x22-A2-70).
3 Einbau
3.5 Kameras montieren
28 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Stationäre Kamera Typ 25/33 (GigE) Stationary
Camera Type 25/33 (GigE) 03/2021
3.5.2 IC-Kamera montieren
VORSICHT
Einbauhöhe beachten
Achten Sie beim Einbau der Kamera auf die korrekte Einbauhöhe. Ansonsten besteht
Headcrashgefahr!
Abb.14: Kameraunterteil
► Schrauben Sie die zwei oberen Befesti-
gungsschrauben locker an die Aufnah-
meplatte, an welche später die Kamera
montiert wird. Drehen Sie dabei die
Schrauben so weit ein, dass Sie die
Kamera noch problemlos einhängen
können.
► Hängen Sie das Kameraunterteil vor-
sichtig mit den oberen Schraubenöff-
nungen(1)
auf die zwei Befestigungs-
schrauben.
► Befestigen Sie das Kameraunterteil mit
zwei Schrauben an den unteren
Schraubenöffnungen (2)
.
 HINWEIS!
Einbauhöhe
Die korrekte Einbauhöhe ist durch die
Gewinde in der Aufnahmeplatte fest
vorgegeben.
.
► Ziehen Sie alle vier Befestigungs-
schrauben fest.
Das Kameraunterteil ist nun fest montiert.
