3 Einbau 3.8 Abschließende Arbeiten 36 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Stationäre Kamera Typ 25/33 (GigE) Stationary Camera Type 25/33 (GigE) 03/2021 Abb.29: Konfiguration ► Konfigurieren Sie…

3 Einbau

3.8 Abschließende Arbeiten

Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Stationäre Kamera Typ 25/33 (GigE) Stationary

Camera Type 25/33 (GigE) 03/2021

3.8 Abschließende Arbeiten

► Hängen Sie das Gehäuse des Kamera-Unterteils ein. Je nach Kameratyp ist dieses

geschraubt oder eingehängt.

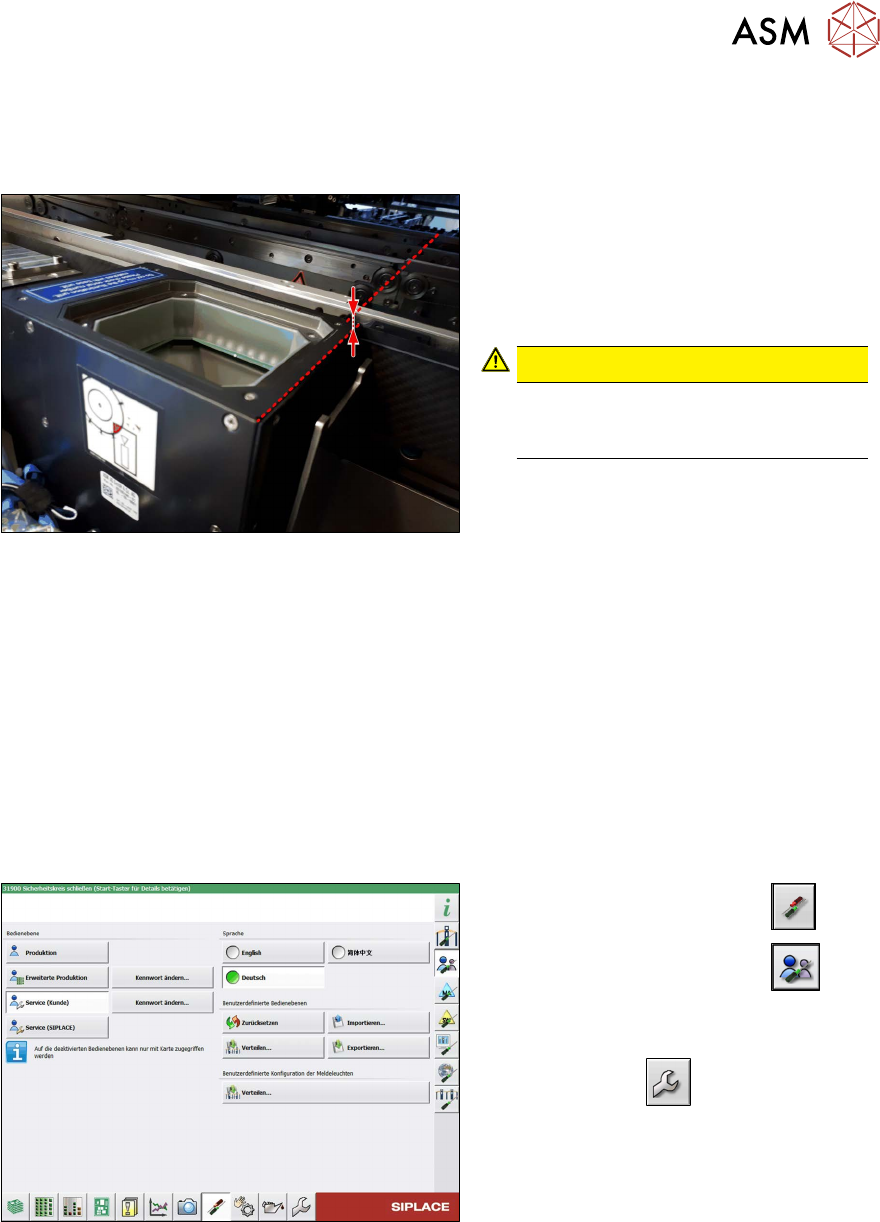

Abb.27: Prüfung

► Setzen Sie vorsichtig das Kamera-

Oberteil (Beleuchtungseinheit) auf das

Unterteil der Kamera.

Achten Sie dabei darauf, dass das

Kamera-Oberteil bis zum Anschlag ein-

geschoben ist.

 VORSICHT!

Die Oberkanten der Kameras müs-

sen sich unterhalb der Transport-

Oberkante befinden.

► Achten Sie darauf, dass die Glasfläche sauber ist. Reinigen Sie den Spiegel/Glasfläche ggf.

mit einem Mikrofasertuch.

► Falls Sie den BE-Wagen Einzug verschoben oder ausgebaut haben, montieren Sie diesen

und die Seitenverkleidung wieder.

4.1.2 "BE-Einzug SX1/SX2 komplett tauschen" [}38]

► Hängen Sie die Gurtabfallrutsche wieder ein.

► Überprüfen Sie ob keine Gegenstände im Verfahrbereich des Portals und des Bestückkopfes

liegen und entfernen Sie diese gegebenenfalls.

► Starten Sie die Maschine und fahren Sie die BE-Wagen wieder in die Maschine.

Konfiguration und Kalibrierung

Abb.28: Bedienebene wählen

► Wählen Sie die Schaltfläche .

► Wechseln Sie in die Bedienebene Ser-

vice (Kunde).

ð Der Button wird sichtbar.

3 Einbau

3.8 Abschließende Arbeiten

36 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Stationäre Kamera Typ 25/33 (GigE) Stationary

Camera Type 25/33 (GigE) 03/2021

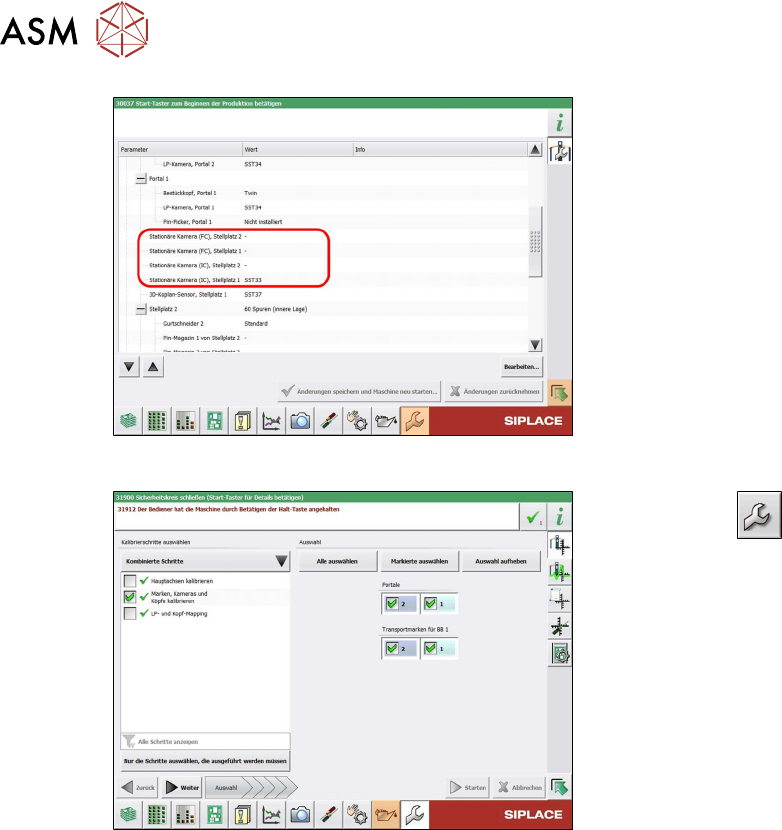

Abb.29: Konfiguration

► Konfigurieren Sie die eingebaute

Kamera am entsprechenden Stellplatz

in der Stationssoftware (Menü Maschi-

nenkonfiguration).

Abb.30: Kalibrierung

► Wählen Sie --> Automatische

Kalibrierung.

► Wählen Sie Marken, Kameras und

Köpfe kalibrieren und das entspre-

chende Portal aus.

► Folgen Sie ggf. weiteren Anweisungen

auf dem Bildschirm (z.B. Vorbedingun-

gen).

► Wählen Sie Starten.

ð Nach Abschluss der Kalibrierung ist

die Kamera einsatzbereit.

Führen Sie ggf. noch folgende Schritte aus:

► Ändern Sie die Maschinen-Konfiguration für die neue Kamera im SIPLACE Pro.

► Führen Sie die Optimierung der Bestückprogramme für die Linie durch.

4 Anhang

4.1 Auszüge aus der Serviceanleitung

Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Stationäre Kamera Typ 25/33 (GigE) Stationary

Camera Type 25/33 (GigE) 03/2021

4 Anhang

4.1 Auszüge aus der Serviceanleitung

Die folgenden Kapitel sind Auszüge aus der Serviceanleitung Ihrer Maschine. Dort finden Sie ggf.

weitere Informationen.

●

Serviceanleitung SIPLACE SX1/SX2 V3 [DE:00198707‑xx] [EN:00198708‑xx]

4.1.1 Gurtabfallrutsche tauschen

Teile, Hilfsmittel und Werkzeug

Wählen Sie die passende Gurtabfallrutsche:

Baugruppe Gurtabfallrutsche

BE-Einzug 60 [03059353-xx] Abfallrutsche SX1/2 COT60 [03064026-xx]

BE-Einzug 30 [03067206-xx] Abfallrutsche SX1/2 COT30 [03073312-xx]

Ausbau

► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern

Sie die Maschine gegen Wiedereinschalten.

1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}11]

► Hängen Sie die Gurtabfallrutsche aus.

Einbau

► Hängen Sie die Gurtabfallrutsche ein.

Abb.31: Kunststoffstreifen

 VORSICHT!

Achten Sie darauf, dass sich der

Kunststoffstreifen

(1) hinter dem

Blech(2)

befindet.

Der schwarz-gelb-schraffierte Aufkle-

ber muss komplett sichtbar sein.
