3 Einbau
3.7 Abwurfbehälter montieren (nur FC-Kamera)
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Stationäre Kamera Typ 25/33 (GigE) Stationary
Camera Type 25/33 (GigE) 03/2021
33
3.7 Abwurfbehälter montieren (nur FC-Kamera)
Bei der Option "Stationäre Kamera für CPP-Kopf" muss ein zusätzlicher Abwurfbehälter für Bauele-
mente >36x36mm montiert werden. Dieser ist identisch zum Twin-Abwurfbehälter.
Dieser Abwurfbehälter ist im Lieferumfang der stationären Kamera und des HRK für den SIPLACE
Twin enthalten.
Teile
Menge Bezeichnung Art.-Nr.
1 Halter Abwurfbehälter P001 03063283-xx
2 ISO 4762 - M 6 x 10-A2-70 03042571-xx
1 Abwurfbehälter kpl. 03072806-xx
Zusätzlich wird die "Abfrage BE-Abwurfbehälter, SX1/2" [00519848‑xx] benötigt.
Einbau Halter

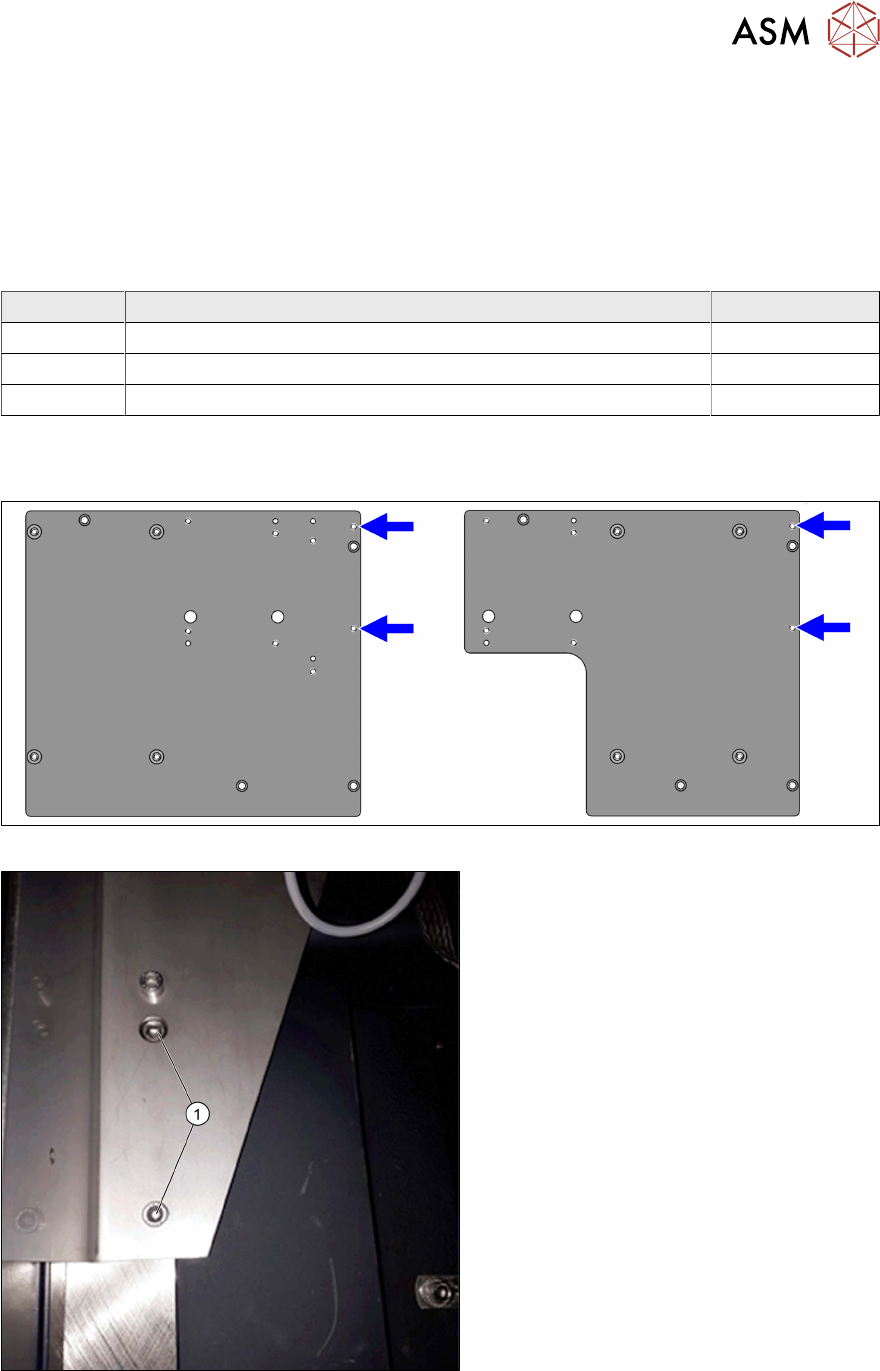

Abb.23: Abwurfbehälter-Anschraubpunkte an den Aufnahmeplatten
Abb.24: Halter (am Beispiel Stellplatz2)
► Montieren Sie den Halter mit den bei-
den Befestigungsschrauben(1)
(M6x10) an die Aufnahmeplatte.
3 Einbau
3.7 Abwurfbehälter montieren (nur FC-Kamera)
34 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Stationäre Kamera Typ 25/33 (GigE) Stationary
Camera Type 25/33 (GigE) 03/2021
Einbau Sensor

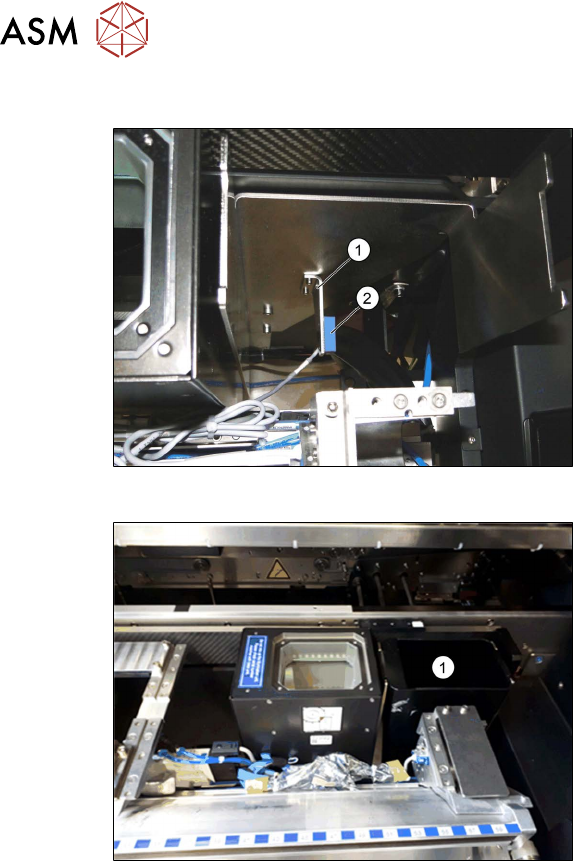

Abb.25: Abwurfbehälter Sensor
► Montieren Sie den Halter(1) für den
Sensor aus dem Paket "Abfrage BE-
Abwurfbehälter, SX1/2" [00519848‑xx]
mit zwei Schrauben.
► Montieren Sie den Sensor. Dieser
befindet sich am BE‑Einzug.
Siehe auch Montageanleitung "Abfrage
Abwurfbehälter SX1/SX2, DE
+EN" [00196615‑xx]
Abb.26: Abwurfbehälter
► Setzen Sie den Abwurfbehälter(1) ein.
3 Einbau
3.8 Abschließende Arbeiten
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Stationäre Kamera Typ 25/33 (GigE) Stationary
Camera Type 25/33 (GigE) 03/2021
35
3.8 Abschließende Arbeiten
► Hängen Sie das Gehäuse des Kamera-Unterteils ein. Je nach Kameratyp ist dieses
geschraubt oder eingehängt.
Abb.27: Prüfung
► Setzen Sie vorsichtig das Kamera-
Oberteil (Beleuchtungseinheit) auf das
Unterteil der Kamera.
Achten Sie dabei darauf, dass das
Kamera-Oberteil bis zum Anschlag ein-
geschoben ist.
VORSICHT!
Die Oberkanten der Kameras müs-
sen sich unterhalb der Transport-
Oberkante befinden.
.
► Achten Sie darauf, dass die Glasfläche sauber ist. Reinigen Sie den Spiegel/Glasfläche ggf.
mit einem Mikrofasertuch.
► Falls Sie den BE-Wagen Einzug verschoben oder ausgebaut haben, montieren Sie diesen
und die Seitenverkleidung wieder.
4.1.2 "BE-Einzug SX1/SX2 komplett tauschen" [}38]
► Hängen Sie die Gurtabfallrutsche wieder ein.
► Überprüfen Sie ob keine Gegenstände im Verfahrbereich des Portals und des Bestückkopfes
liegen und entfernen Sie diese gegebenenfalls.
► Starten Sie die Maschine und fahren Sie die BE-Wagen wieder in die Maschine.
Konfiguration und Kalibrierung
Abb.28: Bedienebene wählen
► Wählen Sie die Schaltfläche .
► Wählen Sie die Schaltfläche .
► Wechseln Sie in die Bedienebene Ser-
vice (Kunde).
ð Der Button wird sichtbar.
