4 Anhang 4.1 Auszüge aus der Serviceanleitung Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Stationäre Kamera Typ 25/33 (GigE) Stationary Camera Type 25/33 (GigE) 03/2021 43 Montieren des linken Niederhalte…

4 Anhang

4.1 Auszüge aus der Serviceanleitung

42 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Stationäre Kamera Typ 25/33 (GigE) Stationary

Camera Type 25/33 (GigE) 03/2021

Montieren des rechten Niederhalters

Abb.35: Niederhalter

1 Stift DIN6325-10-M6x30-St [00358814-

xx] an Position innen

2 Stift DIN6325-10-M6x30-St [00358814-

xx] an Position außen

3 Einfahrhilfe 4 Schraube ISO4762-M8x40-A2-70

[03042589-xx]

5 Schraube ISO4762-M8x40-A2-70

[03042589-xx]

► Entfernen Sie die beiden Schrauben(4) und(5) auf der rechten Seite des BE-Einzugs. Die

Schrauben befinden sich unterhalb des Einzug-Zylinders.

► Setzen Sie den "Niederhalter COT-i rechts komplett" [03085834-xx] auf der rechten Seite des

BE-Einzugs auf, so dass die Bohrungen deckungsgleich sind.

► Schrauben Sie den Niederhalter mit zwei neuen Schrauben(4) und(5) fest.

► Der Niederhalter-Pin(2) muss sich immer ca. 10mm vor der Klaue des Einzugs und die Ein-

fahrhilfe(3)

hinter dem Maschinenschutz (Haubenklappe) befinden.

HINWEIS

Schrauben

Stecken Sie die neuen Schrauben in die Bohrungen des Niederhalters und setzen Sie den

Niederhalter zusammen mit den Schrauben auf den BE-Einzug.

4 Anhang

4.1 Auszüge aus der Serviceanleitung

Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Stationäre Kamera Typ 25/33 (GigE) Stationary

Camera Type 25/33 (GigE) 03/2021

Montieren des linken Niederhalters

HINWEIS

COT-I30-BE-Einzug für den WPC

Beim COT-I30-BE-Einzug für den WPC wird nur der Niederhalter rechts montiert.

Abb.36: Niederhalter

1 Stift DIN6325-10-M6x30-St [00358814-

xx] an Position innen

2 Stift DIN6325-10-M6x30-St [00358814-

xx] an Position außen

3 Einfahrhilfe 4 Schraube ISO4762-M8x40-A2-70

[03042589-xx]

5 Schraube ISO4762-M8x40-A2-70

[03042589-xx]

► Entfernen Sie die beiden Schrauben(4) und(5) auf der linken Seite des BE-Einzugs.

► Setzen Sie den "Niederhalter COT-i links komplett" [03085800-xx] auf der linken Seite des

BE-Einzugs auf, so dass die Bohrungen deckungsgleich sind.

► Schrauben Sie den Niederhalter mit zwei neuen Schrauben(4) und(5) fest.

► Der Niederhalter-Pin(2) muss sich immer ca. 10mm vor der Klaue des Einzugs und die Ein-

fahrhilfe(3)

hinter dem Maschinenschutz (Haubenklappe) befinden.

4 Anhang

4.1 Auszüge aus der Serviceanleitung

44 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V3 Stationäre Kamera Typ 25/33 (GigE) Stationary

Camera Type 25/33 (GigE) 03/2021

Überprüfen der Niederhalter-Positionen

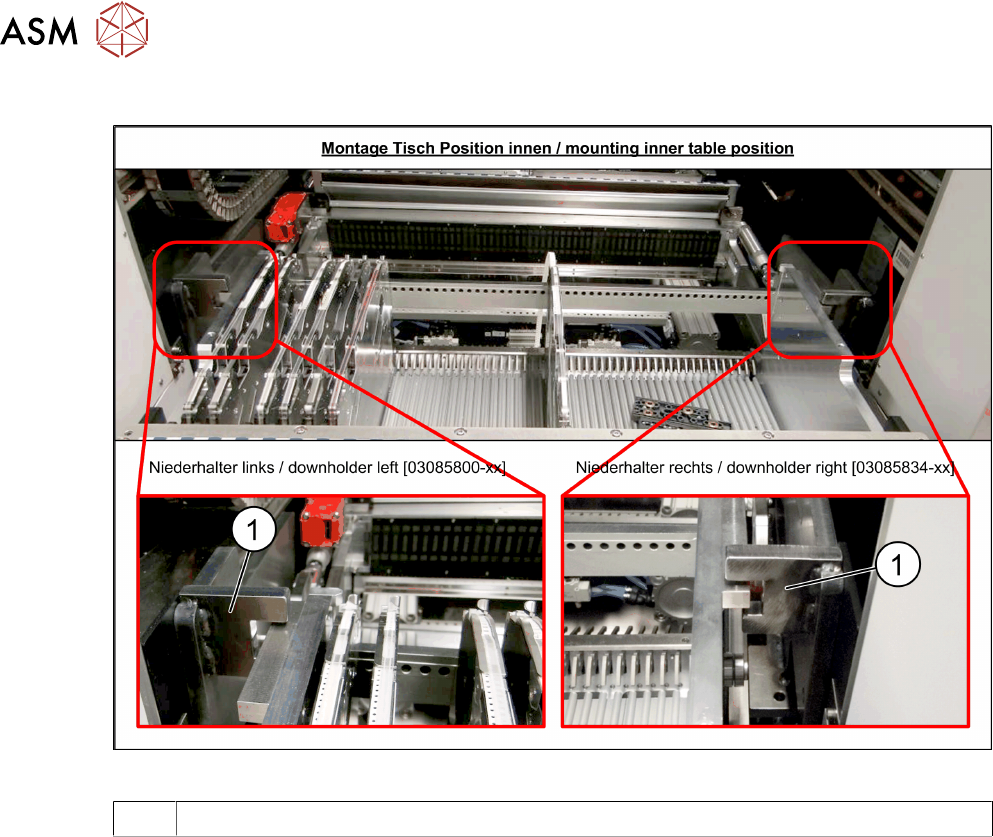

Abb.37: Tisch-Position

1 Einfahrhilfe

► Fahren Sie den BE-Wagen wieder in die Maschine.

► Der BE-Wagen muss in der Höhe so eingestellt sein, dass die seitlichen Leisten in die Aus-

sparung an der Einfahrhilfe(1)

passt. (Siehe auch Einstellung der BE-Tischhöhe)
